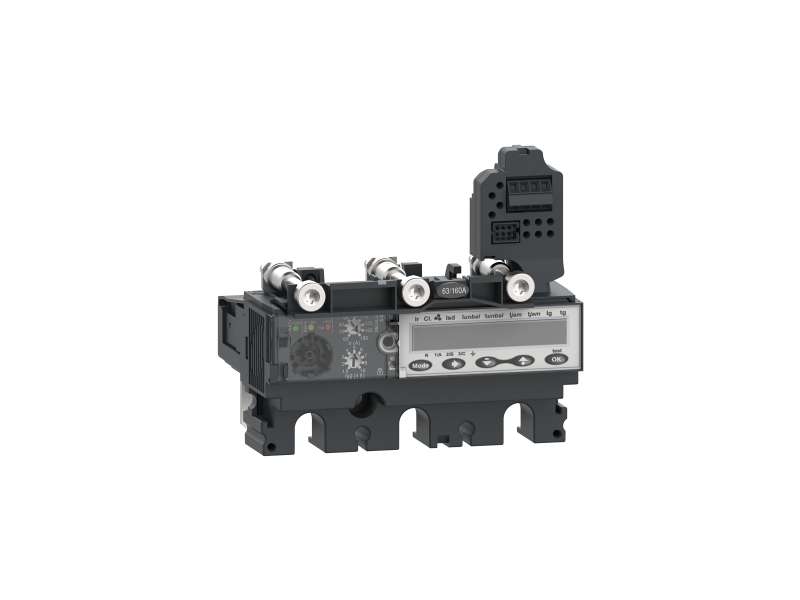

Schneider Electric Zaštitna jedinica MicroLogic 6.2 E za ComPacT NSX 100/160/250 prekidače, elektronska, struja 100A, 3P 3d;C1036E100
zaštitna jedinica MicroLogic 6.2 E za ComPacT NSX 100/160/250 prekidače, elektronska, struja 100A, 3P 3d...
Cena bez pdv-a: 49.232,00 |
Cena sa pdv-om: 59.078,40 |
zaštitna jedinica MicroLogic 6.2 E za ComPacT NSX 100/160/250 prekidače, elektronska, struja 100A, 3P 3d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Grupa proizvoda | ComPacT NSX100...250 nova generacija |
| Tip proizvoda ili komponente | Zaštitna jedinica |
| Ime zaštitne jedinice | Micrologic 6.2 E |
| Tehnologija zaštitne jedinice | Elektronska |
| Kompatibilnost grupe proizvoda |
ComPacT nova generacija NSX100 ComPacT nova generacija NSX160 ComPacT nova generacija NSX250 |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| Funkcija zaštitne jedinice | LSIG |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) S : for kratkotrajna zaštita od kratkog spoja I : for trenutna zaštita od kratkog spoja G : for zaštita od zemljospoja |
| Trip unit rating | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Circuit breaker mounting mode | Fiksno |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Podesivo |
| [tr] long-time protection delay adjustment range |
15…400 sekundi pri 1.5 x Ir 0,35…11 sekundi pri 7.2 x Ir 0,5…16 sekundi pri 6 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo, 9 podešavanja |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Podesivo |
| [tsd] Short-time protection delay adjustment range |
0…0,4 sekundi I²t=off 0,1…0,4 sekundi I²t=on |
| Instantaneous protection pick-up adjustment type Ii | Podesivo |
| [Ii] instantaneous protection pick-up adjustment range | 1.5...15 x In |
| Ground-fault protection pick-up adjustment type Ig | Podesivo |
| [Ig] ground-fault protection pick-up adjustment range |
0.4...1 x In za In = 40 A 0.2...1 x In za U > 40 A Ig omogućavanje on/off |
| Ground-fault protection time delay adjustment type tg | Podesivo |
| [tg] ground-fault protection time delay adjustment range |
0…0,4 sekundi I²t=off 0,1…0,4 sekundi I²t=on |
| Diferencijalna zaštita | Bez |
| Zona selektivne blokade zsi | Sa |
| Lokalna signalizacija |
Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta) |
| Tip displeja | LCD displej |
| Tip merenja | Multimetar |
| Komunikacija podataka |
Merenje električne energije Podešavanja zaštite i alarma Beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu Trenutne i angažovane vrednosti Indikatori vezani za održavanje Angažovane vrednosti struje i snage Kvalitet snage Maksimalno izmerene/minimalno izmerene veličine |
| Snimanje električnih podataka | Indikatori održavanja |
| Standardi | EN/IEC 60947-2 |
|---|---|
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60947-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -40…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 562,0 g |
| Pakovanje 1 visina | 9,5 cm |
| Pakovanje 1 širina | 11,0 cm |
| Pakovanje 1 dužina | 15,0 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 11 |
| Pakovanje 2 težina | 6,646 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 cm |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Grupa proizvoda | ComPacT NSX100...250 nova generacija |
| Tip proizvoda ili komponente | Zaštitna jedinica |
| Ime zaštitne jedinice | Micrologic 6.2 E |
| Tehnologija zaštitne jedinice | Elektronska |
| Kompatibilnost grupe proizvoda |
ComPacT nova generacija NSX100 ComPacT nova generacija NSX160 ComPacT nova generacija NSX250 |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| Funkcija zaštitne jedinice | LSIG |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) S : for kratkotrajna zaštita od kratkog spoja I : for trenutna zaštita od kratkog spoja G : for zaštita od zemljospoja |
| Trip unit rating | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Circuit breaker mounting mode | Fiksno |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Podesivo |
| [tr] long-time protection delay adjustment range |
15…400 sekundi pri 1.5 x Ir 0,35…11 sekundi pri 7.2 x Ir 0,5…16 sekundi pri 6 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo, 9 podešavanja |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Podesivo |
| [tsd] Short-time protection delay adjustment range |
0…0,4 sekundi I²t=off 0,1…0,4 sekundi I²t=on |
| Instantaneous protection pick-up adjustment type Ii | Podesivo |
| [Ii] instantaneous protection pick-up adjustment range | 1.5...15 x In |
| Ground-fault protection pick-up adjustment type Ig | Podesivo |
| [Ig] ground-fault protection pick-up adjustment range |
0.4...1 x In za In = 40 A 0.2...1 x In za U > 40 A Ig omogućavan Slicni proizvodi:
