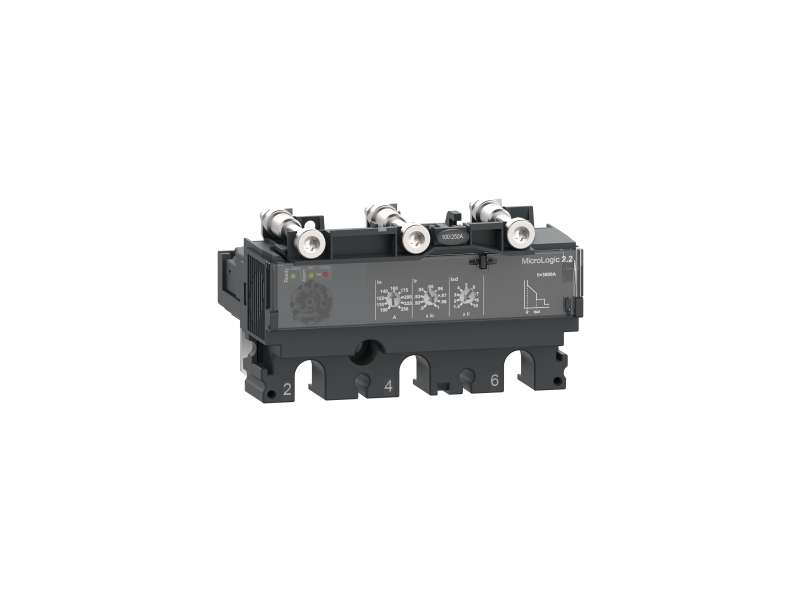

Schneider Electric Zaštitna jedinica MicroLogic 2.2 M za ComPacT NSX 100/160/250 prekidače, elektronska, struja 50 A, 3P 3d;C1032M050
zaštitna jedinica MicroLogic 2.2 M za ComPacT NSX 100/160/250 prekidače, elektronska, struja 50 A, 3P 3d...
Cena bez pdv-a: 19.302,00 |
Cena sa pdv-om: 23.162,40 |
zaštitna jedinica MicroLogic 2.2 M za ComPacT NSX 100/160/250 prekidače, elektronska, struja 50 A, 3P 3d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Grupa proizvoda | ComPacT NSX100...250 nova generacija |
| Tip proizvoda ili komponente | Zaštitna jedinica |
| Ime zaštitne jedinice | Micrologic 2.2 M |
| Tehnologija zaštitne jedinice | Elektronska |
| Kompatibilnost grupe proizvoda |
ComPacT nova generacija NSX100 ComPacT nova generacija NSX160 ComPacT nova generacija NSX250 |
| Primena uređaja | Motor |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| Funkcija zaštitne jedinice | LSoI |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja |
| Trip unit rating | 50 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Circuit breaker mounting mode | Fiksno |
| Klasa motora |
20 5 10 |
|---|---|
| Dodatna motorna zaštita | Asimetrija faze |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
| [Ir] long-time protection pick-up adjustment range | 25...50 A |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
120 sekundi pri 1.5 x Ir 5 6,5 sekundi pri 6 x Ir 5 5 sekundi pri 7.2 x Ir 5 240 sekundi pri 1.5 x Ir 10 13,5 sekundi pri 6 x Ir 10 10 sekundi pri 7.2 x Ir 10 480 sekundi pri 1.5 x Ir 20 26 sekundi pri 6 x Ir 20 20 sekundi pri 7.2 x Ir 20 |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo, 9 podešavanja |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir |
| Short-time protection delay adjustment type tsd | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 750 A |
| Diferencijalna zaštita | Bez |
| Zona selektivne blokade zsi | Bez |
| Lokalna signalizacija |
Zauređaj spreman za rad: treperi LED (zelena) Zatemperatura iznad zadate tačke: LED 95 % Ith (crvena) |
| Standardi | EN/IEC 60947-2 |
|---|---|
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60947-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 434,0 g |
| Pakovanje 1 visina | 6,6 cm |
| Pakovanje 1 širina | 9,8 cm |
| Pakovanje 1 dužina | 11,4 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 24 |
| Pakovanje 2 težina | 10,862 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Grupa proizvoda | ComPacT NSX100...250 nova generacija |
| Tip proizvoda ili komponente | Zaštitna jedinica |
| Ime zaštitne jedinice | Micrologic 2.2 M |
| Tehnologija zaštitne jedinice | Elektronska |
| Kompatibilnost grupe proizvoda |
ComPacT nova generacija NSX100 ComPacT nova generacija NSX160 ComPacT nova generacija NSX250 |
| Primena uređaja | Motor |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| Funkcija zaštitne jedinice | LSoI |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja |
| Trip unit rating | 50 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Circuit breaker mounting mode | Fiksno |
| Klasa motora |
20 5 10 |
|---|---|
| Dodatna motorna zaštita | Asimetrija faze |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
| [Ir] long-time protection pick-up adjustment range | 25...50 A |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
120 sekundi pri 1.5 x Ir 5 6,5 sekundi pri 6 x Ir 5 5 sekundi pri 7.2 x Ir 5 240 sekundi pri 1.5 x Ir 10 13,5 sekundi pri 6 x Ir 10 10 sekundi pri 7.2 x Ir 10 480 sekundi pri 1.5 x Ir 20 26 sekundi pri 6 x Ir 20 20 sekundi pri 7.2 x Ir 20 |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo, 9 podešavanja |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir |
| Short-time protection delay adjustment type tsd | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 750 A |
| Diferencijalna zaštita | Bez |
| Zona selektivne blokade zsi | Bez |
| Lokalna signalizacija |
Zauređaj spreman za rad: treperi LED (zelena) Zatemperatura iznad zadate tačke: LED 95 % Ith (crvena) |
| Standardi | EN/IEC 60947-2 |
|---|---|
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60947-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Tip jedinice pakovanja 1 |
