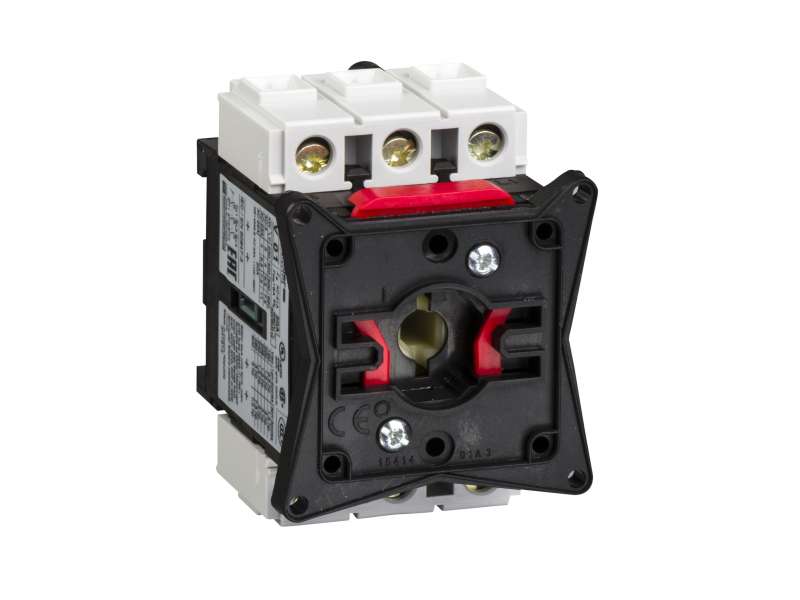

Schneider Electric TeSys VARIO - telo za rastavljač - 3P - 20 A;V01
TeSys VARIO - telo za rastavljač - 3P - 20 A...
Cena bez pdv-a: 2.949,00 |
Cena sa pdv-om: 3.538,80 |
TeSys VARIO - telo za rastavljač - 3P - 20 A
| Grupa proizvoda |
TeSys
|
|
|---|---|---|
| Ime proizvoda |
TeSys VARIO
|
|
| Kratko ime uređaja |
V
|
|
| Tip proizvoda ili komponente |
Telo prekidača
|
|
| Nivo performansi |
Visoke performanse
|
|
| Broj polova |
3P
|
|
| Tip kontakata i sastav |
3 NO
|
|
| Tip mreže |
AC
DC |
|
| Mrežna frekvencija |
50/60 Hz
|
|
| Pogodno za izolaciju |
Da
|
| Nosači za montažu |
Simetrična šina
Ploča |
|
|---|---|---|
| [ue] nazivni napon |
690 V AC 50/60 Hz
|
|
| [uimp] nazivni podnosivi impulsni napon |
8 kV
|
|
| [ith] dozvoljena termička struja u vazduhu |
20 A
|
|
| [ithe] dozvoljena termička struja u ormanu |
16 A
|
|
| [ie] nazivna radna struja |
11 A AC-23 Ue: 400 V
|
|
| Nazivna snaga u w |
11 kW pri 690 V (AC-23A)
3 kW pri 230...240 V (AC-3) 4 kW pri 400...415 V (AC-3) 5,5 kW pri 500 V (AC-3) 7,5 kW pri 500 V (AC-23A) 7,5 kW pri 690 V (AC-3) 4 kW pri 230...240 V (AC-23A) 5,5 kW pri 400...415 V (AC-23A) |
|
| Klasa rada sa prekidima |
30
|
|
| Making capacity ( I Rms) |
200 A pri 400 V AC-21A
200 A pri 400 V AC-22A 200 A pri 400 V AC-23A |
|
| [icm] nazivna kratkospojna moć uključenja |
1 kA pri 400 V na Ipeak
|
|
| [Icw] rated short-time withstand Rms current |
300 A pri 400 V 1 s
|
|
| Nazivna uslovna struja kratkog spoja |
10 kA pri 400 V - odgovarajući osigurač 20 A aM
10 kA pri 400 V - odgovarajući osigurač 20 A gG |
|
| Prekidna moć |
200 A pri 400 V (AC-21A)
200 A pri 400 V (AC-22A) 200 A pri 400 V (AC-23A) |
|
| Mehanička trajnost |
100000 ciklusa
|
|
| Električna trajnost |
100000 ciklusa AC-21
30000 ciklusa DC-1...5 |
|
| Povezivanje - priključci |
Kolo napajanja: vijčani priključni blokovi kabl 10 mm² - krutost kabla: jednožični
Kolo napajanja: vijčani priključni blokovi kabl 6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
|
| Moment pritezanja |
Kolo napajanja: 2,1 N.m - na vijčani priključni blokovi
|
|
| Visina |
74 mm
|
|
| Širina |
55 mm
|
|
| Dubina |
60 mm
|
|
| Masa proizvoda |
0,2 kg
|
| Standardi |
IEC 60947-3
|
|
|---|---|---|
| Sertifikacija proizvoda |
UL
CSA GL |
|
| Zaštitni tretman |
TC
|
|
| Ip stepen zaštite |
IP20 conforming to IEC 60529
|
|
| Mehanička robusnost |
Vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
Udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27 |
|
| Temperatura okoline za rad uređaja |
-20…50 °C
|
|
| Otpornost na vatru |
960 °C u skladu sa IEC 60695-2-1
|
| Tip jedinice pakovanja 1 |
PCE
|
|
|---|---|---|
| Broj jedinica u pakovanju 1 |
1
|
|
| Pakovanje 1 težina |
174 g
|
|
| Pakovanje 1 visina |
12 cm
|
|
| Pakovanje 1 širina |
8,6
|
-
TeSys Vario Mini-Vario V01
