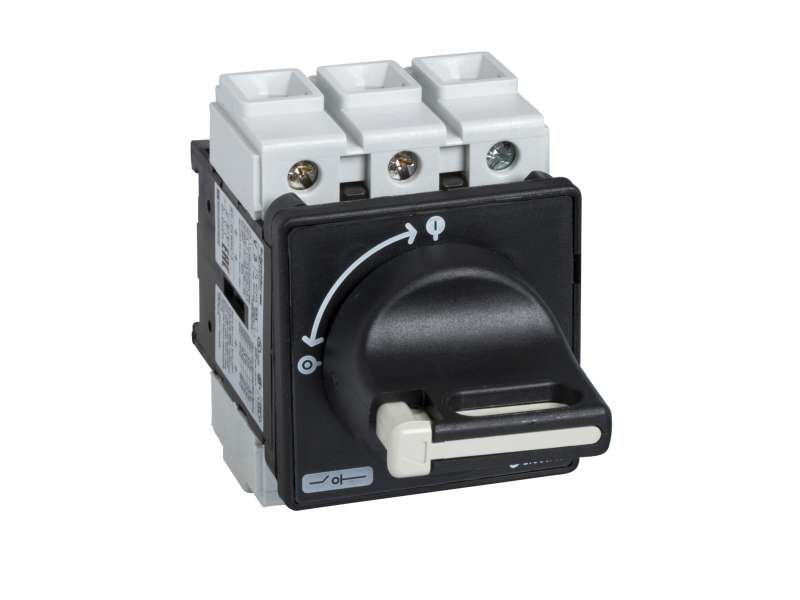

Schneider Electric TeSys Vario - rastavljač - 12 A - montaža na vrata;VBF02
TeSys Vario - rastavljač - 12 A - montaža na vrata...
Cena bez pdv-a: 3.775,00 |
Cena sa pdv-om: 4.530,00 |
TeSys Vario - rastavljač - 12 A - montaža na vrata
| Grupa proizvoda |
TeSys
|
|
|---|---|---|
| Ime proizvoda |
TeSys VARIO
|
|
| Kratko ime uređaja |
VBF
|
|
| Primena uređaja |
Preventivno održavanje
|
|
| Tip proizvoda ili komponente |
Rastavljač
|
|
| Nivo performansi |
Visoke performanse
|
|
| Broj polova |
3P
|
|
| Tip kontakata i sastav |
3 NO
|
|
| Tip mreže |
DC
AC |
|
| Tip upravljanja |
Zakretna ručica
|
|
| Način montaže zakretne ručice |
Direktna
|
|
| Boja drške |
Crna
|
|
| Boja prednje pločice sa ručicom |
Crna
|
|
| Pogodno za izolaciju |
Da
|
| Zaključavanje zakretne ručice |
1 to 3 padlocks 4…8 mm
|
|
|---|---|---|
| Označavanje |
0 - 1
|
|
| Držač za montažu |
Ručica: vrata
Prekidač: vrata |
|
| Način fiksiranja |
Sa 4 zavrtnja za ručica
|
|
| [ue] nazivni napon |
690 V AC 50/60 Hz
|
|
| [uimp] nazivni podnosivi impulsni napon |
8 kV
|
|
| [ith] dozvoljena termička struja u vazduhu |
12 A
|
|
| [ithe] dozvoljena termička struja u ormanu |
10 A
|
|
| [ie] nazivna radna struja |
8,1 A AC-23 Ue: 400 V
|
|
| Nazivna snaga u w |
3 kW pri 400...415 V (AC-3)
4 kW pri 500 V (AC-3) 1,5 kW pri 230...240 V (AC-3) 5,5 kW pri 500 V (AC-23A) 5,5 kW pri 690 V (AC-3) 7,5 kW pri 690 V (AC-23A) 3 kW pri 230...240 V (AC-23A) 4 kW pri 400...415 V (AC-23A) |
|
| Klasa rada sa prekidima |
30
|
|
| Making capacity ( I Rms) |
120 A pri 400 V AC-21A
120 A pri 400 V AC-22A 120 A pri 400 V AC-23A |
|
| [icm] nazivna kratkospojna moć uključenja |
1 kA at 400 V at Ipeak
|
|
| [Icw] rated short-time withstand Rms current |
300 A at 400 V duration: 1 s
|
|
| Nazivna uslovna struja kratkog spoja |
10 kA pri 400 V - odgovarajući osigurač 12 A aM
10 kA pri 400 V - odgovarajući osigurač 12 A gG |
|
| Prekidna moć |
120 A pri 400 V (AC-21A)
120 A pri 400 V (AC-22A) 120 A pri 400 V (AC-23A) |
|
| Sastav uređaja |
Prekidač
Ručica |
|
| Mehanička trajnost |
100000 ciklusa
|
|
| Električna trajnost |
100000 cycles AC-21
30000 ciklusa DC-1 30000 ciklusa DC-2 30000 ciklusa DC-3 30000 ciklusa DC-4 30000 ciklusa DC-5 |
|
| Povezivanje - priključci |
Kolo napajanja: vijčani priključni blokovi kabl 10 mm² - krutost kabla: jednožični
Kolo napajanja: vijčani priključni blokovi kabl 6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
|
| Moment pritezanja |
Kolo napajanja: 2,1 N.m - na vijčani priključni blokovi
|
|
| handle front plate dimension |
60 x 60 mm
|
|
| Visina |
74 mm
|
|
| Širina |
60 mm
|
|
| Masa proizvoda |
0,25 kg
|
| Standardi |
IEC 60947-3
|
|
|---|---|---|
| Sertifikacija proizvoda |
GL
UL CSA CCC |
|
| Zaštitni tretman |
TC
|
|
| Ip stepen zaštite |
IP20 conforming to IEC 60529
IP65 |
-
TeSys Vario Mini-Vario VBF02
