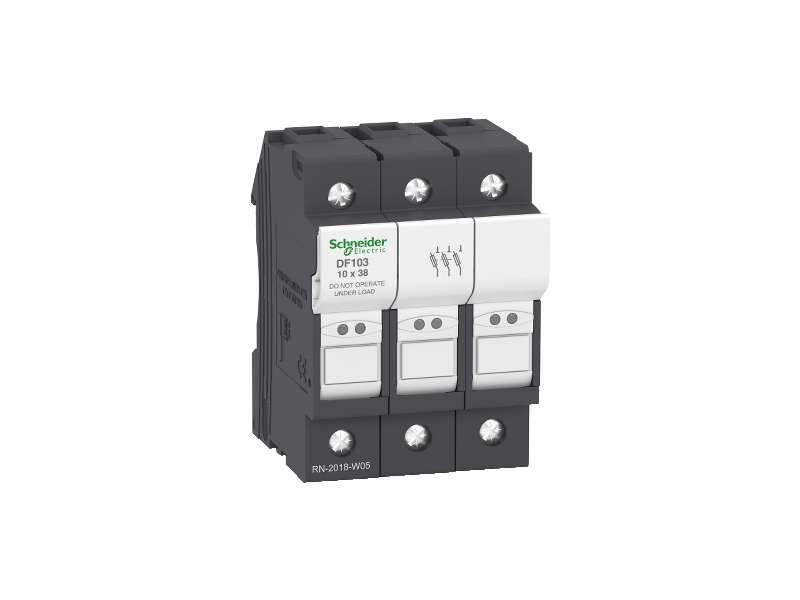

Schneider Electric TeSyS rastavljač sa osiguračima 3P 32A - veličina osigurača 10 x 38 mm;DF103

TeSyS rastavljač sa osiguračima 3P 32A - veličina osigurača 10 x 38 mm...

Brand: Schneider Electric
Šifra: DF103
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 3.246,00

Cena sa pdv-om: 3.895,20

Kolicina:

Opis
Specifikacija

TeSyS rastavljač sa osiguračima 3P 32A - veličina osigurača 10 x 38 mm

Osnovne informacije
Grupa proizvoda	TeSys
Ime proizvoda	TeSys DF
Tip proizvoda ili komponente	Nosač osigurača
Kratko ime uređaja	DF10
Kompatibilnost proizvoda	DF2CA rastavni uložak DF2CN rastavni uložak
Broj polova	3P
Veličina osigurača	10 x 38 mm
Tip osigurača	, gG , aM
Način upravljanja	Ručica može se zaključati
Kategorija upotrebe	AC-20B u skladu sa IEC 60947-3 DC-20B u skladu sa IEC 60947-3
[ue] nazivni napon	690 V AC 690 V DC
[ie] nazivna radna struja	32 A pri 400 V AC
[ith] dozvoljena termička struja u vazduhu	32 A pri <20 °C
[ui] nazivni napon izolacije	690 V AC
[uimp] nazivni podnosivi impulsni napon	6 kV
Kategorija prenapona	III
Podnosiva struja kratkog spoja	120 kA 400 V u skladu sa IEC 60947-3 120 kA 500 V u skladu sa IEC 60947-3
Snaga disipacije u w	3 W maksimalna snaga disipacije sa osiguračem

Dopunske informacije
Standardi	EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 EN 45545-2: R22 HL2
Sertifikacije proizvoda	IEC UL priznato CSA CCC EAC DNV-GL
Nosači za montažu	35 mm simetrična DIN šina
Pozicija montaže	Vertikalno (tolerancija: +/- 23°)
Povezivanje - priključci	Vijčani priključni blokovi 1 kabl(ovi) 1…16 mm²kruti Vijčani priključni blokovi 2 kabl(ovi) 1…6 mm²kruti Vijčani priključni blokovi 1 kabl(ovi) 1…16 mm²fleksibilni sa ili bez Vijčani priključni blokovi 2 kabl(ovi) 1…6 mm²fleksibilni sa ili bez
Moment pritezanja	2,2 N.m - sa odvijačem PZ2 2,2 N.m - sa odvijačem matica Ø 5.5 mm
Visina	79,5 mm
Širina	52,5 mm
Dubina	61 mm
Masa proizvoda	0,126 kg
Količina po setu	Set od 4

Okruženje
Temperatura okoline za skladištenje	-40…70 °C
Temperatura okoline za rad	-40…70 °C sa smanjenjem karakteristika iznad 20°C
Nadmorska visina za rad uređaja	EcoStruxure EV Charging Expert
Ip stepen zaštite	IP20
Stepen zaprljanosti	3
Otpornost na vatru	960 °C u skladu sa IEC 60695-2-1
Kompatibilnost	DF10

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	133,0 g
Pakovanje 1 visina	5,3 cm
Pakovanje 1 širina	6,2 cm
Pakovanje 1 dužina	8,0 cm
Tip jedinice pakovanja 2	BB1
Broj jedinica u pakovanju 2	4
Pakovanje 2 težina	570,0 g
Pakovanje 2 visina	6,8 cm
Pakovanje 2 širina	8,5 cm
Pakovanje 2 visina	22,2 cm
Tip jedinice pakovanja 3	P06
Broj jedinica u pakovanju 3	512
Pakovanje 3 težina	85,3 kg
Pakovanje 3 visina	77,0 cm
Pakovanje 3 širina	60,0 cm
Pakovanje 3 visina	80,0 cm
