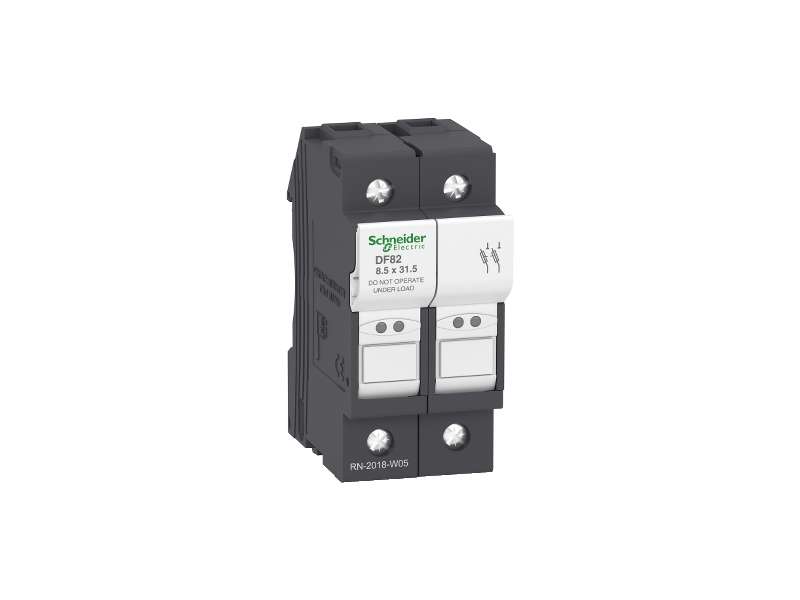

Schneider Electric TeSyS rastavljač sa osiguračima 2P 25A - veličina osigurača 8.5 x 31.5 mm;DF82

TeSyS rastavljač sa osiguračima 2P 25A - veličina osigurača 8.5 x 31.5 mm...

Brand: Schneider Electric
Šifra: DF82
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 2.475,00

Cena sa pdv-om: 2.970,00

Kolicina:

Opis
Specifikacija

TeSyS rastavljač sa osiguračima 2P 25A - veličina osigurača 8.5 x 31.5 mm

Osnovne informacije
Grupa proizvoda	TeSys
Ime proizvoda	TeSys DF
Tip proizvoda ili komponente	Nosač osigurača
Kratko ime uređaja	DF8
Kompatibilnost proizvoda	DF2BA rastavni uložak DF2BN rastavni uložak
Broj polova	2P
Veličina osigurača	8.3 x 31.5 mm
Tip osigurača	, gG , aM
Način upravljanja	Ručica može se zaključati
Kategorija upotrebe	AC-20B u skladu sa IEC 60947-3
[ue] nazivni napon	400 V AC
[ie] nazivna radna struja	25 A pri 400 V AC
[ith] dozvoljena termička struja u vazduhu	25 A pri <20 °C
[ui] nazivni napon izolacije	500 V AC
[uimp] nazivni podnosivi impulsni napon	6 kV
Kategorija prenapona	III
Podnosiva struja kratkog spoja	20 kA 400 V u skladu sa IEC 60947-3
Snaga disipacije u w	2,5 W maksimalna snaga disipacije sa osiguračem

Dopunske informacije
Standardi	EN/IEC 60947-3 EN/IEC 60269-2
Sertifikacije proizvoda	IEC EAC DNV-GL
Nosači za montažu	35 mm simetrična DIN šina
Pozicija montaže	Vertikalno (tolerancija: +/- 23°)
Povezivanje - priključci	Vijčani priključni blokovi 1 kabl(ovi) 1…16 mm²kruti Vijčani priključni blokovi 2 kabl(ovi) 1…6 mm²kruti Vijčani priključni blokovi 1 kabl(ovi) 1…16 mm²fleksibilni sa ili bez Vijčani priključni blokovi 2 kabl(ovi) 1…6 mm²fleksibilni sa ili bez
Moment pritezanja	2,2 N.m - sa odvijačem PZ2 2,2 N.m - sa odvijačem matica Ø 5.5 mm
Visina	79,5 mm
Širina	35 mm
Dubina	61 mm
Masa proizvoda	0,085 kg
Količina po setu	Set od 6

Okruženje
Temperatura okoline za skladištenje	-40…70 °C
Temperatura okoline za rad	-40…70 °C sa smanjenjem karakteristika iznad 20°C
Nadmorska visina za rad uređaja	EcoStruxure EV Charging Expert bez smanjenja karakteristika
Ip stepen zaštite	IP20
Stepen zaprljanosti	3
Otpornost na vatru	960 °C u skladu sa IEC 60695-2-1
Kompatibilnost	DF8

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	88,0 g
Pakovanje 1 visina	8,0 cm
Pakovanje 1 širina	3,5 cm
Pakovanje 1 dužina	6,1 cm
Tip jedinice pakovanja 2	BB1
Broj jedinica u pakovanju 2	6
Pakovanje 2 težina	569,0 g
Pakovanje 2 visina	6,8 cm
Pakovanje 2 širina	8,5 cm
Pakovanje 2 visina	22,2 cm
Tip jedinice pakovanja 3	S03
Broj jedinica u pakovanju 3	96
Pakovanje 3 težina	9,587 kg
Pakovanje 3 visina	30,0 cm
Pakovanje 3 širina	30,0 cm
Pakovanje 3 visina	40,0 cm

Ugovorna garancija
Garancija	18 meseci
