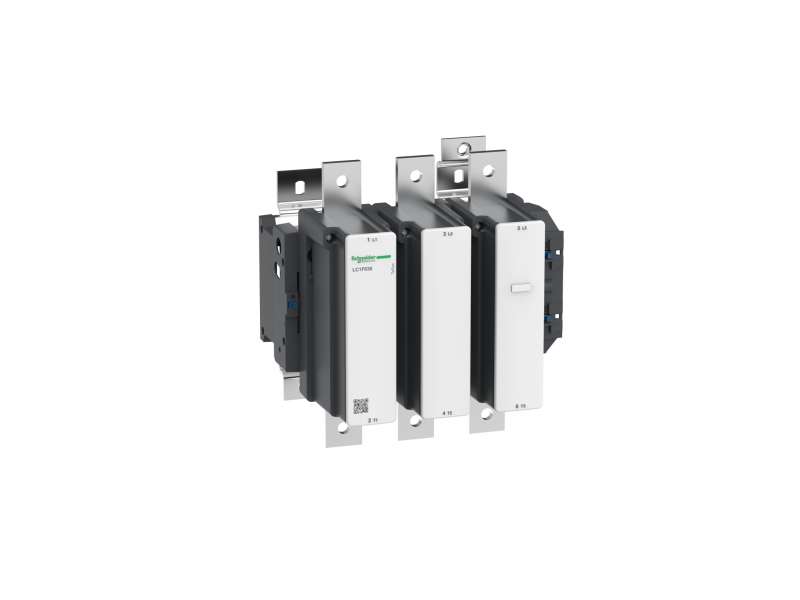

Name: Schneider Electric TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 630 A - kalem 110 V AC;LC1F630F7
Brand: Schneider Electric
SKU: LC1F630F7
Price: 507498.00 RSD
Availability: OutOfStock

Schneider Electric TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 630 A - kalem 110 V AC;LC1F630F7

TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 630 A - kalem 110 V AC...

Brand: Schneider Electric
Šifra: LC1F630F7
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 422.915,00

Cena sa pdv-om: 507.498,00

Kolicina:

TeSys F kontaktor - 3P (3 NO) - AC-3 - <= 440 V 630 A - kalem 110 V AC

Osnovne informacije
Grupa proizvoda	TeSys
Ime proizvoda	TeSys F
Tip proizvoda ili komponente	Kontaktor
Kratko ime uređaja	LC1F
Primena kontaktora	Rezistivno opterećenje Upravljanje motorom
Kategorija upotrebe	AC-4 AC-1 AC-3
Broj polova	3P
power pole contact composition	3 NO
[ue] nazivni napon	<= 1000 V AC 50/60 Hz <= 460 V DC
[ie] nazivna struja	1000 A (at <40 °C) at <= 440 V AC AC-1 630 A 55 °C) pri <= 440 V AC AC-3
Snaga motora kw	335 kW pri 380...400 V AC 50/60 Hz (AC-3) 375 kW pri 415 V AC 50/60 Hz (AC-3) 400 kW pri 440 V AC 50/60 Hz (AC-3) 400 kW pri 500 V AC 50/60 Hz (AC-3) 450 kW pri 660...690 V AC 50/60 Hz (AC-3) 450 kW at 1000 V AC 50/60 Hz (AC-3) 200 kW pri 220...230 V AC 50/60 Hz (AC-3) 100 kW pri 400 V AC 50/60 Hz (AC-4)
Napon upravljačkog kola	110 V AC 40...400 Hz

Dopunske informacije
[uimp] nazivni podnosivi impulsni napon	8 kV
Kategorija prenapona	III
[ith] dozvoljena termička struja u vazduhu	1000 A (at 40 °C) 1250 A
Nazivna prekidna moć	5040 A conforming to IEC 60947-4-1
[icw] kratkotrajna podnosiva struja kratkog spoja	5050 A 40 °C - 10 s 4400 A 40 °C - 30 s 3400 A 40 °C - 1 min 2200 A 40 °C - 3 min 1600 A 40 °C - 10 min
Pripadajući osigurač	1000 A gG at <= 440 V 630 A aM at <= 440 V
Prosečna impedansa	0.12 mOhm - Ith 1000 A 50 Hz
[ui] nazivni napon izolacije	1000 V conforming to IEC 60947-4-1 1500 V conforming to VDE 0110 group C
Snaga disipacije po polu	120 W AC-1 48 W AC-3
Nosači za montažu	Ploča
Standardi	IEC 60947-1 JIS C8201-4-1 EN 60947-1 IEC 60947-4-1 EN 60947-4-1
Sertifikacija proizvoda	CSA BV CB RMRoS LROS (Lloyds register of shipping) ABS UL RINA DNV
Povezivanje - priključci	Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable end Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end Power circuit: bar 2 cable(s) - busbar cross section: 60 x 5 mm Power circuit: bolted connection
Moment pritezanja	Control circuit: 1.2 N.m Power circuit: 58 N.m
Ograničenje napona upravljačkog kola	Operational: 0.85...1.1 Uc 40...400 Hz (at 55 °C) Drop-out: 0.25...0.5 Uc 40...400 Hz (at 55 °C)
Udarna snaga u va	1650 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Snaga držanja u va	22 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Disipacija toplote	20 W
Vreme uključenja/isključenja	40...80 ms closing 100...200 ms opening
Mehanička trajnost	5 miliona ciklusa
Maksimalni radni ciklus	1200 cyc/h 55 °C
Kompatibilnost	LC1F
motor power range	250…500 kW at 380…440 V 3 phases 110…220 kW at 200…240 V 3 phases 250…500 kW at 480…500 V 3 phases
Tip motornog pokretača	Kontaktor za direktno puštanje u rad
Napon kalema kontaktora	110 V AC standardno 120 V AC standardno

Okruženje
Ip stepen zaštite	IP20 front face with shrouds conforming to IEC 60529 IP20 front face with shrouds conforming to VDE 0106
Zaštitni tretman	TH
Temperatura okoline za rad uređaja	-5…55 °C
Temperatura okoline za skladištenje	-60…80 °C
dopustiva temperatura u okolini uređaja
