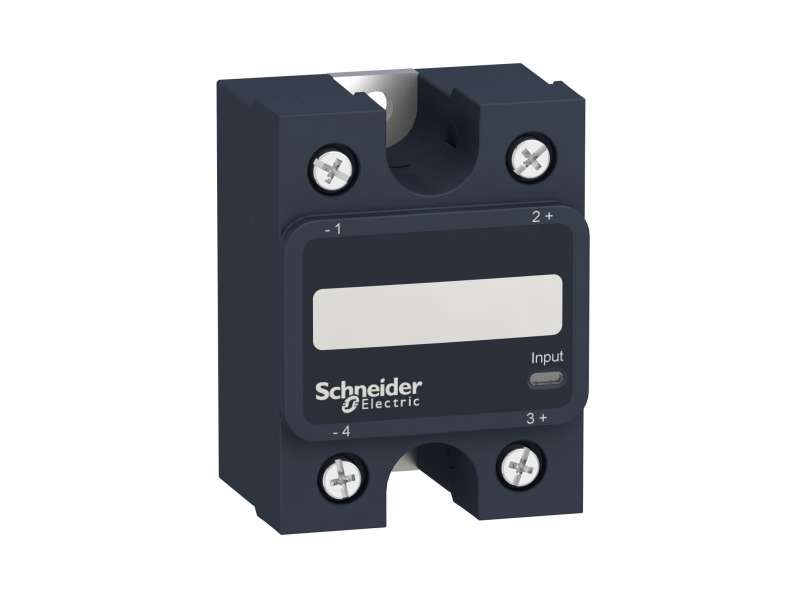

Schneider Electric Solid state relej - za mont. ploču - ulaz 3.5-32V DC, izlaz 1-150 V DC, 40A;SSP1D440BD
Solid state relej - za mont. ploču - ulaz 3.5-32V DC, izlaz 1-150 V DC, 40A...
Cena bez pdv-a: 6.831,00 |
Cena sa pdv-om: 8.197,20 |
Solid state relej - za mont. ploču - ulaz 3.5-32V DC, izlaz 1-150 V DC, 40A
| Grupa proizvoda |
Harmony Relay
|
|
|---|---|---|
| Tip proizvoda ili komponente |
Solid state relay up to 40 A
|
|
| Kratko ime uređaja |
SSP1
|
|
| Nosači za montažu |
Panel
|
|
| Number of phases |
Monofazne
|
|
| Contacts type and conifguration |
1 NO
|
|
| [in] nazivna struja |
40 A
|
|
| Tip tranzistorskog izlaza |
DC prekidanje
Mosfet izlaz |
|
| output switching mode |
DC prekidanje
|
| Napon upravljačkog kola |
3.5...32 V DC
|
|
|---|---|---|
| Minimalni napon preklapanja |
3,5 V DC uključenje
|
|
| Maksimalni napon preklapanja |
1 V DC turn-off
|
|
| Vreme odziva |
0.1 ms (uključenje)
0.1 ms (isključenje) |
|
| Input current |
10…15 mA
|
|
| Napon izlaza |
1...150 V DC
|
|
| Struja opterećenja |
0,001…40 A
|
|
| Udarna struja |
106 A za 10 ms
|
|
| Co-ordination type |
Tip 2 - 20 A minijaturni prekidač (MCB) - kriva B
Tip 1 - 40 A minijaturni prekidač (MCB) - kriva B |
|
| Maksimalna struja curenja |
0,3 mA izlaz nije aktivan
|
|
| Maksimalni pad napona |
<2,1 V uređaj u radu
|
|
| Otpornost izolacije |
1000 MΩ pri 500 V DC
|
|
| Maximum capacitance |
50 pF za ulaz/izlaz
|
|
| Dielektrična snaga |
2,5 kV AC za ulaz/izlaz
2,5 kV AC za ulaz ili izlaz prema kućištu |
|
| [uimp] nazivni podnosivi impulsni napon |
2,5 kV izlaz ka kućištu
|
|
| Moment pritezanja |
1.5...1.7 N.m za ulaz
2...2.2 N.m za izlaz |
|
| Povezivanje - priključci |
Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
Vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz Vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz Viljuškasti konektori: 9.2 x 4 mm za ulaz Papučice: 9.2 x 4 mm za ulaz Viljuškasti konektori: 11.7 x 4.5 mm za izlaz Papučice: 11.7 x 4.5 mm za izlaz |
|
| Thermal resistance |
0.22 °C/W spajanje sa kućištem
|
|
| LED indicator |
LED, zelena za ulaz
|
|
| Ip stepen zaštite |
IP20
|
|
| Sigurnosni podaci o pouzdanosti |
MTTFd = 1875.9 godina
B10d = 1731395 |
|
| Masa proizvoda |
89,2 g
|
|
| Prezentacija uređaja |
Kompletan proizvod
|
| Temperatura okoline za rad uređaja |
-40…80 °C
|
|
|---|---|---|
| Temperatura okoline za skladištenje |
-40…125 °C
|
|
| Stepen zaprljanosti |
2
|
|
| Kategorija prenapona |
III
|
|
| Sertifikacija proizvoda |
CSA
CE UL EAC |
|
| Označavanje |
CE
EAC CSA UL |
|
| Standardi |
CSA C22.2 No 14-13
EN/IEC 60950-1 UL 508 EN/IEC 62314 |
| Pakovanje 1 težina |
0,104 kg
|
|
|---|---|---|
| Pakovanje 1 visina |
0,380 dm
|
|
| Pakovanje 1 širina |
0,480 dm
|
|
| Pakovanje 1 dužina |
-
Zelio Relays SSP1D440BD
