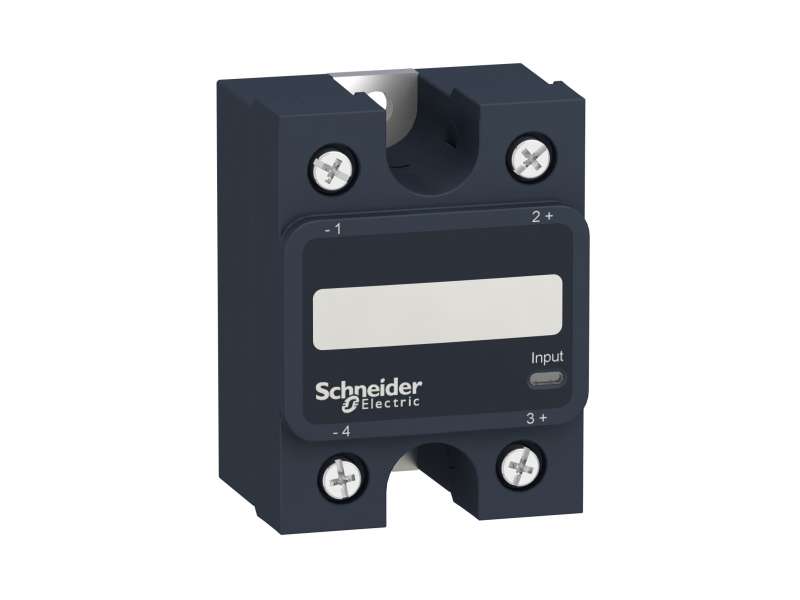

Schneider Electric Solid state relej - za mont. ploču - ulaz 3-32 V DC, izlaz 24-300 V AC, 10A ; SSP1A110BD
Schneider solid state relej - za mont. ploču - ulaz 3-32 V DC, izlaz 24-300 V AC, 10A...
Cena bez pdv-a: 4.929,00 |
Cena sa pdv-om: 5.914,80 |
Schneider solid state relej - za mont. ploču - ulaz 3-32 V DC, izlaz 24-300 V AC, 10A
| Grupa proizvoda |
Harmony Relay
|
|
|---|---|---|
| Tip proizvoda ili komponente |
Solid state relej
|
|
| Kratko ime uređaja |
SSP1
|
|
| Nosači za montažu |
Panel
|
|
| Number of phases |
Monofazne
|
|
| Contacts type and conifguration |
1 NO
|
|
| [in] nazivna struja |
10 A
|
|
| Tip tranzistorskog izlaza |
Prekidanje napona u nuli
SCR izlaz |
| Napon upravljačkog kola |
3...32 V DC
|
|
|---|---|---|
| Minimalni napon preklapanja |
3 V DC uključenje
|
|
| Maksimalni napon preklapanja |
1 V DC isključenje
|
|
| Vreme odziva |
0.5 ciklusa (uključenje)
0.5 ciklusa (isključenje) |
|
| Input current |
10 mA pri 12 V DC
|
|
| Napon izlaza |
24...300 V AC
|
|
| Struja opterećenja |
0,15…10 A
|
|
| Transient overvoltage |
600 V
|
|
| Udarna struja |
120 A za 16.6 ms
|
|
| Maksimalno i²t za izbor ultrabrzih osigurača |
60 A².s za 8.33 ms pri 60 Hz polovina ciklusa
66 A².s za 10 ms pri 50 Hz polovina ciklusa |
|
| Co-ordination type |
Tip 1 - 13 A miniature circuit breaker (MCB) - kriva B
Tip 2 - 10 A miniature circuit breaker (MCB) - kriva B |
|
| Maksimalna struja curenja |
1 mA izlaz nije aktivan
|
|
| Maksimalni pad napona |
<1,15 V uređaj u radu
|
|
| Du/dt |
500 V/µs izlaz nije aktivan pri maksimalnom naponu
|
|
| Power factor |
0,5 (sa maksimalnim opterećenjem)
|
|
| Motor controller rating |
0,5 hp 120 V AC
1 hp 240 V AC |
|
| Otpornost izolacije |
1000 MΩ pri 500 V DC
|
|
| Maximum capacitance |
10 pF za ulaz/izlaz
|
|
| Dielektrična snaga |
4 kV AC za ulaz/izlaz
4 kV AC za ulaz ili izlaz prema kućištu |
|
| [uimp] nazivni podnosivi impulsni napon |
6 kV output to case
6 kV input to output |
|
| Moment pritezanja |
1.5...1.7 N.m za ulaz
2...2.2 N.m za izlaz |
|
| Povezivanje - priključci |
Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
Vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz Vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz Viljuškasti konektori: 9.2 x 4 mm za ulaz Ring lugs: 9.2 x 4 mm za ulaz Viljuškasti konektori: 11.7 x 4.5 mm za izlaz Ring lugs: 11.7 x 4.5 mm za izlaz |
|
| Thermal resistance |
1.03 °C/W junction to case
|
|
| LED indicator |
LED, zelena za ulaz
|
|
| Ip stepen zaštite |
IP20
|
|
| Sigurnosni podaci o pouzdanosti |
B10d = 1731395
MTTFd = 1875.9 godina |
|
| Masa proizvoda |
89,2 g
|
|
| Prezentacija uređaja |
Kompletan proizvod
|
| Temperatura okoline za rad uređaja |
-40…80 °C
|
|
|---|---|---|
| Temperatura okoline za skladištenje |
-40…125 °C
|
|
| Stepen zaprljanosti |
2
|
|
| Kategorija prenapona |
III
|
|
| Sertifikacija proizvoda |
CE
RoHS CSA UL EAC REACH |
|
| Označavanje |
CSA
UL EAC CE |
|
| Standardi |
CSA C22.2 No 14-13
EN/IEC 60950-1 EN/IEC 62314 UL 508 |
| Pakovanje 1 težina |
0,097 kg
|
|
|---|---|---|
| Pakovanje 1 visina |
0,380 dm
|
|
| Pakovanje 1 širina |
0,480 dm
|
|
| Pakovanje 1 dužina |
0,670 dm
|
| EU RoHS direktiva |
Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
EU RoHS deklaracija |
|
|---|---|---|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu | ||
| Izjava o zaštiti životne okoline | ||
| Profil cirkularnosti |
-
Zelio Relays SSM1A16P7
