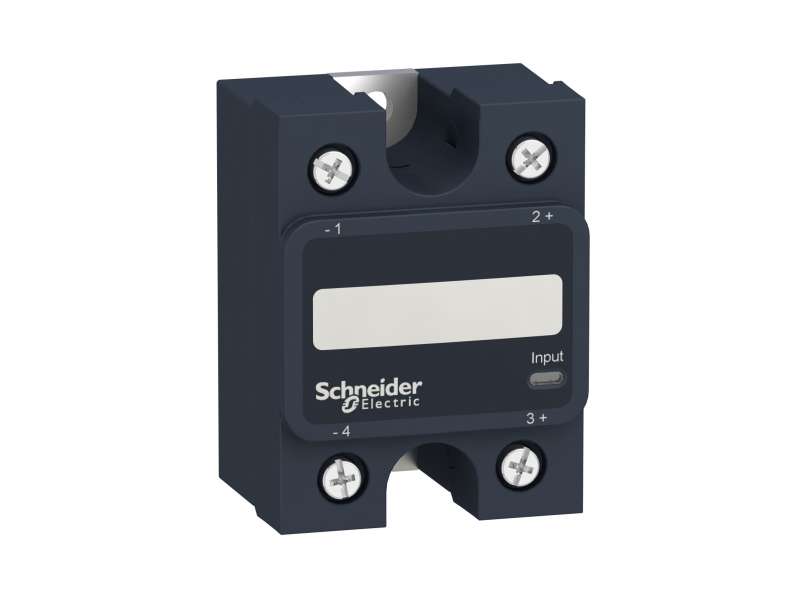

Schneider Electric Solid state relej-za mont. ploču-term.ploča-ulaz 4-32V DC, izlaz 48-660V AC,90 A;SSP1A490BDT
Solid state relej-za mont. ploču-term.ploča-ulaz 4-32V DC, izlaz 48-660V AC,90 A...
Cena bez pdv-a: 8.841,00 |
Cena sa pdv-om: 10.609,20 |
Solid state relej-za mont. ploču-term.ploča-ulaz 4-32V DC, izlaz 48-660V AC,90 A
| Grupa proizvoda |
Harmony Relay
|
|
|---|---|---|
| Tip proizvoda ili komponente |
Solid state relay up to 125 A
|
|
| Provided accessory |
Toplotna podloga
|
|
| Kratko ime uređaja |
SSP1
|
|
| Nosači za montažu |
Panel
|
|
| Number of phases |
Monofazne
|
|
| Contacts type and conifguration |
1 NO
|
|
| [in] nazivna struja |
90 A
|
|
| Tip tranzistorskog izlaza |
Prekidanje napona u nuli
SCR izlaz |
|
| output switching mode |
Prekidanje napona u nuli
|
| Napon upravljačkog kola |
4...32 V DC
|
|
|---|---|---|
| Minimalni napon preklapanja |
4 V DC uključenje
|
|
| Maksimalni napon preklapanja |
1 V DC isključenje
|
|
| Vreme odziva |
0.5 ciklusa (uključenje)
0.5 ciklusa (isključenje) |
|
| Input current |
7…12 mA
|
|
| Napon izlaza |
48...660 V AC
|
|
| Struja opterećenja |
0,15…90 A
|
|
| Transient overvoltage |
1200 V
|
|
| Udarna struja |
1200 A za 16.6 ms
|
|
| Maksimalno i²t za izbor ultrabrzih osigurača |
5976 A².s za 8.33 ms pri 60 Hz polovina ciklusa
6560 A².s za 10 ms pri 50 Hz polovina ciklusa |
|
| Co-ordination type |
Tip 1 - 63 A minijaturni prekidač (MCB) - kriva B
Tip 2 - 50 A minijaturni prekidač (MCB) - kriva B |
|
| Maksimalna struja curenja |
1 mA izlaz nije aktivan
|
|
| Maksimalni pad napona |
<1,15 V uređaj u radu
|
|
| Du/dt |
500 V/µs izlaz nije aktivan pri maksimalnom naponu
|
|
| Power factor |
0,5 (sa maksimalnim opterećenjem)
|
|
| Motor controller rating |
1,5 hp 120 V AC
3 hp 240 V AC 7,5 hp 480 V AC |
|
| Otpornost izolacije |
1000 MΩ pri 500 V DC
|
|
| Maximum capacitance |
8 pF za ulaz/izlaz
|
|
| Dielektrična snaga |
4 kV AC za ulaz/izlaz
4 kV AC za ulaz ili izlaz prema kućištu |
|
| [uimp] nazivni podnosivi impulsni napon |
6 kV izlaz ka kućištu
6 kV ulaz ka izlazu |
|
| Moment pritezanja |
1.5...1.7 N.m za ulaz
2...2.2 N.m za izlaz |
|
| Povezivanje - priključci |
Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
Vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz Vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz Vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz Viljuškasti konektori: 9.2 x 4 mm za ulaz Papučice: 9.2 x 4 mm za ulaz Viljuškasti konektori: 11.7 x 4.5 mm za izlaz Papučice: 11.7 x 4.5 mm za izlaz |
|
| Thermal resistance |
0.27 °C/W spajanje sa kućištem
|
|
| thermal pad impedance |
0.48 °C-in²/W pri 25 psi
|
|
| LED indicator |
LED, zelena za ulaz
|
|
| Ip stepen zaštite |
IP20
|
|
| Sigurnosni podaci o pouzdanosti |
MTTFd = 1875.9 godina
B10d = 1731395 |
|
| Masa proizvoda |
89,2 g
|
|
| Prezentacija uređaja |
Kompletan proizvod
|
| Temperatura okoline za rad uređaja |
-40…80 °C
|
|
|---|---|---|
| Temperatura okoline za skladištenje |
-40…125 °C
|
|
| Stepen zaprljanosti |
2
|
|
| Kategorija prenapona |
III
|
-
Zelio Relays SSP1A490BDT
