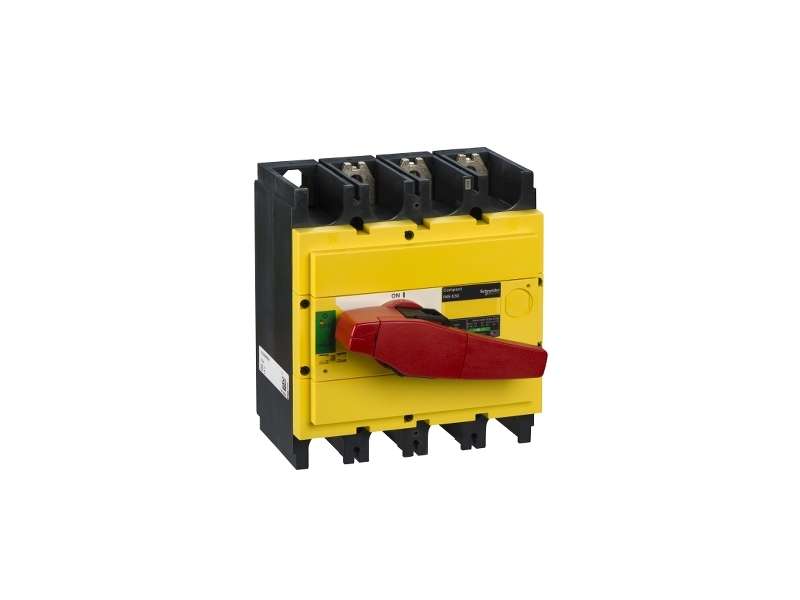

Schneider Electric Rastavljač Compact INS630 - 630 A - 3P;31134

rastavljač Compact INS630 - 630 A - 3P...

Brand: Schneider Electric
Šifra: 31134
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 62.747,00

Cena sa pdv-om: 75.296,40

Kolicina:

Opis
Specifikacija

rastavljač Compact INS630 - 630 A - 3P

Osnovne informacije
Grupa proizvoda	Compact
Tip proizvoda ili komponente	Rastavljač
Ime proizvoda	Compact INS
Broj polova	3P
Tip mreže	DC AC
Mrežna frekvencija	50/60 Hz
[ie] nazivna struja	AC-22A: 630 A AC 50/60 Hz 220/240 V AC-22A: 630 A AC 50/60 Hz 380/415 V AC-22A: 630 A AC 50/60 Hz 440/480 V AC-22A: 630 A AC 50/60 Hz 480 V NEMA AC-22A: 630 A AC 50/60 Hz 500/525 V AC-22A: 630 A AC 50/60 Hz 660/690 V AC-23A: 630 A AC 50/60 Hz 220/240 V AC-23A: 630 A AC 50/60 Hz 380/415 V AC-23A: 630 A AC 50/60 Hz 440/480 V AC-23A: 630 A AC 50/60 Hz 480 V NEMA AC-23A: 630 A AC 50/60 Hz 500/525 V AC-23A: 630 A AC 50/60 Hz 660/690 V DC-22A: 550 A DC 125 V 2 pola serijski DC-23A: 550 A DC 125 V 2 pola serijski DC-23B: 630 A DC 125 V 2 pola serijski
[ui] nazivni napon izolacije	750 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon	8 kV 8 kV u skladu sa IEC 60947-3
[ith] dozvoljena termička struja u vazduhu	630 A pri 60 °C
[icm] nazivna kratkospojna moć uključenja	330 kA sa zaštitnim prekidačem 690 V AC pri 50/60 Hz 50 kA sam rastavljač 690 V AC pri 50/60 Hz
[ue] nazivni napon	250 V DC 690 V AC 50/60 Hz
Pogodno za izolaciju	Da
Indikator pozicije kontakta	Da
Vidljivo prekidanje	Ne
Stepen zaprljanosti	3

Dopunske informacije
Tip upravljanja	Crvena i žuta zakretna ručica
Boja drške	Crvena
Način montiranja	Fiksno
Nosači za montažu	Ploča Šina
Gornji priključak	Prednja
Donji priključak	Prednji
Maksimalna snaga	AC-23: 200 kW pri 220/240 V AC 50/60 Hz AC-23: 200 kW pri 230 V AC 50/60 Hz (NEMA) AC-23: 315 kW pri 380/415 V AC 50/60 Hz AC-23: 375 kW pri 480 V AC 50/60 Hz (NEMA) AC-23: 400 kW pri 440 V AC 50/60 Hz AC-23: 400 kW pri 500/525 V AC 50/60 Hz AC-23: 560 kW pri 660/690 V AC 50/60 Hz
Nazivni ciklus	Neprekidno
[icw] kratkotrajna podnosiva struja kratkog spoja	11,5 kA tokom 3 s u skladu sa IEC 60947-3 20 kA tokom 1 s u skladu sa IEC 60947-3 4 kA tokom 30 s u skladu sa IEC 60947-3 4,9 kA tokom 20 s u skladu sa IEC 60947-3
Mehanička trajnost	10000 ciklusa
Električna trajnost	AC-22A: 1500 ciklusa 440 V AC 50/60 Hz AC-22A: 1500 ciklusa 500 V AC 50/60 Hz AC-22A: 1500 ciklusa 690 V AC 50/60 Hz AC-23A: 1500 ciklusa 440 V AC 50/60 Hz AC-23A: 1500 ciklusa 500 V AC 50/60 Hz AC-23A: 1500 ciklusa 690 V AC 50/60 Hz DC-23A: 1000 ciklusa 125 V DC DC-23B: 200 ciklusa 125 V DC
Povezivanje	45 mm
Visina	205 mm
Širina	185 mm
Dubina	130 mm
Masa proizvoda	4,6 kg

Okruženje
Standardi	IEC 60947-3 IEC 60947-1
Sertifikacija proizvoda	KEMA-KEUR CCC
Ip stepen zaštite	IP40 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	4,981 kg
Pakovanje 1 visina	19,0 cm
Pakovanje 1 širina	19,5 cm
Pakovanje 1 dužina	22,5 cm
Tip jedinice pakovanja 2	S04
Broj jedinica u pakovanju 2	4
Pakovanje 2 težina	20,574 kg
Pakovanje 2 visina	30,0 cm
Pakovanje 2 širina	40,0 cm
Pakovanje 2 visina	60,0 cm
