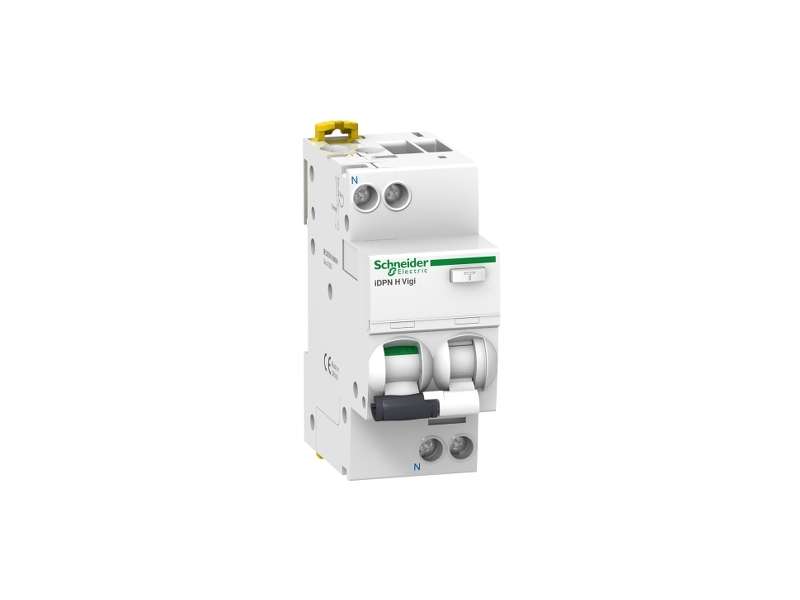

Schneider Electric Prekidač diferencijalne zaštite iDPN H Vigi - 1P + N - 20A - 300mA klasa A;A9D47620

prekidač diferencijalne zaštite iDPN H Vigi - 1P + N - 20A - 300mA klasa A...

Brand: Schneider Electric
Šifra: A9D47620
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 8.686,00

Cena sa pdv-om: 10.423,20

Kolicina:

Opis
Specifikacija

prekidač diferencijalne zaštite iDPN H Vigi - 1P + N - 20A - 300mA klasa A

Osnovne informacije
Grupa proizvoda	Acti9
Ime proizvoda	Acti 9 iDPN Vigi
Tip proizvoda ili komponente	Prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO)
Kratko ime uređaja	IDPN H Vigi
Primena uređaja	Razvod električne energije
Broj polova	1P + N
Broj zaštićenih polova	1
Pozicija nultog provodnika	Levo
[in] nazivna struja	20 A
Tip mreže	AC
Tehnologija zaštitne jedinice	Termomagnetna
Kod krive	C
Osetljivost diferencijalne zaštite	300 mA
Kašnjenje prorade diferencijalne zaštite	Trenutna
Klasa diferencijalne zaštite	Tip A
Prekidna moć	10000 A Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
Pogodno za izolaciju	Da u skladu sa EN/IEC 60947-2

Dopunske informacije
Lokacija uređaja u sistemu	Izvod
Mrežna frekvencija	50 Hz
[ue] nazivni napon	220...240 V AC 50 Hz
Podešavanje prorade strujne zaštite	5...10 x In
Tehnologija prorade diferencijalne zaštite	Nezavisna
[ics] servisna prekidna moć	7500 A 75 % x Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
Nazivna moć uključenja i isključenja	Idm 10000 A pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
Klasa limitacije	3 u skladu sa EN/IEC 61009-2-1
[ui] nazivni napon izolacije	400 V AC 50 Hz
[uimp] nazivni podnosivi impulsni napon	4 kV
Indikator pozicije kontakta	Da
Tip upravljanja	Ručica
Lokalna signalizacija	ON, OFF, Fault trip
Način montiranja	Sistemom na klik
Nosači za montažu	DIN šina
Razvodni blok češljaste sabirnice	Gornji ili donji: DA
9 mm redovi	4
Visina	85 mm
Širina	36 mm
Dubina	73 mm
Masa proizvoda	125 g
Boja	Bela
Mehanička trajnost	20000 ciklusa
Električna trajnost	20000 ciklusa
Opis opcija zaključavanja	Uređaj za zaključavanje
Povezivanje - priključci	Pojedinačni priključni blok gornji ili donji1…16 mm² kruti Pojedinačni priključni blok gornji ili donji1…10 mm² fleksibilni Pojedinačni priključni blok gornji ili donji1…10 mm² fleksibilni sa kablovskim završetkom
Dužina ogoljenog dela žice	15 mm za gornji ili donji priključak
Moment pritezanja	2 N.m gornji ili donji
Diferencijalna zaštita	Integrisana

Okruženje
Standardi	EN/IEC 61009-2-1
Sertifikacije proizvoda	VDE
Ip stepen zaštite	IP20 u skladu sa IEC 60529 IP40 (modularni orman) u skladu sa IEC 60529
Stepen zaprljanosti	3
Kategorija prenapona	III u skladu sa IEC 60364
Elektromagnetna kompatibilnost	8/20 µs podnosivi strujni impuls, 250 A u skladu sa EN/IEC 61009-2-1
Tropikalizacija	2 u skladu sa IEC 60068-1
Relativna vlažnost	95 % pri 55 °C
Temperatura okoline za rad	-25…60 °C
Temperatura okoline za skladištenje	-40…85 °C

Pakovanje
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	9,5 cm
Package 1 Width	3,6 cm
Package 1 Length	7,8 cm
Package 1 Weight	230,0 g
Unit Type of Package 2	S03
Number of Units in Package 2	54
Package 2 Height	30,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	13,357 kg
Unit Type of Package 3	BB1
Number of Units in Package 3	6
Package 3 Height	10,0 cm
Package 3 Width	9,0 cm
Package 3 Length	25,5 cm
Package 3 Weight	1,43 kg
