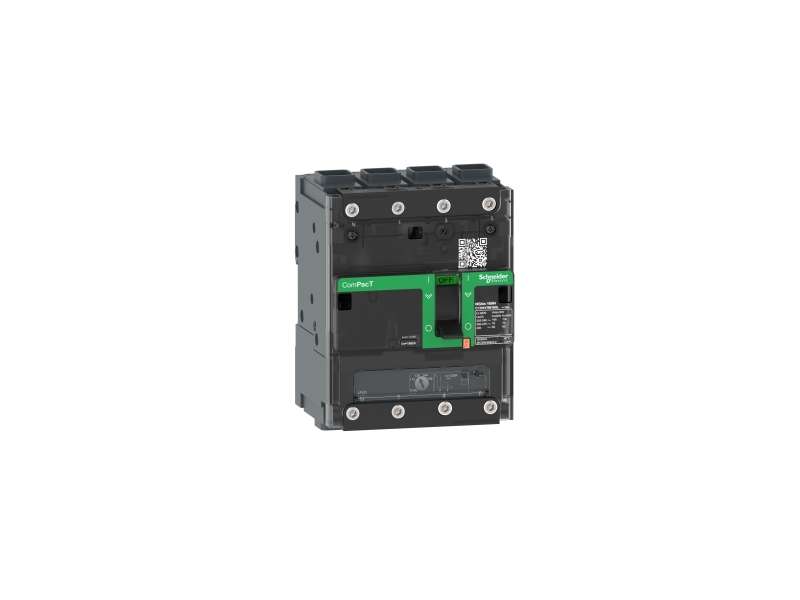

Schneider Electric Prekidač ComPacT NSXm E (16 kA na 415 VAC), 4P 4d, 32 A struja TMD zaštitna jedinica, EverLink priključci;C11E4TM032L

prekidač ComPacT NSXm E (16 kA na 415 VAC), 4P 4d, 32 A struja TMD zaštitna jedinica, EverLink priključci...

Brand: Schneider Electric
Šifra: C11E4TM032L
Dostupnost: Proveriti dostupnost

Cena na upit

Opis
Specifikacija

prekidač ComPacT NSXm E (16 kA na 415 VAC), 4P 4d, 32 A struja TMD zaštitna jedinica, EverLink priključci

Osnovne informacije
Grupa proizvoda	ComPacT nove generacije
Ime proizvoda	ComPacT NSXm nova generacija
Grupa proizvoda	ComPacT NSXm nova generacija
Kratko ime uređaja	NSXm 100E
Tip proizvoda ili komponente	Prekidač
Primena uređaja	Razvod električne energije
Broj polova	4P
Opis zaštićenih polova	4d
Pozicija nultog provodnika	Levo
[in] nazivna struja	32 A pri 40 °C
[ue] nazivni napon	690 V AC 50/60 Hz
Tip mreže	AC
Mrežna frekvencija	50/60 Hz
Pogodno za izolaciju	Da u skladu sa IEC 60947-2
Kategorija upotrebe	Kategorija A
[Icu] rated ultimate short-circuit breaking capacity	25 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2 16 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 8 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level	E 16 kA 415 V AC
Ime zaštitne jedinice	TM-D
Tehnologija zaštitne jedinice	Termomagnetna
Funkcija zaštitne jedinice	Li
Tip upravljanja	Ručica
Circuit breaker mounting mode	Fiksno

Dopunske informacije
[ui] nazivni napon izolacije	800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon	8 kV
[Ics] rated service short-circuit breaking capacity	25 kA pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2 16 kA pri 380...415 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 8 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	20000 ciklusa
Električna trajnost	20000 ciklusa pri 440 V In/2 10000 ciklusa pri 440 V In 10000 ciklusa pri 690 V In/2 5000 ciklusa pri 690 V In
Snaga disipacije po polu	2,94 W
Nosači za montažu	Zadnja ploča
Pozicija montiranja ručice	Horizontalno i vertikalno Flat on the back
Gornji priključak	Prednja
Donji priključak	Prednji
Connection terminals	1 Everlink stopica 2,5…95 mm², puni ili finožični aluminijum/bakar 1 Everlink stopica 2,5…70 mm², fleksibilni bakar
Povezivanje	35 mm sa proširivačima 27 mm bez proširivača
Broj 9 mm modula	12 modul
Veličina zaštitne jedinice	32 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Podesivo
[Ir] long-time protection pick-up adjustment range	0.7...1 x In
Long-time protection delay adjustment type tr	Fiksno
Neutral protection settings	1 x Ir (4d)
Instantaneous protection pick-up adjustment type Ii	Fiksno
[Ii] instantaneous protection pick-up adjustment range	600 A
Diferencijalna zaštita	Bez
Number of slots for electrical auxiliaries	1 slot(ova) za pomoćni prekidač OF 1 slot(ova) za alarmni prekidač SD 1 slot(ova) za naponski okidač MN ili MX
Lokalna signalizacija	Zaprisustvo pomoćnih kontakata: zastavica (zelena)
Width (W)	108 mm
Height (H)	137 mm
Depth (D)	80 mm
Masa proizvoda	1,42 kg
Boja	Siva (RAL 7016)

Okruženje
Standardi	EN/IEC 60947
Stepen zaprljanosti	3 u skladu sa IEC 60664-1
Ip stepen zaštite	IP40 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C
Relativna vlažnost	0…95 %
Nadmorska visina za rad uređaja	2000 m bez promene karakteristika 5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	1,6 kg
Pakovanje 1 visina	12,0 cm
Pakovanje 1 širina	13,0 cm
Pakovanje 1 dužina	22,0 cm
Tip jedinice pakovanja 2	P12
Broj jedinica u pakovanju 2	144
Pakovanje 2 težina	254,49 kg
Pakovanje 2 visina	150,0 cm
Pakovanje 2 širina	80,0 cm
Pakovanje 2 visina	120,0 cm
Tip jedinice pakovanja 3	S03
Broj jedinica u pakovanju 3	6
Pakovanje 3 težina	10,19 kg
Pakovanje 3 visina	30,0 cm
Pakovanje 3 širina	30,0 cm
Pakovanje 3 visina	40,0 cm
