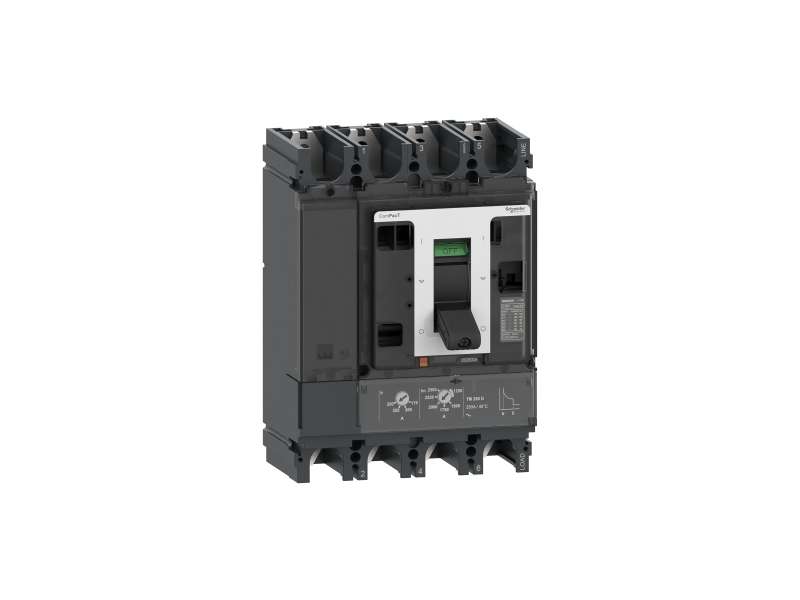

Schneider Electric Prekidač ComPacT NSX600S DC, 100 kA na 750 VDC, TM-DC zaštitna jedinica, 600 A struja, 3P;C63S3TM600D
prekidač ComPacT NSX600S DC, 100 kA na 750 VDC, TM-DC zaštitna jedinica, 600 A struja, 3P...
Cena bez pdv-a: 200.424,00 |
Cena sa pdv-om: 240.508,80 |
prekidač ComPacT NSX600S DC, 100 kA na 750 VDC, TM-DC zaštitna jedinica, 600 A struja, 3P
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | ComPacT NSX DC nova generacija |
| Kratko ime uređaja | NSX630S DC |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| [in] nazivna struja | 600 A pri 40 °C |
| [ue] nazivni napon | 750 V DC |
| Tip mreže | DC |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
100 kA Icu pri 24...125 V DC 1 pol u skladu sa IEC 60947-2 100 kA Icu pri 250 V DC 1 pol u skladu sa IEC 60947-2 100 kA Icu pri 500 V DC 2 pola serijski u skladu sa IEC 60947-2 100 kA Icu pri 750 V DC 3 pola serijski u skladu sa IEC 60947-2 |
| Performance level | S 100 kA 500 V DC |
| Ime zaštitne jedinice | TM-DC |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 750 V DC u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
100 kA pri 24...125 V DC u skladu sa IEC 60947-2 100 kA pri 250 V DC u skladu sa IEC 60947-2 100 kA pri 500 V DC u skladu sa IEC 60947-2 100 kA pri 750 V DC u skladu sa IEC 60947-2 |
| Mehanička trajnost | 5000 ciklusa |
| Električna trajnost |
2000 ciklusa pri 750 V In/2 1000 ciklusa pri 750 V In |
| Nosači za montažu | Zadnja ploča |
| Pozicija montiranja ručice |
Horizontalno i vertikalno Flat on the back |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 45 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 600 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Podesivo |
| [Ii] instantaneous protection pick-up adjustment range | 2.5...5 x In |
| Diferencijalna zaštita | Bez |
| Number of slots for electrical auxiliaries | 6 slot(ova) |
| Width (W) | 140 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Masa proizvoda | 8,0 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 5,5 kg |
| Pakovanje 1 visina | 15,0 cm |
| Pakovanje 1 širina | 15,5 cm |
| Pakovanje 1 dužina | 29,5 cm |
| Tip jedinice pakovanja 2 | S04 |
| Broj jedinica u pakovanju 2 | 2 |
| Pakovanje 2 težina | 11,703 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 40,0 cm |
| Pakovanje 2 visina | 60,0 cm |
