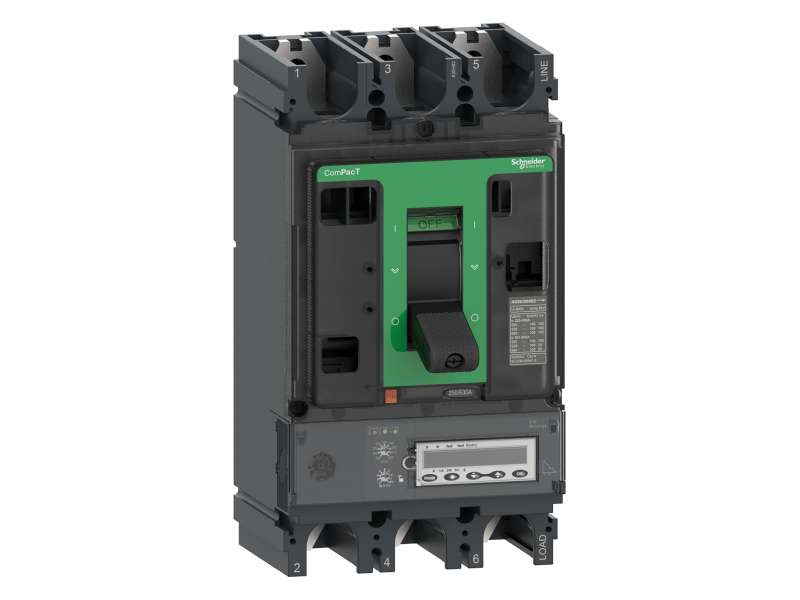

Schneider Electric Prekidač ComPacT NSX400R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 400 A, 3P 3d;C40R36E400

Schneider Electric Prekidač ComPacT NSX400R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 400 A, 3P 3d;C40R36E400

prekidač ComPacT NSX400R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 400 A, 3P 3d...

Brand: Schneider Electric
Šifra: C40R36E400
Dostupnost: Proveriti dostupnost
Cena bez pdv-a: 288.426,00
Cena sa pdv-om: 346.111,20

prekidač ComPacT NSX400R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 400 A, 3P 3d



Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda Compact NSX nova generacija
Kratko ime uređaja NSX400R
Tip proizvoda ili komponente Prekidač
Primena uređaja Razvod električne energije
Broj polova 3P
Opis zaštićenih polova 3t
[in] nazivna struja 400 A pri 40 °C
[ue] nazivni napon 690 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
80 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
65 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
45 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level R 200 kA 415 V AC
Ime zaštitne jedinice Micrologic 6.3 E
Tehnologija zaštitne jedinice Elektronska
Funkcija zaštitne jedinice LSIG
Tip upravljanja Ručica
Circuit breaker mounting mode Fiksno
Dopunske informacije
[ui] nazivni napon izolacije 800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon 8 kV
[Ics] rated service short-circuit breaking capacity 200 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
200 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
80 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
65 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
45 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost 15000 ciklusa
Električna trajnost 3000 ciklusa pri 690 V In
6000 ciklusa pri 690 V In/2
6000 ciklusa pri 440 V In
12000 ciklusa pri 440 V In/2
Snaga gubitaka 19,2 W
Nosači za montažu Zadnja ploča
Gornji priključak Prednja
Donji priključak Prednji
Povezivanje 45 mm
Tip zaštite L : for zaštita od preopterećenja (dugotrajno)
S : for kratkotrajna zaštita od kratkog spoja
I : for trenutna zaštita od kratkog spoja
G : for zaštita od zemljospoja
Veličina zaštitne jedinice 400 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection) Podesivo 9 podešavanja
[Ir] long-time protection pick-up adjustment range 160...400 A
Long-time protection delay adjustment type tr Podesivo
[tr] long-time protection delay adjustment range 15…400 sekundi pri 1.5 x Ir
0,35…11 sekundi pri 7.2 x Ir
0,5…16 sekundi pri 6 x Ir
Termička memorija 20 minuta pre i nakon okidanja
Short-time protection pick-up adjustment type Isd Podesivo
[Isd] Short-time protection pick-up adjustment range 1.5...12 x In
Short-time protection delay adjustment type tsd Podesivo, 5 podešavanja
[tsd] Short-time protection delay adjustment range 0…0,4 sekundi I²t=off
0,1…0,4 sekundi I²t=on
Instantaneous protection pick-up adjustment type Ii Podesivo
[Ii] instantaneous protection pick-up adjustment range 1.5...12 x In
Ground-fault protection pick-up adjustment type Ig Podesivo, 9 podešavanja
[Ig] ground-fault protection pick-up adjustment range 0.2...1 x In
Ig omogućavanje on/off
Ground-fault protection time delay adjustment type tg Podesivo, 5 podešavanja
[tg] ground-fault protection time delay adjustment range 0…0,4 sekundi I²t=off
0,1…0,4 sekundi I²t=on
Diferencijalna zaštita Bez
Zona selektivne blokade zsi Sa
Number of slots for electrical auxiliaries 6 slot(ova)
Lokalna signalizacija Zauređaj spreman za rad: treperi LED (zelena)
Zapreopterećenje: LED 105 % Ir (crvena)
Zapreopterećenje: LED 90 % Ir (narandžasta)
Tip displeja LCD displej
Tip merenja Multimetar
Komunikacija podataka Indikatori vezani za održavanje
Trenutne i angažovane vrednosti
Kvalitet snage
Maksimalno izmerene/minimalno izmerene veličine
Podešavanja zaštite i alarma
Merenje električne energije
Beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu
Angažovane vrednosti struje i snage
Width (W) 140 mm
Height (H) 255 mm
Depth (D) 110 mm
masa proizvoda 6,05 kg
Okruženje
Standardi EN/IEC 60947
Sertifikacija proizvoda Marine
CCC
EAC
Kategorija prenapona Klasa II
Klasa zaštite od električnog udara Klasa II
Stepen zaprljanosti 3 u skladu sa IEC 60664-1
Ip stepen zaštite IP40 u skladu sa IEC 60529
Ik stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25…70 °C
Temperatura okoline za skladištenje -40…85 °C
Relativna vlažnost 0…95 %
Nadmorska visina za rad uređaja EcoStruxure EV Charging Expert bez promene karakteristika
2000 m...5000 m sa promenom karakteristika
Pakovanje
Tip jedinice pakovanja 1 PCE
Broj jedinica u pakovanju 1 1
Pakovanje 1 težina 5,72 kg
Pakovanje 1 visina 15,2 cm
Pakovanje 1 širina 15,2 cm
Pakovanje 1 dužina 29,2 cm
