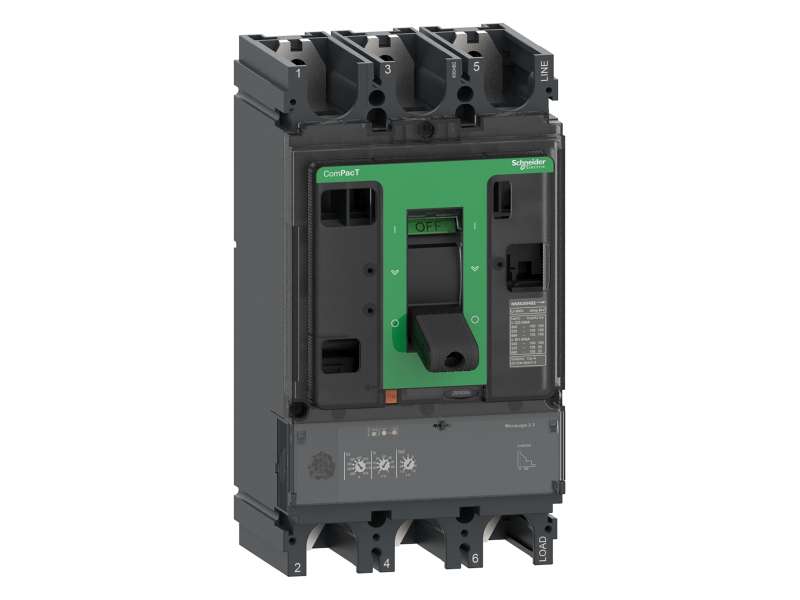

Schneider Electric Prekidač ComPacT NSX400N, 50 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 250 A, 3P 3d;C40N32D250

Schneider Electric Prekidač ComPacT NSX400N, 50 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 250 A, 3P 3d;C40N32D250

prekidač ComPacT NSX400N, 50 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 250 A, 3P 3d...

Brand: Schneider Electric
Šifra: C40N32D250
Dostupnost: Proveriti dostupnost
Cena bez pdv-a: 130.922,00
Cena sa pdv-om: 157.106,40

prekidač ComPacT NSX400N, 50 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 250 A, 3P 3d

Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda Compact NSX nova generacija
Kratko ime uređaja NSX400N
Tip proizvoda ili komponente Prekidač
Primena uređaja Razvod električne energije
Broj polova 3P
Opis zaštićenih polova 3t
[in] nazivna struja 250 A pri 40 °C
[ue] nazivni napon 690 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
22 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
30 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
50 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
42 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level N 50 kA 415 V AC
Ime zaštitne jedinice Micrologic 2.3
Tehnologija zaštitne jedinice Elektronska
Funkcija zaštitne jedinice LSoI
Tip upravljanja Ručica
Circuit breaker mounting mode Fiksno
Dopunske informacije
[ui] nazivni napon izolacije 800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon 8 kV
[Ics] rated service short-circuit breaking capacity 11 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
30 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
42 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost 15000 ciklusa
Električna trajnost 3000 ciklusa pri 690 V In
6000 ciklusa pri 690 V In/2
6000 ciklusa pri 440 V In
12000 ciklusa pri 440 V In/2
Snaga gubitaka 7,5 W
Nosači za montažu Zadnja ploča
Gornji priključak Prednja
Donji priključak Prednji
Povezivanje 45 mm
Tip zaštite L : for zaštita od preopterećenja (dugotrajno)
So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
I : for trenutna zaštita od kratkog spoja
Veličina zaštitne jedinice 250 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection) Podesivo 9 podešavanja
[Ir] long-time protection pick-up adjustment range 70...250 A
Long-time protection delay adjustment type tr Fiksno
[tr] long-time protection delay adjustment range 11 sekundi pri 7.2 x Ir
16 sekundi pri 6 x Ir
400 sekundi pri 1.5 x Ir
Termička memorija 20 minuta pre i nakon okidanja
Short-time protection pick-up adjustment type Isd Podesivo, 9 podešavanja
[Isd] Short-time protection pick-up adjustment range 1.5...10 x Ir
Short-time protection delay adjustment type tsd Fiksno
Instantaneous protection pick-up adjustment type Ii Fiksno
[Ii] instantaneous protection pick-up adjustment range 3000 A
Diferencijalna zaštita Bez
Zona selektivne blokade zsi Bez
Number of slots for electrical auxiliaries 6 slot(ova)
Lokalna signalizacija Zauređaj spreman za rad: treperi LED (zelena)
Zapreopterećenje: LED 105 % Ir (crvena)
Zapreopterećenje: LED 90 % Ir (narandžasta)
Width (W) 140 mm
Height (H) 255 mm
Depth (D) 110 mm
Masa proizvoda 6,05 kg
Okruženje
Standardi EN/IEC 60947
Sertifikacija proizvoda CCC
EAC
Marine
Kategorija prenapona Klasa II
Klasa zaštite od električnog udara Klasa II
Stepen zaprljanosti 3 u skladu sa IEC 60664-1
Ip stepen zaštite IP40 u skladu sa IEC 60529
Ik stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25…70 °C
Temperatura okoline za skladištenje -50…85 °C
Relativna vlažnost 0…95 %
Nadmorska visina za rad uređaja EcoStruxure EV Charging Expert bez promene karakteristika
2000 m...5000 m sa promenom karakteristika
Pakovanje
Tip jedinice pakovanja 1 PCE
Broj jedinica u pakovanju 1 1
Pakovanje 1 težina 5,618 kg
Pakovanje 1 visina 14,8 cm
Pakovanje 1 širina 15,5 cm
Pakovanje 1 dužina 29 cm
Tip jedinice pakovanja 2 S04
Broj jedinica u pakovanju 2 2
Pakovanje 2 težina 12,08 kg
Pakovanje 2 visina 30 cm
Pakovanje 2 širina 40 cm
Pakovanje 2 visina 60 cm
