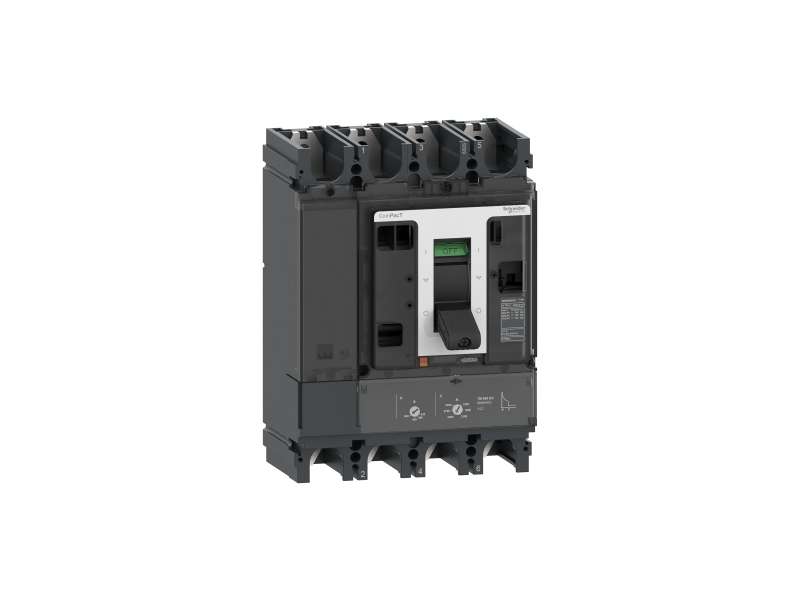

Schneider Electric Prekidač ComPacT NSX400 DC PV, 400 A, 1000 V, TM-D zaštitna jedinica, 4P;C40F4TM400D1
prekidač ComPacT NSX400 DC PV, 400 A, 1000 V, TM-D zaštitna jedinica, 4P...
Cena bez pdv-a: 99.006,80 |
Cena sa pdv-om: 118.808,16 |
prekidač ComPacT NSX400 DC PV, 400 A, 1000 V, TM-D zaštitna jedinica, 4P
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | ComPacT NSX DC PV |
| Kratko ime uređaja | NSX400 DC PV |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Fotonaponska konverzija |
| Broj polova | 4P |
| [in] nazivna struja | 400 A pri 40 °C |
| [ue] nazivni napon | 1000 V DC |
| Tip mreže | DC |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity | 10 kA Icu pri 1000 V DC 4 pola serijski u skladu sa IEC 60947-2 |
| Performance level | F 10 kA 1000 V DC |
| Ime zaštitne jedinice | TM-DC |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 1000 V DC u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 10 kA pri 1000 V DC u skladu sa IEC 60947-2 |
| Mehanička trajnost | 5000 ciklusa |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Nosači za montažu | Zadnja ploča |
| Pozicija montiranja ručice |
Horizontalno i vertikalno Flat on the back |
| Gornji priključak | Prednja |
| Donji priključak |
Prednji Zadnji |
| Povezivanje | 45 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 400 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Podesivo |
| [Ii] instantaneous protection pick-up adjustment range | 5...10 x In |
| Diferencijalna zaštita | Bez |
| Width (W) | 185 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Masa proizvoda | 8,1 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 10,0 kg |
| Pakovanje 1 visina | 30,0 cm |
| Pakovanje 1 širina | 30,0 cm |
| Pakovanje 1 dužina | 40,0 cm |
| Tip jedinice pakovanja 2 | P12 |
| Broj jedinica u pakovanju 2 | 36 |
| Pakovanje 2 težina | 372,0 kg |
| Pakovanje 2 visina | 50,0 cm |
| Pakovanje 2 širina | 80,0 cm |
| Pakovanje 2 visina | 120,0 cm |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | ComPacT NSX DC PV |
| Kratko ime uređaja | NSX400 DC PV |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Fotonaponska konverzija |
| Broj polova | 4P |
| [in] nazivna struja | 400 A pri 40 °C |
| [ue] nazivni napon | 1000 V DC |
| Tip mreže | DC |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity | 10 kA Icu pri 1000 V DC 4 pola serijski u skladu sa IEC 60947-2 |
| Performance level | F 10 kA 1000 V DC |
| Ime zaštitne jedinice | TM-DC |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 1000 V DC u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 10 kA pri 1000 V DC u skladu sa IEC 60947-2 |
| Mehanička trajnost | 5000 ciklusa |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Nosači za montažu | Zadnja ploča |
| Pozicija montiranja ručice |
Horizontalno i vertikalno Flat on the back |
| Gornji priključak | Prednja |
| Donji priključak |
Prednji Zadnji |
| Povezivanje | 45 mm |
