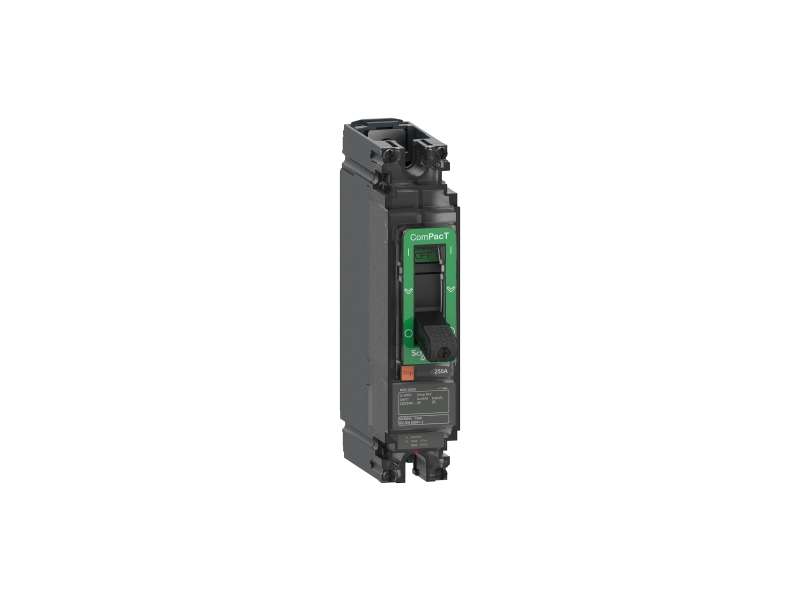

Schneider Electric Prekidač ComPacT NSX250N AC, 25 kA na 240 VAC, TMD zaštitna jedinica 200 A, 1P 1d;C25N1TM200

Schneider Electric Prekidač ComPacT NSX250N AC, 25 kA na 240 VAC, TMD zaštitna jedinica 200 A, 1P 1d;C25N1TM200

prekidač ComPacT NSX250N AC, 25 kA na 240 VAC, TMD zaštitna jedinica 200 A, 1P 1d...

Brand: Schneider Electric
Šifra: C25N1TM200
Dostupnost: Proveriti dostupnost
Cena bez pdv-a: 44.895,00
Cena sa pdv-om: 53.874,00

prekidač ComPacT NSX250N AC, 25 kA na 240 VAC, TMD zaštitna jedinica 200 A, 1P 1d


Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda Compact NSX nova generacija
Kratko ime uređaja NSX250N
Tip proizvoda ili komponente Prekidač
Primena uređaja Razvod električne energije
Broj polova 1P
Opis zaštićenih polova 1D
[in] nazivna struja 200 A pri 40 °C
[ue] nazivni napon 277 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level N 25 kA 240 V AC
Ime zaštitne jedinice TM-D
Tehnologija zaštitne jedinice Termomagnetna
Funkcija zaštitne jedinice Li
Tip upravljanja Ručica
Circuit breaker mounting mode Fiksno
Dopunske informacije
[ui] nazivni napon izolacije 750 V AC 50/60 Hz u skladu sa IEC 60947-2
[uimp] nazivni podnosivi impulsni napon 8 kV u skladu sa IEC 60947-2
[Ics] rated service short-circuit breaking capacity 90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost 10000 ciklusa
Električna trajnost 10000 ciklusa pri 440 V In/2
5000 ciklusa pri 440 V In
Snaga disipacije po polu 15,4 W
Nosači za montažu Zadnja ploča
Pozicija montiranja ručice Horizontalno i vertikalno
Flat on the back
Gornji priključak Prednja
Donji priključak Prednji
Povezivanje 35 mm
Tip zaštite L : for zaštita od preopterećenja (termičkog)
I : for zaštita od kratkog spoja
Veličina zaštitne jedinice 200 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection) Fiksno
[Ir] long-time protection pick-up adjustment range 1 x In
Long-time protection delay adjustment type tr Fiksno
Instantaneous protection pick-up adjustment type Ii Fiksno
[Ii] instantaneous protection pick-up adjustment range 850 A
Diferencijalna zaštita Bez
Width (W) 35 mm
Height (H) 161 mm
Depth (D) 86 mm
Masa proizvoda 0,7 kg
Okruženje
Standardi EN/IEC 60947
Sertifikacija proizvoda CCC
EAC
Marine
Kategorija prenapona Klasa II
Klasa zaštite od električnog udara Klasa II
Stepen zaprljanosti 3 u skladu sa IEC 60664-1
Ip stepen zaštite IP40 u skladu sa IEC 60529
Ik stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25…70 °C
Temperatura okoline za skladištenje -50…85 °C
Relativna vlažnost 0…95 %
Nadmorska visina za rad uređaja EcoStruxure EV Charging Expert bez promene karakteristika
2000 m...5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1 PCE
Broj jedinica u pakovanju 1 1
Pakovanje 1 težina 1,281 kg
Pakovanje 1 visina 8,0 cm
Pakovanje 1 širina 13,0 cm
Pakovanje 1 dužina 18,0 cm
Tip jedinice pakovanja 2 S03
Broj jedinica u pakovanju 2 12
Pakovanje 2 težina 15,859 kg
Pakovanje 2 visina 30,0 cm
Pakovanje 2 širina 30,0 cm
Pakovanje 2 visina 40,0 cm
Tip jedinice pakovanja 3 P12
Broj jedinica u pakovanju 3 180
Pakovanje 3 težina 230,58 kg
Pakovanje 3 visina 150,0 cm
Pakovanje 3 širina 80,0 cm
Pakovanje 3 visina 120,0 cm

Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda Compact NSX nova generacija
Kratko ime uređaja NSX250N
Tip proizvoda ili komponente Prekidač
Primena uređaja Razvod električne energije
Broj polova 1P
Opis zaštićenih polova 1D
[in] nazivna struja 200 A pri 40 °C
[ue] nazivni napon 277 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level N 25 kA 240 V AC
Ime zaštitne jedinice TM-D
