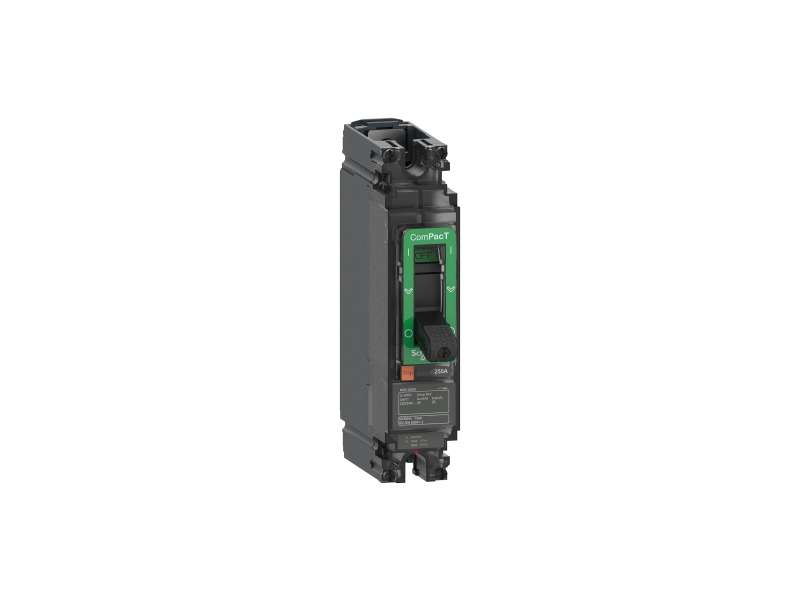

Schneider Electric Prekidač ComPacT NSX160F AC/DC, 18 kA na 240 VAC, TMD zaštitna jedinica 160 A, 1P 1d;C16F1TM160
prekidač ComPacT NSX160F AC/DC, 18 kA na 240 VAC, TMD zaštitna jedinica 160 A, 1P 1d...
Cena bez pdv-a: 24.368,00 |
Cena sa pdv-om: 29.241,60 |
prekidač ComPacT NSX160F AC/DC, 18 kA na 240 VAC, TMD zaštitna jedinica 160 A, 1P 1d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX160F |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 1P |
| Opis zaštićenih polova | 1D |
| [in] nazivna struja | 160 A pri 40 °C |
| [ue] nazivni napon |
277 V AC 50/60 Hz 250 V DC 50/60 Hz |
| Tip mreže |
AC DC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
18 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 250 V DC 1 pol u skladu sa IEC 60947-2 |
| Performance level | F 18 kA 240 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
18 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 250 V DC u skladu sa IEC 60947-2 |
| Mehanička trajnost | 20000 ciklusa |
| Električna trajnost |
20000 ciklusa pri 277 V In/2 10000 ciklusa pri 277 V In |
| Snaga disipacije po polu | 13,95 W |
| Nosači za montažu | Zadnja ploča |
| Pozicija montiranja ručice |
Horizontalno i vertikalno Flat on the back |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 160 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Fiksno |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 1250 A |
| Diferencijalna zaštita | Bez |
| Width (W) | 35 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Masa proizvoda | 0,7 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 0,741 kg |
| Pakovanje 1 visina | 4,0 cm |
| Pakovanje 1 širina | 13,0 cm |
| Pakovanje 1 dužina | 17,5 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 12 |
| Pakovanje 2 težina | 9,292 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 cm |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX160F |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 1P |
| Opis zaštićenih polova | 1D |
| [in] nazivna struja | 160 A pri 40 °C |
| [ue] nazivni napon |
277 V AC 50/60 Hz 250 V DC 50/60 Hz |
| Tip mreže |
AC DC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
18 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 250 V DC 1 pol u skladu sa IEC 60947-2 |
| Performance level | F 18 kA 240 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
18 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 250 V DC u skladu sa IEC 60947-2 |
| Mehanička trajnost | 20000 ciklusa |
