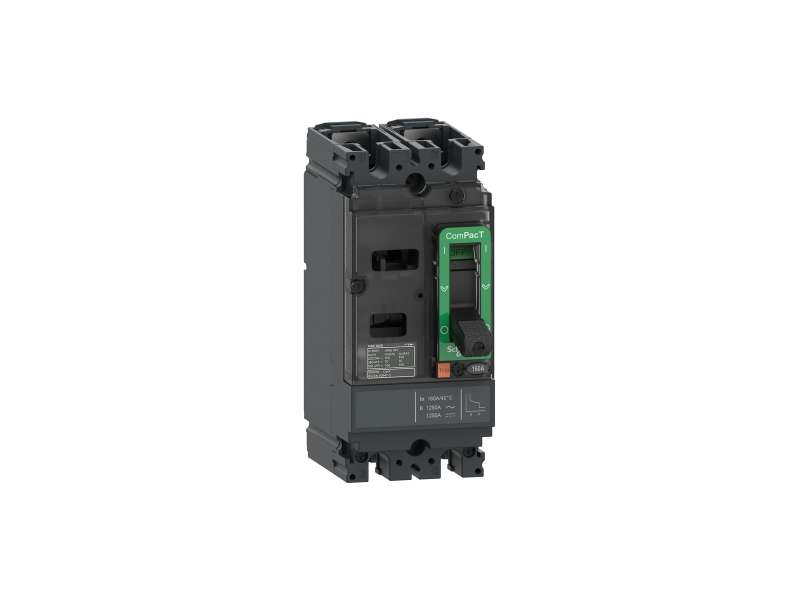

Schneider Electric Prekidač ComPacT NSX100F AC/DC, 18 kA na 415 VAC, TMD zaštitna jedinica 30 A, 2P 2d;C10F2TM030
prekidač ComPacT NSX100F AC/DC, 18 kA na 415 VAC, TMD zaštitna jedinica 30 A, 2P 2d...
Cena bez pdv-a: 16.693,00 |
Cena sa pdv-om: 20.031,60 |
prekidač ComPacT NSX100F AC/DC, 18 kA na 415 VAC, TMD zaštitna jedinica 30 A, 2P 2d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX100F |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 2P |
| Opis zaštićenih polova | 2D |
| [in] nazivna struja | 30 A pri 40 °C |
| [ue] nazivni napon |
690 V AC 50/60 Hz 500 V DC |
| Tip mreže |
AC DC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
36 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 18 kA Icu pri 380/415 V AC 50/60 Hz 1P u skladu sa IEC 60947-2 15 kA Icu pri 440 V AC 50/60 Hz 1P u skladu sa IEC 60947-2 10 kA Icu pri 500/525 V AC 50/60 Hz 2P u skladu sa IEC 60947-2 5 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 250 V DC 50/60 Hz 1 pol u skladu sa IEC 60947-2 36 kA Icu pri 500 V DC 50/60 Hz 2 pola serijski u skladu sa IEC 60947-2 |
| Performance level | F 18 kA 415 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
36 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 18 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 15 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 5 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 250 V DC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 500 V DC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 20000 ciklusa |
| Električna trajnost |
20000 ciklusa pri 277 V In/2 10000 ciklusa pri 277 V In |
| Snaga disipacije po polu | 3,94 W |
| Nosači za montažu | Zadnja ploča |
| Pozicija montiranja ručice |
Horizontalno i vertikalno Flat on the back |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 30 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Fiksno |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 300 A |
| Diferencijalna zaštita | Bez |
| Width (W) | 70 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Masa proizvoda | 1,2 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,281 kg |
| Pakovanje 1 visina | 8,0 cm |
| Pakovanje 1 širina | 13,0 cm |
| Pakovanje 1 dužina | 18,0 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 12 |
| Pakovanje 2 težina | 15,859 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 cm |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX100F |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 2P |
| Opis zaštićenih polova | 2D |
| [in] nazivna struja | 30 A pri 40 °C |
| [ue] nazivni napon |
690 V AC 50/60 Hz 500 V DC |
| Tip mreže |
AC DC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
36 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 18 kA Icu pri 380/415 V AC 50/60 Hz 1P u skladu sa IEC 60947-2 15 kA Icu pri 440 V AC 50/60 Hz 1P u skladu sa IEC 60947-2 10 kA Icu pri 500/525 V AC 50/60 Hz 2P u skladu sa IEC 60947-2 5 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 250 V DC 50/60 Hz 1 pol u skladu sa IEC 60947-2 36 kA Icu pri 500 V DC 50/60 Hz 2 pola serijski u skladu sa IEC 60947-2 |
| Performance level | F 18 kA 415 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
