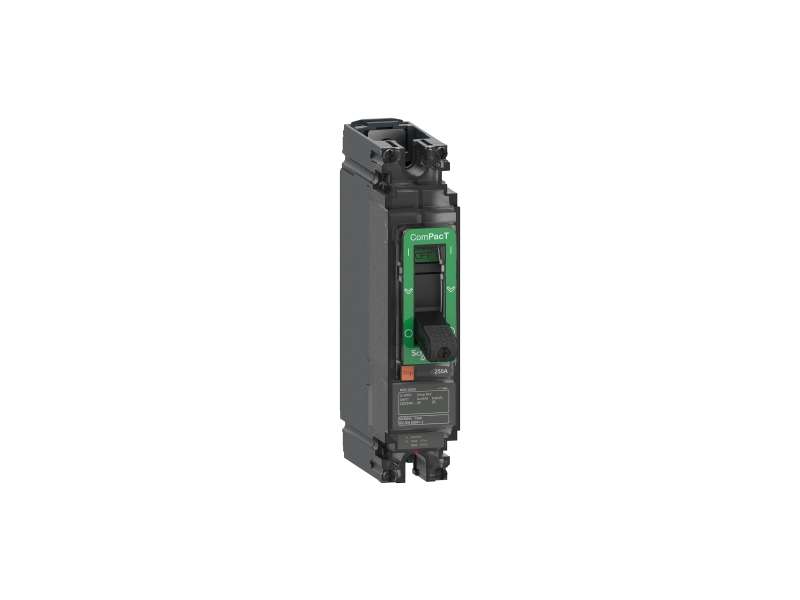

prekidač ComPacT NSX100F AC/DC, 18 kA na 240 VAC, TMD zaštitna jedinica 80 A, 1P 1d
Osnovne informacije
|
Grupa proizvoda |
ComPacT nove generacije |
|
Ime proizvoda |
Compact NSX nova generacija |
|
Kratko ime uređaja |
NSX100F |
|
Tip proizvoda ili komponente |
Prekidač |
|
Primena uređaja |
Razvod električne energije |
|
Broj polova |
1P |
|
Opis zaštićenih polova |
1D |
|
[in] nazivna struja |
80 A pri 40 °C |
|
[ue] nazivni napon |
277 V AC 50/60 Hz
250 V DC 50/60 Hz |
|
Tip mreže |
AC
DC |
|
Mrežna frekvencija |
50/60 Hz |
|
Pogodno za izolaciju |
Da u skladu sa EN/IEC 60947-2 |
|
Kategorija upotrebe |
Kategorija A |
|
[Icu] rated ultimate short-circuit breaking capacity |
18 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA Icu pri 250 V DC u skladu sa IEC 60947-2 |
|
Performance level |
F 18 kA 240 V AC |
|
Ime zaštitne jedinice |
TM-D |
|
Tehnologija zaštitne jedinice |
Termomagnetna |
|
Funkcija zaštitne jedinice |
Li |
|
Tip upravljanja |
Ručica |
|
Circuit breaker mounting mode |
Fiksno |
Dopunske informacije
|
[ui] nazivni napon izolacije |
750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|
[uimp] nazivni podnosivi impulsni napon |
8 kV u skladu sa IEC 60947-2 |
|
[Ics] rated service short-circuit breaking capacity |
18 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA pri 250 V DC u skladu sa IEC 60947-2 |
|
Mehanička trajnost |
20000 ciklusa |
|
Električna trajnost |
20000 ciklusa pri 277 V In/2
10000 ciklusa pri 277 V In |
|
Snaga disipacije po polu |
8,77 W |
|
Nosači za montažu |
Zadnja ploča |
|
Pozicija montiranja ručice |
Horizontalno i vertikalno
Flat on the back |
|
Gornji priključak |
Prednja |
|
Donji priključak |
Prednji |
|
Povezivanje |
35 mm |
|
Tip zaštite |
L : for zaštita od preopterećenja (termičkog)
I : for zaštita od kratkog spoja |
|
Veličina zaštitne jedinice |
80 A pri 40 °C |
|
Long-time pick-up adjustment type Ir (thermal protection) |
Fiksno |
|
[Ir] long-time protection pick-up adjustment range |
1 x In |
|
Long-time protection delay adjustment type tr |
Fiksno |
|
Instantaneous protection pick-up adjustment type Ii |
Fiksno |
|
[Ii] instantaneous protection pick-up adjustment range |
640 A |
|
Diferencijalna zaštita |
Bez |
|
Width (W) |
35 mm |
|
Height (H) |
161 mm |
|
Depth (D) |
86 mm |
|
Masa proizvoda |
0,7 kg |
Okruženje
|
Standardi |
EN/IEC 60947 |
|
Sertifikacija proizvoda |
CCC
EAC
Marine |
|
Kategorija prenapona |
Klasa II |
|
Klasa zaštite od električnog udara |
Klasa II |
|
Stepen zaprljanosti |
3 u skladu sa IEC 60664-1 |
|
Ip stepen zaštite |
IP40 u skladu sa IEC 60529 |
|
Ik stepen zaštite |
IK07 u skladu sa IEC 62262 |
|
Temperatura okoline za rad uređaja |
-25…70 °C |
|
Temperatura okoline za skladištenje |
-50…85 °C |
|
Relativna vlažnost |
0…95 % |
|
Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika
2000 m...5000 m sa promenom karakteristika |
Pakovanje
|
Tip jedinice pakovanja 1 |
PCE |
|
Broj jedinica u pakovanju 1 |
1 |
|
Pakovanje 1 težina |
750,0 g |
|
Pakovanje 1 visina |
5,0 cm |
|
Pakovanje 1 širina |
13,0 cm |
|
Pakovanje 1 dužina |
18,0 cm |
|
Tip jedinice pakovanja 2 |
S03 |
|
Broj jedinica u pakovanju 2 |
12 |
|
Pakovanje 2 težina |
9,079 kg |
|
Pakovanje 2 visina |
30,0 cm |
|
Pakovanje 2 širina |
30,0 cm |
|
Pakovanje 2 visina |
40,0 cm |
