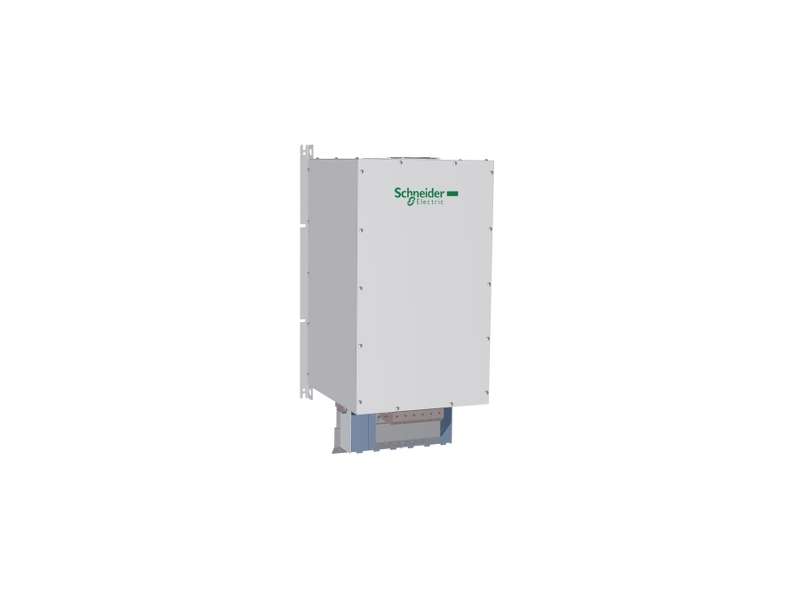

Schneider Electric Passive filter - 395 A - 400 V - 50 Hz - for variable speed drive;VW3A46118

passive filter - 395 A - 400 V - 50 Hz - for variable speed drive...

Brand: Schneider Electric
Šifra: VW3A46118
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 1.423.275,00

Cena sa pdv-om: 1.707.930,00

Kolicina:

Opis
Specifikacija

passive filter - 395 A - 400 V - 50 Hz - for variable speed drive

Osnovne informacije
Tip proizvoda ili komponente	Pasivni filter
Specifične primene proizvoda	Smanjenje strujnih harmonika

Dopunske informacije
Kompatibilnost grupe proizvoda	Altivar 61 Altivar Process ATV600 Altivar Process ATV900 Altivar 71
[us] nazivni napon napajanja	400 V +/- 10 %
power supply frequency	50 Hz +/- 2 %
Količina po frekventnom regulatoru	3 filtera po uređaju za frekventni regulator ATV61H motor: 560 kW/800 hp 3 filtera po uređaju za frekventni regulator ATV61Q motor: 560 kW/800 hp 2 filtera po uređaju za frekventni regulator ATV71H motor: 250 kW/400 hp 1 filter po uređaju za frekventni regulator ATV61H motor: 220 kW/350 hp 1 filter po uređaju za frekventni regulator ATV71H motor: 200 kW/300 hp 1 filter po uređaju za frekventni regulator ATV61Q motor: 200 kW/300 hp 1 filter po uređaju za frekventni regulator ATV61Q motor: 220 kW/350 hp 1 filter po uređaju za frekventni regulator ATV71Q motor: 200 kW/300 hp 1 filter po uređaju za frekventni regulator ATV71Q motor: 220 kW/350 hp 1 filter po uređaju za frekventni regulator ATV630 montaža na zid, motor: 220 kW/350 hp 1 filter po uređaju za frekventni regulator ATV930 montaža na zid, motor: 220 kW/350 hp
[in] nazivna struja	380 A za ulaz 395 A za izlaz
Broj faza mreže	Trofazne
Thdi	10 % za frekventni regulator ATV61H motor: 560 kW/800 hp 10 % za frekventni regulator ATV61Q motor: 560 kW/800 hp 10 % za frekventni regulator ATV71H motor: 250 kW/400 hp 10 % za frekventni regulator ATV61H motor: 220 kW/350 hp 10 % za frekventni regulator ATV71H motor: 200 kW/300 hp 10 % za frekventni regulator ATV61Q motor: 200 kW/300 hp 10 % za frekventni regulator ATV61Q motor: 220 kW/350 hp 10 % za frekventni regulator ATV71Q motor: 200 kW/300 hp 10 % za frekventni regulator ATV71Q motor: 220 kW/350 hp 10 % za frekventni regulator ATV630 motor: 220 kW/350 hp 10 % za frekventni regulator ATV930 motor: 220 kW/350 hp
Maksimalna struja	1.5 x nazivna struja (trajanje = 60 s)
Efikasnost	98 %
Termički gubici	1175 W
Cos ϕ	1 (150 % linijske struje) 0,85 (75 % linijske struje) 0,99 (100 % linijske struje)
Električna veza	A, B priključak, kapacitet priključka: 2.5 mm² X1-1...X2-3 priključak, kapacitet priključka: 25...300 mm²
Električna klasa izolacije	Klasa F
Masa proizvoda	172 kg

Okruženje
Ip stepen zaštite	IP20 IP55 (montaža kućišta)
Otpornost na vibracije	2 mm između pikova (f= 5…13,2 Hz) u skladu sa EN 60068-2-6 0.7 g (f= 13,2…150 Hz) u skladu sa EN 60068-2-6
Relativna vlažnost	5…85 % bez kondenzacije
Temperatura okoline za rad	45…60 °C (sa smanjenjem vrednosti struje 3 % na °C) 5…45 °C (bez smanjenja struje)
Temperatura okoline za skladištenje	-25…55 °C skladištenje u originalnom pakovanju -25…65 °C tokom transporta
Nadmorska visina za rad uređaja	<= 1000 m bez smanjenja struje > 1000...4000 m sa smanjenjem vrednosti struje 5 % na 1000 m
Standardi	EN/IEC 61000-2-4 EN/IEC 61000-3-4 EN/IEC 61000-2-2 EN/IEC 61000-3-12 G5/4 preporuka inženjera EN/IEC 61000-3-2

Pakovanje
Pakovanje 1 težina	185,000 kg
Pakovanje 1 visina	0,720 dm
Pakovanje 1 širina	0,800 dm
Pakovanje 1 dužina	1,200
