TeSys

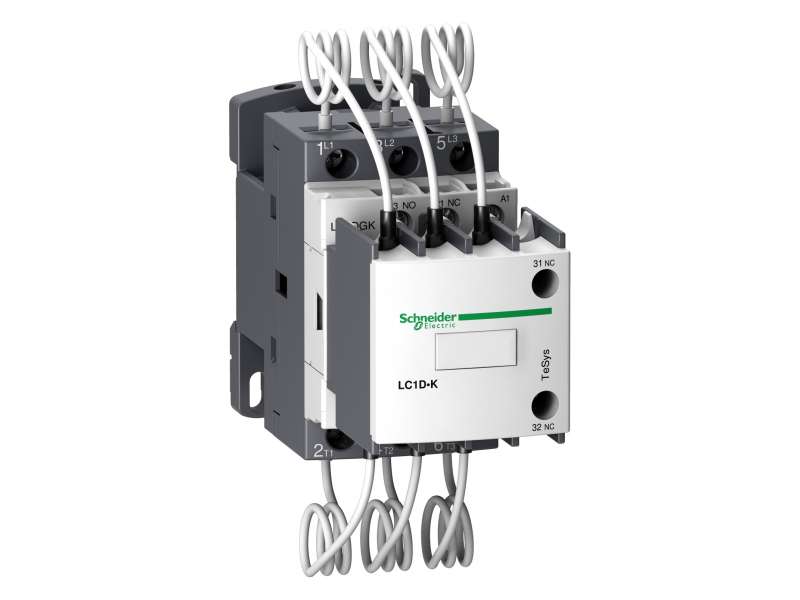

TeSys LC1D.K

Kontaktor za kondenzatorske baterije

LC1DGK

Upravljanje

Korekcija faktora snage

AC-6B

3P

3 NO

Power circuit: 690 V AC 50/60 Hz

9,5 kvar pri 230 V AC 50 Hz pri <60 °C
16,7 kvar pri 400 V AC 50 Hz pri <60 °C
18 kvar pri 440 V AC 50 Hz pri <60 °C
28,5 kvar pri 690 V AC 50 Hz pri <60 °C

AC pri 50/60 Hz

240 V AC 50/60 Hz

1 NO + 2 NC trenutno

300000 ciklusa pri Ue 400 V
200000 ciklusa pri Ue 690 V

DIN šina
Ploča

EN/IEC 60947-1
EN/IEC 60947-4-1

IECEE CB Scheme

Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: jednožični
Upravljačko kolo: vijčani priključni blokovi 2 1…4 mm² - krutost kabla: jednožični
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Kolo napajanja: vijčani priključni blokovi 1 2,5…16 mm² - krutost kabla: jednožični
Kolo napajanja: vijčani priključni blokovi 2 2,5…6 mm² - krutost kabla: jednožični
Kolo napajanja: vijčani priključni blokovi 1 1,5…10 mm² - krutost kabla: fleksibilni bez kablovskog završetka
Kolo napajanja: vijčani priključni blokovi 2 1,5…6 mm² - krutost kabla: fleksibilni bez kablovskog završetka
Power circuit: screw clamp terminals 1 1…10 mm² - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible with cable end

Control circuit: 1.7 N.m - on screw clamp terminals
Kolo napajanja: 2,5 N.m - na vijčani priključni blokovi

240 ciklusa/h

tip mehanički povezani 1 NO + 2 NC u skladu sa IEC 60947-5-1

IP20 front face conforming to IEC 60529

-5…60 °C

-60…80 °C

0...3000 m

125 mm

45 mm

127 mm

0,6 kg

PCE

1

555 g

7 cm

20 cm

23 cm

Green Premium proizvod

REACh deklaracija

Da

Usaglašeno
EU RoHS deklaracija
