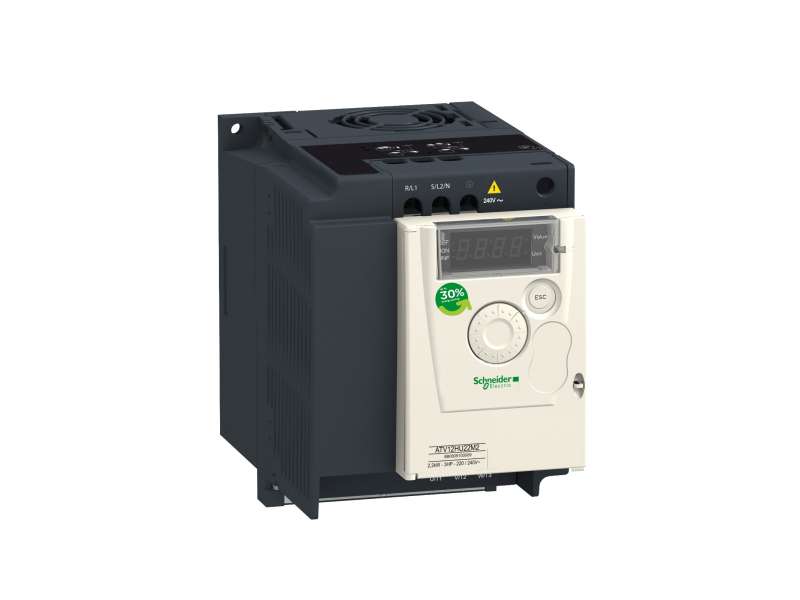

Altivar 12

Frekventni regulator

Asinhroni motori

Jednostavna mašina

Sa hladnjakom

ATV12

Set od 1

Integrisani

Sa

Monofazne

200...240 V - 15...10 %

1,5 kW

2 hp

Modbus

17,8 A pri 200 V
14,9 A pri 240 V

1…20

150…170 % nazivnog momenta u zavisnosti od veličine regulatora i motora

Fluks vektorska kontrola bez senzora
Kvadratno U/f upravljanje
U/f upravljanje

IP20 bez zaštitne pločice na gornjem delu

45 dB

50/60 Hz +/- 5 %

1 RJ45 (na prednjem delu) za Modbus

2-žični RS 485 za Modbus

RTU za Modbus

4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s

1…247 za Modbus

Čitanje holding registara (03) 29 reči
Upis pojedinačnog registra (06) 29 reči
Upis više registara (16) 27 reči
Čitanje/upis više registara (23) 4/4 reči
Čitanje identifikacije uređaja (43)

1 kA

7,5 A pri 4 kHz

11,2 A za 60 s

0,5…400 Hz

4 kHz

2...16 kHz podesivo
4...16 kHz sa faktorom smanjenja karakteristika

Do 70 % nazivnog momenta bez kočionog otpornika

Podesiva
Fabrički predefinisana

200...240 V trofazne

Priključak, kapacitet stezaljke: 5.5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC)

1,2 N.m

Električna između napajanja i upravljanja

Interno napajanje za potenciometar: 5 V DC (4,75…5,25 V), <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
Interno napajanje za digitalne ulaze: 24 V DC (20,4…28,8 V), <100 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja

1

Podesiva struja AI1 0...20 mA 250 Ω
Podesivi napon AI1 0...10 V 30 kOhm
Podesivi napon AI1 0...5 V 30 kOhm

4

Podesivi LI1...LI4 24 V 18...30 V

Negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), ulazna impedansa 3.5 kΩ
Pozitivna logika (source), 0...< 5 V (stanje 0), > 11 V (stanje 1)

20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz
10 milisekundi za analogni ulaz

+/- 0.3 % maksimalne vrednosti za analogni ulaz

1

AO1 softverski podesivi napon: 0...10 V, impedansa: 470 Ω, rezolucija 8 bitova
AO1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 8 bitova

2

Digitalni izlaz LO+, LO-
Zaštićeni relejni izlaz R1A, R1B, R1C 1 C/O

5 mA pri 24 V DC za digitalni izlaz

2 A 250 V AC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
2 A 30 V DC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
3 A 250 V AC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz
4 A 30 V DC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz

U
S
Linearno od 0 do 999.9 s

Sa ubacivanjem DC struje, <30 sekundi

Prenapon napajanja
Podnapon napajanja
Prekostrujna između izlaznih faza i uzemljenja
Zaštita od pregrevanja
Kratki spoj između faza motora
Protiv gubitka faze u trofaznom sistemu
Termička zaštita motora frekventnim regulatorom stalnim proračunom I²t

Analogni ulaz: konvertor A/D, 10 bita
Displej: 0.1 Hz

20 milisekundi +/- 1 ms za promenu reference

CE

Vertikalno +/- 10 stepeni

142 mm

105 mm

156,2 mm

1,4 kg

Osnovna

Komercijalna oprema

Mixer Komercijalna oprema
Other application Komercijalna oprema
Ironing Textile

Frekventni regulator

Test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa EN/IEC 61000-4-4
Test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa EN/IEC 61000-4-2
Otpornost na emisije vezane sa vodovima nivo 3 u skladu sa EN/IEC 61000-4-6
Test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa EN/IEC 61000-4-3
Test otpornosti udara nivo 3 u skladu sa EN/IEC 61000-4-5
Test otpornosti propada i prekida napona u skladu sa EN/IEC 61000-4-11

Emisije vezane sa zračenjem okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...16 kHz oklopljen motorni kabl
Emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <5 m
Emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <20 m
Emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m
Emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 2 kategorija C3 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m
Emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...16 kHz oklopljen motorni kabl <5 m
Emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <10 m

CSA
GOST
UL
NOM
C-Tick

1 gn (f = 13…200 Hz) u skladu sa EN/IEC 60068-2-6
1.5 mm između pikova (f = 3…13 Hz) - uređaj nemontiran na simetričnu DIN šinu - u skladu sa EN/IEC 60068-2-6

15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27

5…95 % bez kondenzacije u skladu sa IEC 60068-2-3
5…95 % bez kapljica vode u skladu sa IEC 60068-2-3

-25…70 °C

-10…50 °C zaštitni poklopac uklonjen sa gornje strane frekventnog regulatora
50…60 °C sa smanjenjem vrednosti struje 2.2 % na °C

> 1000...2000 m sa smanjenjem vrednosti struje 1 % na 100 m
<= 1000 m bez smanjenja karakteristika

PCE

1

1,738 kg

23 cm

20 cm

21,5 cm

P06

30

64,84 kg

80 cm

80 cm

60 cm

Green Premium proizvod

REACh deklaracija

Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
EU RoHS deklaracija

Da

Da

RoHS deklaracija za Kinu

Profil ekološke prihvatljivosti proizvoda

Informacije o kraju radnog veka

Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.

18 meseci
