TeSys

TeSys U

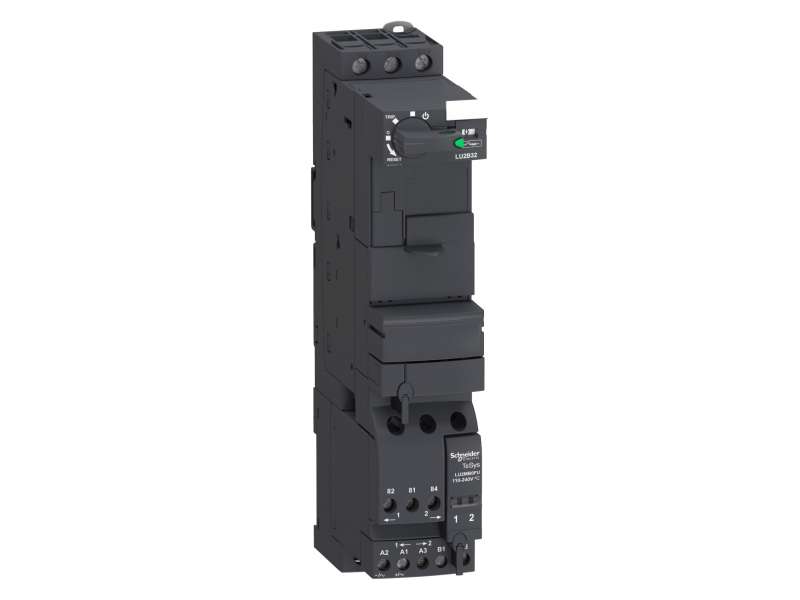

LU2B

Baza za promenu smera

Upravljanje motorima
Zaštita motora

Kontrolna jedinica LUC.X6FU
Kontrolna jedinica LUC.1XFU
Kontrolna jedinica LUC.05FU
Kontrolna jedinica LUC.12FU
Kontrolna jedinica LUC.18FU
Kontrolna jedinica LUC.32FU

3P

Da

690 V AC za kolo napajanja

40...60 Hz

32 A

28,5 A pri <= 440 V
23 A pri 500 V
21 A pri 690 V

AC-43
AC-44
AC-41

50 kA pri 230 V
50 kA pri 440 V
10 kA pri 500 V
4 kA pri 690 V

1 NO + 1 NC

tip povezani kontakti (1 NO + 1 NC) u skladu sa IEC 60947-4-1
tip preslikani kontakt (1 NC) u skladu sa IEC 60947-1

110...240 V AC 50/60 Hz
110...220 V DC

55 V DC propad napona
55 V AC propad napona
88...242 V DC u radu
88...264 V AC u radu

1000 mA pri 110...220 V DC I maksimalno za vreme zatvaranja
1000 mA pri 110...240 V AC I maksimalno za vreme zatvaranja

3 W za upravljačko kolo sa LUCA, LUCB, LUCC, LUCD
1,8 W za upravljačko kolo sa LUCM

25 milisekundi AC 50/60 Hz
15 milisekundi DC

B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1

150 ms sa promenom smera za kolo napajanja
35 ms opening for control circuit
75 ms bez promene smera za kolo napajanja
50 ms zatvaranje za upravljačko kolo

15 miliona ciklusa

3600 ciklusa/h

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Marine

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, sa faznom pregradom
CSA C22.2 No 60947-4-1, sa faznom pregradom

690 V u skladu sa IEC 60947-6-2 (stepen zaprljanosti 3)
600 V u skladu sa UL 60947-4-1
600 V u skladu sa CSA C22.2 No 60947-4-1

6 kV u skladu sa IEC 60947-6-2

400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 dodatak N
400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 dodatak N

Kačenjem (DIN šina)
Pričvršćivanje zavrtnjem (ploča)

Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,34…1,5 mm² fleksibilni sa
Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,75…1,5 mm² fleksibilni bez kablovskog završetka
Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,75…1,5 mm² kruti
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,34…1,5 mm² fleksibilni sa
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,75…1,5 mm² fleksibilni bez kablovskog završetka
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,75…1,5 mm² kruti
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…10 mm² kruti
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…6 mm² fleksibilni sa
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2,5…10 mm² fleksibilni bez kablovskog završetka
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1…6 mm² fleksibilni sa
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1…6 mm² kruti
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1,5…6 mm² fleksibilni bez kablovskog završetka

Upravljačko kolo: 0,8…1,2 N.m ravan odvijač 5 mm
Upravljačko kolo: 0,8…1,2 N.m Philips no 1 odvijač 5 mm
Kolo napajanja: 1,9…2,5 N.m ravan odvijač 6 mm
Kolo napajanja: 1,9…2,5 N.m Philips No 2 odvijač 6 mm

45 mm

224 mm

126 mm

1,27 kg

LU2B

IP20 u skladu sa IEC 60947-1 (prednji panel i ožičeni terminali)
IP20 u skladu sa IEC 60947-1 (ostale strane)
IP40 u skladu sa IEC 60947-1 (prednji panel van zone povezivanja)

TH u skladu sa IEC 60068

-25…60 °C sa LUCM
-25…70 °C sa LUCA, LUCB, LUCC, LUCD
