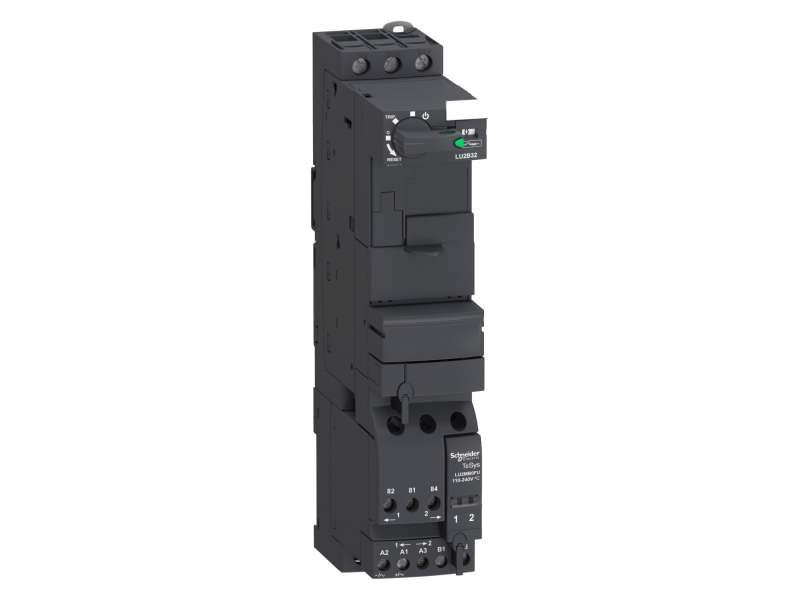

TeSys

TeSys U

LU2B

Baza za promenu smera

Upravljanje motorima
Zaštita motora

Kontrolna jedinica LUC.X6BL
Kontrolna jedinica LUC.1XBL
Kontrolna jedinica LUC.05BL
Kontrolna jedinica LUC.12BL
Kontrolna jedinica LUC.18BL
Kontrolna jedinica LUC.32BL

3P

Da

690 V AC za kolo napajanja

40...60 Hz

32 A

28,5 A pri <= 440 V
23 A pri 500 V
21 A pri 690 V

AC-43
AC-44
AC-41

50 kA pri 230 V
50 kA pri 440 V
10 kA pri 500 V
4 kA pri 690 V

1 NO + 1 NC

tip povezani kontakti (1 NO + 1 NC) u skladu sa IEC 60947-4-1
tip preslikani kontakt (1 NC) u skladu sa IEC 60947-1

24 V DC

14.5 V DC propad napona
20...27 V DC u radu

120 mA pri 24 V DC I maksimalno za vreme zatvaranja
120 mA pri 24 V DC I rms u upotrebi sa

3 W za upravljačko kolo sa LUCA, LUCB, LUCC, LUCD
1,8 W za upravljačko kolo sa LUCM

15 milisekundi DC

B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1

150 ms sa promenom smera za kolo napajanja
75 ms bez promene smera za kolo napajanja
35 ms otvaranje sa LUCA, LUCB, LUCC, LUCD, LUCM za upravljačko kolo
75 ms zatvaranje sa LUCM za upravljačko kolo
70 ms zatvaranje sa LUCA, LUCB, LUCC, LUCD za upravljačko kolo

15 miliona ciklusa

3600 ciklusa/h

CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Marine

EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, sa faznom pregradom
CSA C22.2 No 60947-4-1, sa faznom pregradom

690 V u skladu sa IEC 60947-6-2 (stepen zaprljanosti 3)
600 V u skladu sa UL 60947-4-1
600 V u skladu sa CSA C22.2 No 60947-4-1

6 kV u skladu sa IEC 60947-6-2

400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 dodatak N
400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 dodatak N

Kačenjem (DIN šina)
Pričvršćivanje zavrtnjem (ploča)

Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,34…1,5 mm² fleksibilni sa
Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,75…1,5 mm² fleksibilni bez kablovskog završetka
Upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 0,75…1,5 mm² kruti
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,34…1,5 mm² fleksibilni sa
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,75…1,5 mm² fleksibilni bez kablovskog završetka
Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 0,75…1,5 mm² kruti
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…10 mm² kruti
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…6 mm² fleksibilni sa
Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2,5…10 mm² fleksibilni bez kablovskog završetka
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1…6 mm² fleksibilni sa
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1…6 mm² kruti
Kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1,5…6 mm² fleksibilni bez kablovskog završetka

Upravljačko kolo: 0,8…1,2 N.m ravan odvijač 5 mm
Upravljačko kolo: 0,8…1,2 N.m Philips no 1 odvijač 5 mm
Kolo napajanja: 1,9…2,5 N.m ravan odvijač 6 mm
Kolo napajanja: 1,9…2,5 N.m Philips No 2 odvijač 6 mm

45 mm

224 mm

126 mm

1,27 kg

LU2B

IP20 u skladu sa IEC 60947-1 (prednji panel i ožičeni terminali)
IP20 u skladu sa IEC 60947-1 (ostale strane)
IP40 u skladu sa IEC 60947-1 (prednji panel van zone povezivanja)

TH conforming to IEC 60068

-25…60 °C sa LUCM
-25…70 °C sa LUCA, LUCB, LUCC, LUCD
