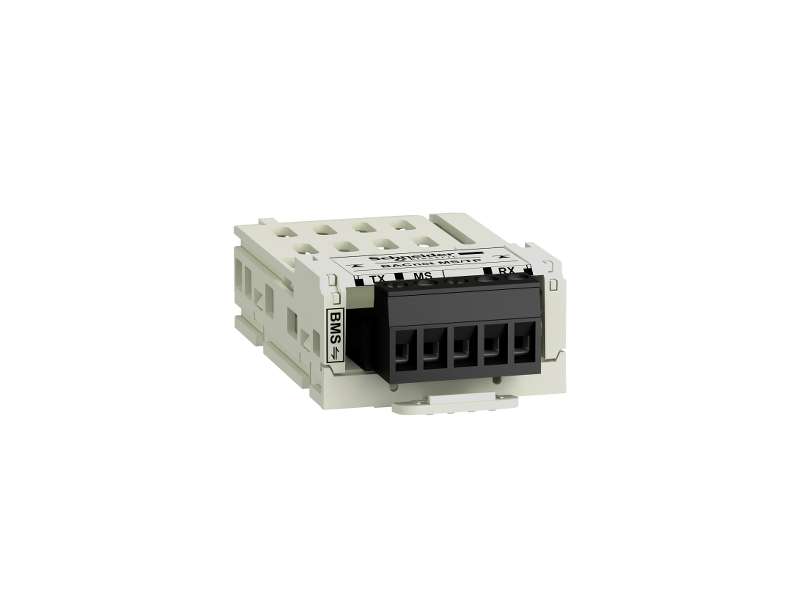

Schneider Electric BACnet MS/TP komunikacioni modul - Altivar Process ATV600;VW3A3725

BACnet MS/TP komunikacioni modul - Altivar Process ATV600...

Brand: Schneider Electric
Šifra: VW3A3725
Dostupnost: Proveriti dostupnost

Cena na upit

Opis
Specifikacija

BACnet MS/TP komunikacioni modul - Altivar Process ATV600

Osnovne informacije
Grupa proizvoda	Altivar
Tip proizvoda ili komponente	Komunikacioni modul

Dopunske informacije
Kompatibilnost grupe proizvoda	Altivar Process Modular Altivar Process ATV600
Kompatibilnost proizvoda	ATV600
Protokol komunikacionog porta	BACnet MS/TP
Električna veza	Vijčani priključni blok 5-pinski odvojiv priključni blok, BACnet MS/TP
Brzina prenosa	9.6, 19.2, 38.4, 76.8 kbit/s
Posrednik za prenos	2 upredene parice
Komunikacioni servis	AV, BV, MSV za BACnet MS/TP COV obaveštenje
Tip komunikacione mreže	RS485
Tip displeja	1 LED za grešku 1 LED za aktivnost prenosa 1 LED za aktivnost prijema (RX) 1 LED za status modula
Masa proizvoda	0,035 kg

Okruženje
Ip stepen zaštite	IP20
Temperatura okoline za rad uređaja	-20…65 °C
Temperatura okoline za skladištenje	-25…70 °C
relativna vlažnost	5…95 % bez kondenzacije
Nadmorska visina za rad	EcoStruxure EV Charging Expert
Nadmorska visina skladištenja	0…3048 m
Otpornost na vibracije	1.5 mm (f = 3…13 Hz) 1 mm (f = 13…23 Hz) 2 gn (f = 13…150 Hz)
Otpornost na udare	15 gn za 11 milisekundi
Elektromagnetna kompatibilnost	EMC otpornost u skladu sa EN/IEC 61000-6-1 EMC otpornost nivo 2 u skladu sa EN/IEC 60730-1 Elektrostatička pražnjenja nivo 3B u skladu sa IEC 61000-4-2 Emisije vezane sa zračenjem radio polja nivo 3A u skladu sa IEC 61000-4-3 Test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4B u skladu sa IEC 61000-4-4 Test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 Radio smetnje emisije vezane sa vodovima nivo 3A u skladu sa IEC 61000-4-6 EMC za emisije vezane sa vodovima nivo 2 u skladu sa EN/IEC 60730-1 EMC za emisije vezane sa vodovima u skladu sa EN/IEC 61000-6-3
Sertifikacije proizvoda	BTL CSA UL 508 UL 873

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	64,0 g
Pakovanje 1 visina	4,5 cm
Pakovanje 1 širina	6,2 cm
Pakovanje 1 dužina	8,8 cm
Tip jedinice pakovanja 2	S03
Broj jedinica u pakovanju 2	100
Pakovanje 2 težina	6,871 kg
Pakovanje 2 visina	30,0 cm
Pakovanje 2 širina	30,0 cm
Pakovanje 2 visina	40,0 cm
