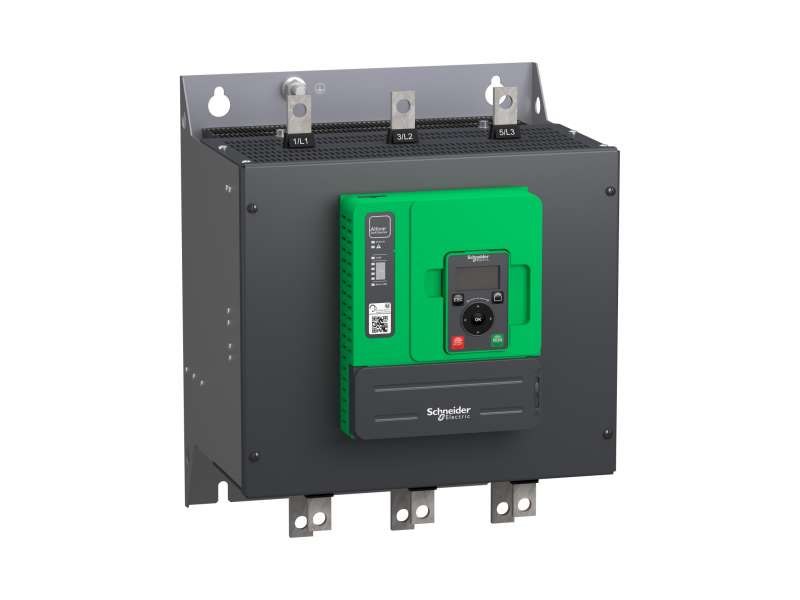

Schneider Electric Altivar Soft Starter ATS480, 210 A, 208...690V AC, napajanje upravljanja 110...230V AC; ATS480C21Y
Zamena za ATS48C21Q . Altivar Soft Starter ATS480, 210 A, 208...690V AC, napajanje upravljanja 110...230V AC; ATS480C21Y...
Cena bez pdv-a: 404.119,00 |
Cena sa pdv-om: 484.942,80 |
Zamena za ATS48C21Q. Altivar Soft Starter ATS480, 210 A, 208...690V AC, napajanje upravljanja 110...230V AC; ATS480C21Y
| Grupa proizvoda | Altivar Soft Starter ATS480 |
|---|---|
| Tip proizvoda ili komponente | Soft starter |
| Namena proizvoda | Asinhroni motori |
| Specifične primene proizvoda | Process and infrastructures |
| Kratko ime uređaja | ATS480 |
| Broj faza mreže | Trofazne |
| Kategorija upotrebe |
AC-3A AC-53A |
| napon napajanja | 208...690 V - 15...10 % |
| frekvencija napajanja | 50...60 Hz - 20...20 % |
| [ie] nazivna radna struja | Normal duty: 210,0 A 40 °C) |
| rated current in heavy duty | 170,0 A at 40 °C za heavy duty |
| Torque control | Tačno |
| Ip stepen zaštite | IP00 |
| Snaga motora kw |
55,0 kW pri 230 V direktno povezivanje sa motorom normalan rad 45,0 kW pri 230 V direktno povezivanje sa motorom zahtevne aplikacije 110,0 kW pri 400 V direktno povezivanje sa motorom normalan rad 90,0 kW pri 400 V direktno povezivanje sa motorom zahtevne aplikacije 110,0 kW pri 440 V direktno povezivanje sa motorom normalan rad 90,0 kW pri 440 V direktno povezivanje sa motorom zahtevne aplikacije 132,0 kW pri 500 V direktno povezivanje sa motorom normalan rad 110,0 kW pri 500 V direktno povezivanje sa motorom zahtevne aplikacije 132,0 kW pri 525 V direktno povezivanje sa motorom normalan rad 110,0 kW pri 525 V direktno povezivanje sa motorom zahtevne aplikacije 160,0 kW pri 660 V direktno povezivanje sa motorom normalan rad 132,0 kW pri 660 V direktno povezivanje sa motorom zahtevne aplikacije 200,0 kW pri 690 V direktno povezivanje sa motorom normalan rad 160,0 kW pri 690 V direktno povezivanje sa motorom zahtevne aplikacije 110,0 kW pri 230 V redno sa namotajima motora povezanog u trougao normalan rad 90,0 kW pri 230 V redno sa namotajima motora povezanog u trougao zahtevne aplikacije 160,0 kW pri 400 V redno sa namotajima motora povezanog u trougao normalan rad 132,0 kW pri 400 V redno sa namotajima motora povezanog u trougao zahtevne aplikacije |
| Snaga motora hp |
60,0 hp pri 208 V normalan rad 50,0 hp pri 208 V zahtevne aplikacije 75,0 hp pri 230 V normalan rad 60,0 hp pri 230 V zahtevne aplikacije 150,0 hp pri 460 V normalan rad 125,0 hp pri 460 V zahtevne aplikacije 200,0 hp pri 575 V normalan rad 150,0 hp pri 575 V zahtevne aplikacije |
| Opciona kartica |
Komunikacioni modul za Profibus DP V1 Komunikacioni modul za Profinet Komunikacioni modul za Modbus TCP/EtherNet/IP Komunikacioni modul za CANopen daisy chain Komunikacioni modul za CANopen Sub-D Komunikacioni modul za CANopen open style |
| Povezivanje uređaja |
Direktno povezivanje sa motorom Redno sa namotajima motora povezanog u trougao |
|---|---|
| [Us] control circuit voltage | 110...230 V AC 50/60 Hz - 15...10 % |
| Prividna snaga | 0,106 kVA |
| integrated motor overload protection | Tačno |
| motor thermal protection class | Class 10E |
| Tip zaštite |
Gubitak faze: napajanje Integrisana termička zaštita: motor Termička zaštita: pokretač Current overload: motor Underload: motor Prekoračenje vremena pokretanja, zaključani rotor: motor Gubitak faze motora: motor Gubitak faze napajanja: napajanje Gubitak faze napajanja: motor Termička zaštita: motor |
| current limiting %In (5 x Ie maximum) | 150…700 % |
| [In] Rated current pwr loss specifctn | 210,0 A |
| gubitak snage po uređaju nezavisno od struje | 25,0 W |
| gubitak snage po uređaju u zavisnosti od struje | 560,0 W |
| Standardi |
EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Sertifikacija proizvoda |
CE cULus CCC UKCA RCM EAC DNV ABS BV CCS |
| Označavanje |
CE CCC UKCA EAC RCM CULus |
| Napon upravljačkog kola | 24 V DC |
| Broj digitalnog ulaza | 4 |
| Tip digitalnih ulaza |
(STOP) digitalni ulazi, 3500 Ω (RUN) digitalni ulazi, 3500 Ω (DI3) programmable as logic input, 3500 Ω (DI4) programmable as logic input, 3500 Ω |
| Kompatibilnost ulaza |
STOP: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 RUN: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 DI3: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 DI4: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Logika digitalnog ulaza | Programmable digital input u stanju 0: < 5 V |
| Broj releja | 3 |
| Tip izlaznog releja |
Relejni izlazi R1A 1 NO Relejni izlazi R1B 1 NO Relejni izlazi RIC NO/NC podesivo |
| Minimalna struja preklapanja | 10 mA pri 24 V DC za relejni izlazi |
| Maksimalna struja preklapanja |
Relejni izlazi 2 A pri 250 V AC Relejni izlazi 2 A pri 30 V DC Relejni izlazi |
| Broj digitalnih izlaza | 2 |
| Tip digitalnih izlaza |
(DQ1) programmable digital output <= 30 V (DQ2) programmable digital output <= 30 V |
| sistem kontrole pristupa | Open collector nivo 1 PLC u skladu sa IEC 65A-68 |
| Broj analognih ulaza | 1 |
| Tip analognog ulaza |
AI1/PTC PTC/Pt 100 temperature probe PTC2 PTC/Pt 100 temperature probe PTC3 PTC/Pt 100 temperature probe |
| Broj analognih izlaza | 1 |
| Tip analognog izlaza | Strujni izlaz AQ1: 0...20 mA or 0...10 V, impedansa <500 Ω |
| Protokol komunikacionog porta | Modbus serijska veza |
| Tip priključka | 1 RJ45 |
| Komunikaciona veza | Serijska veza |
| Fizički interfejs | 2-žični RS 485 |
| Brzina prenosa | 1200...256000 bit/s |
| Poruka za prenos | RTU |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Tip polarizacije | Bez impedanse za Modbus serijska veza |
| Broj adresa | 0…227 za Modbus serijska veza |
| Način pristupa | Slave Modbus serijska veza |
| Dostupna funkcija |
External bypass control Pre-heating Smoke extraction Multi-motor cascade Second motor set User management Ports and services hardening Security event logging Cybersecure firmware update Single direction |
| ekran dostupan | Tačno |
| Radni položaj | Vertikalno +/- 10 stepeni |
| Visina | 380,0 mm |
| Širina | 320,0 mm |
| Dubina | 277,0 mm |
| Masa proizvoda | 18,2 kg |
| Elektromagnetna kompatibilnost |
Licencu nivo A u skladu sa IEC 60947-4-2 Conducted and radiated emissions with bypass nivo B u skladu sa IEC 60947-4-2 Sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12 Elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-11 Otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4 Otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3 Impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5 |
|---|---|
| Stepen zaprljanosti | Nivo 3 |
| [uimp] nazivni napon impulsa | 6 kV |
| [ui] nazivni napon izolacije | 690 V |
| klasa životne sredine (tokom rada) |
Klasa 3C3 prema IEC 60721-3-3 Klasa 3S2 prema IEC 60721-3-3 |
| Relativna vlažnost | 0…95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3 |
| Temperatura okoline za rad |
40…60 °C (sa promenom struje od 2 % na °C) -15…40 °C (bez smanjenja karakteristika) |
| Temperatura okoline za skladištenje | -25…70 °C |
| Nadmorska visina za rad uređaja |
<= 1000 m bez smanjenja karakteristika > 1000...4000 m sa smanjenjem vrednosti struje 1 % na 100 m |
| maksimalno savijanje usled vibracija (tokom rada) | 1.5 mm na 2...13 Hz |
| maksimalno savijanje usled vibracija (za vreme skladištenja) | 1.75 mm at 2...9 Hz |
| maksimalno savijanje usled vibracija (tokom transporta) | 1.75 mm at 2...9 Hz |
| maksimalno ubrzanje usled vibracija (tokom rada) | 10 m/s² at 13...200 Hz |
| maksimalno ubrzanje usled vibracija (za vreme skladištenja) |
15 m/s² at 200...500 Hz 10 m/s² at 9...200 Hz |
| maksimalno ubrzanje usled vibracija (tokom transporta) |
15 m/s² at 200...500 Hz 10 m/s² at 9...200 Hz |
| maksimalno ubrzanje tokom udara (tokom rada) | 150 m/s² at 11 ms |
| maksimalno ubrzanje tokom udara (za vreme skladištenja) | 100 m/s² at 11 ms |
| maksimalno ubrzanje tokom udara (tokom transporta) | 100 m/s² at 11 ms |
-
Altivar Soft Starter ATS480 ATS480C21Y
