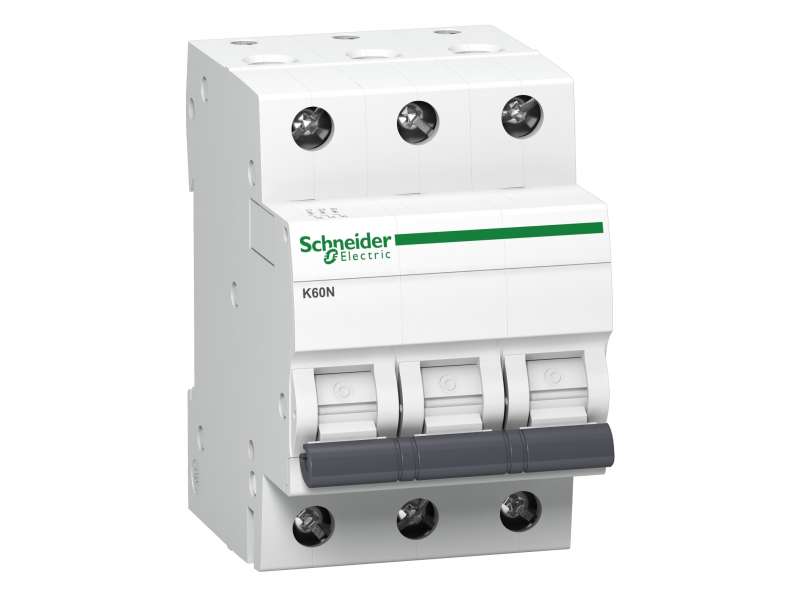

Schneider Electric Acti 9 automatski prekidač K60N 3P - 20 A - C kriva 6 kA; A9K02320
Acti9 K60N je niskonaponski minijaturni prekidač (MCB). 3P prekidač sa zaštitom 3 pola i 20A nazivnom strujom i C krivom zaštite. Nazivna struja...
Cena bez pdv-a: 1.488,00 |
Cena sa pdv-om: 1.785,60 |
Acti9 K60N je niskonaponski minijaturni prekidač (MCB). 3P prekidač sa zaštitom 3 pola i 20A nazivnom strujom i C krivom zaštite. Nazivna struja kratkog spoja ide do 6000A na 400VAC u skladu sa EN/IEC 60898-1 standardom. Ovaj minijaturni prekidač kombinuje funkcije zaštite kola od kratkog spoja i struje preopterećenja, upravljanje i izolaciju. Priključenje se može obaviti na izvodima sa češljastom sabirnicom. Priključenje se može obaviti na dovodu/odvodu pomoću tunelskih priključaka. Moguće je zaključati uređaj za rad na delovima sistema bez napona. Poseduje električnu izdržljivost do 20000 ciklusa, a mehaničku izdržljivost do 20000 ciklusa. Ui nazivni napon izolacije 440VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Radna frekvencija je 50Hz ili 60Hz. Može se ugraditi na DIN šinu za modularne instalacije. Širina proizvoda je 6 modula od 9mm. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 54mm x (V) 81mm x (D) 70mm. Masa proizvoda je 0.36kg. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je -25°C do 70°C. Temperatura skladištenja je -40°C do 70°C.
| Primena uređaja |
Razvod električne energije
|
|
|---|---|---|
| Grupa proizvoda |
Acti 9
|
|
| Ime proizvoda |
Acti 9 K60
|
|
| Tip proizvoda ili komponente |
Minijaturni prekidač
|
|
| Kratko ime uređaja |
K60N
|
|
| Broj polova |
3P
|
|
| Broj zaštićenih polova |
3
|
|
| [in] nazivna struja |
20 A
|
|
| Tip mreže |
AC
|
|
| Tehnologija zaštitne jedinice |
Termomagnetna
|
|
| Kod krive |
C
|
|
| Prekidna moć |
6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
|
|
| Kategorija upotrebe |
Kategorija A u skladu sa IEC 60947-2
|
|
| Pogodno za izolaciju |
Yes conforming to EN/IEC 60898-1
|
|
| Standardi |
EN/IEC 60898-1
|
|
| Sertifikacija proizvoda |
VDE
OVE |
| Mrežna frekvencija |
50/60 Hz
|
|
|---|---|---|
| Ograničenje prekostrujne zaštite |
5...10 x In
|
|
| [ics] servisna prekidna moć |
6000 A 100 % conforming to EN/IEC 60898-1 - 400 V AC 50/60 Hz
|
|
| Klasa limitacije |
3 conforming to EN/IEC 60898-1
|
|
| [ui] nazivni napon izolacije |
440 V AC 50/60 Hz conforming to EN/IEC 60898-1
|
|
| [uimp] nazivni podnosivi impulsni napon |
4 kV conforming to EN/IEC 60898-1
|
|
| Indikator pozicije kontakta |
Ne
|
|
| Tip upravljanja |
Ručica
|
|
| Lokalna signalizacija |
Bez
|
|
| Način montiranja |
Fiksno
|
|
| Nosači za montažu |
DIN šina
|
|
| Razvodni blok češljaste sabirnice |
Downside: biconnect
|
|
| 9 mm redovi |
6
|
|
| Visina |
81 mm
|
|
| Širina |
54 mm
|
|
| Dubina |
70 mm
|
|
| Masa proizvoda |
0,36 kg
|
|
| Boja |
Bela
|
|
| Mehanička trajnost |
20000 ciklusa
|
|
| Električna trajnost |
20000 cycles
|
|
| Povezivanje - priključci |
Tunnel type terminals (downstream) 0.5…35 mm² rigid
Tunelski priključci (priključak sa gornje strane) 0,5…35 mm² kruti Tunelski priključci (donji) 0,5…25 mm² fleksibilni Tunelski priključci (priključak sa gornje strane) 0,5…25 mm² fleksibilni |
|
| Dužina ogoljenog dela žice |
14 mm for top or bottom connection
|
|
| Moment pritezanja |
3.5 N.m top or bottom
|
|
| Diferencijalna zaštita |
Bez
|
| Ip stepen zaštite |
IP20 u skladu sa IEC 60529
|
|
|---|---|---|
| Stepen zaprljanosti |
2 conforming to IEC 60898-1
2 conforming to EN 60898-1 |
|
| Kategorija prenapona |
II
|
|
| Tropikalizacija |
2 u skladu sa IEC 60068-1
|
|
| Relativna vlažnost |
95 % at 55 °C
|
|
| Nadmorska visina za rad |
0...2000 m
|
|
| Temperatura okoline za rad uređaja |
-25…70 °C
|
|
| Temperatura okoline za skladištenje |
-40…70 °C
|
| Tip jedinice pakovanja 1 |
PCE
|
|
|---|---|---|
| Broj jedinica u pakovanju 1 |
1
|
|
| Pakovanje 1 težina |
325 g
|
|
| Pakovanje 1 visina |
5,4 cm
|
|
| Pakovanje 1 širina |
7,5 cm
|
|
| Pakovanje 1 dužina |
8,5 cm
|
|
| Pakovanje 2 težina |
1,406 kg
|
|
| Pakovanje 3 težina |
17,585 kg
|
| Status održive ponude |
Green Premium proizvod
|
|
|---|---|---|
| Propis REACh | ||
| EU RoHS direktiva |
Usaglašeno
EU RoHS deklaracija |
|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu |
RoHS deklaracija za Kinu
Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
|
| Izjava o zaštiti okoliša | ||
| WEEE |
Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
|
|
| Učinak u vezi sa sadržajem halogena |
Proizvod bez halogena
|
| Garancija |
18 meseci
|
|---|
-
Acti 9 iK60 A9K02320
