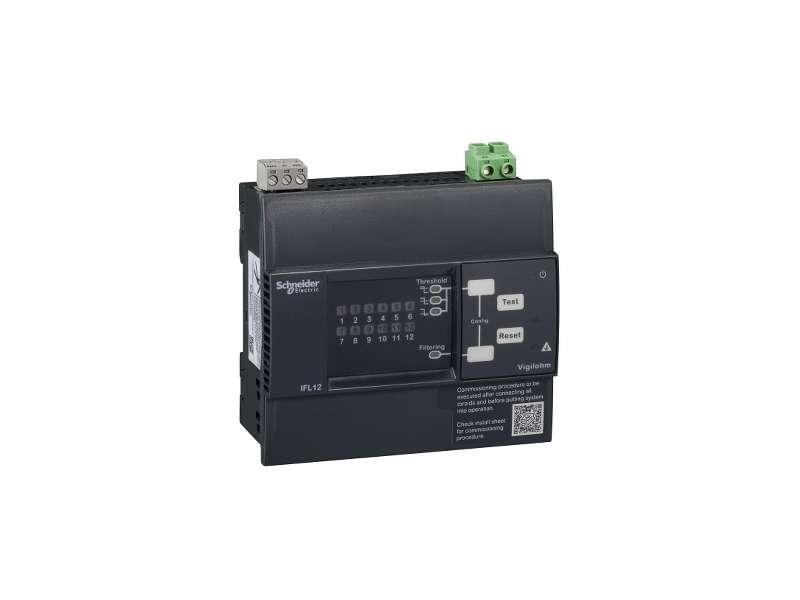

Schneider Electric VIGILOHM 12 CHANNEL FAULT LOCATOR - 100-440VAC/DC;IMDIFL12
VIGILOHM 12 CHANNEL FAULT LOCATOR - 100-440VAC/DC...
VAT-exclusive price: 85.411,00 |
VAT-inclusive price: 102.493,20 |
VIGILOHM 12 CHANNEL FAULT LOCATOR - 100-440VAC/DC
| Grupa proizvoda | Vigilohm |
|---|---|
| Kratko ime uređaja | IFL12 |
| Tip proizvoda ili komponente | Lokator kvara izolacije |
| Primena uređaja |
Pomorske primene Standardna aplikacija |
| electrical circuit type | Srednje ili slabo distribuirana mreža |
| Tip električnog kola | Kolo napajanja |
| Sistem uzemljenja | IT |
| Mrežni napon |
0…1000 V - AC pri 45...65 Hz 0…1000 V - DC |
|---|---|
| Broj kanala | 12 |
| Lokalna signalizacija |
Žuta indikatorsko svetlo: greška izolacije Zelena/crvena indikatorsko svetlo: status proizvoda Zelena indikatorsko svetlo: zadovoljavajuća izolacija Žuta treperenje indikatorsko svetlo: prelazna greška Zelena indikatorsko svetlo: konfigurisana LED lampica praga Zelena indikatorsko svetlo: konfigurisan LED za filtriranje Žuta trajna 1 LED po kanalu: greška izolacije Žuta treperenje 1 LED po kanalu: prelazni kvar/toroid isključen |
| Podešavanje praga | Alarm: visoko, srednje, nisko |
| alarm per channel | Prag alarma: zajednički rade sve dovode |
| Vreme odziva | <= 5 s |
| auxiliary supply voltage |
100...440 V DC +/- 15 % 100...440 V AC 45...65 Hz +/- 15 % |
| Potrošnja | 20 VA |
| Potrošnja | 6 W |
| Test funkcija |
Ručno Auto test na startu svakih 5h |
| output contact | 1 C/O standardna |
| breaking capacity |
250 V - AC pri 6 A 48 V - DC pri 1 A |
| Protokol komunikacionog porta | - |
| Način montiranja |
Ugradno Sistemom na klik |
| Nosači za montažu |
Panel DIN šina |
| Pozicija montiranja ručice |
Horizontalno Vertikalno |
| Povezivanje - priključci |
Napajanja: odvojivi vijčani priključni blok0,2…2,5 mm² Izlaz releja: odvojivi vijčani priključni blok0,2…2,5 mm² Toroidni ulazi: odvojivi vijčani priključni blok0,2…1,5 mm² |
| Materijal | Termoplastika |
| Kategorija prenapona | III |
| Masa proizvoda | 0,5 kg |
| Dimenzije izreza | 92 x 104 mm |
| Visina | 110 mm |
| Širina | 108 mm |
| Dubina | 59 mm |
| Ip stepen zaštite |
Kućište: IP20 Prednja strana: IP54 |
|---|---|
| Karakteristike okruženja |
Izloženost toploj vlazi kada uređaj nije u radu u skladu sa IEC 60068-2-30 Izloženost toploj vlazi u radu u skladu sa IEC 60068-2-56 Slana magla u skladu sa IEC 60068-2-52 |
| Nadmorska visina za rad | <= 3000 m |
| Stepen zaprljanosti | 2 |
| Relativna vlažnost | 5…92 % |
| Tip instalacije | U zatvorenom |
| Standardi |
IEC 60364-4-41 IEC 61010-1 IEC 60364-5-51 IEC 61557-9 |
| Sertifikacija proizvoda |
DNV-GL CE EAC UL cULus |
| Temperatura okoline za rad uređaja | -25…55 °C |
| Temperatura okoline za skladištenje | -40…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 519,0 g |
| Pakovanje 1 visina | 10 cm |
| Pakovanje 1 širina | 13,5 cm |
| Pakovanje 1 dužina | 18,5 cm |
| Tip jedinice pakovanja 2 | P06 |
| Broj jedinica u pakovanju 2 | 64 |
| Pakovanje 2 težina | 44,504 kg |
| Pakovanje 2 visina | 75 cm |
| Pakovanje 2 širina | 80 cm |
| Pakovanje 2 visina | 60 cm |
| Tip jedinice pakovanja 3 | S03 |
| Broj jedinica u pakovanju 3 | 8 |
| Pakovanje 3 težina | 4,563 kg |
| Pakovanje 3 visina | 30 cm |
| Pakovanje 3 širina | 30 cm |
| Pakovanje 3 visina | 40 cm |
