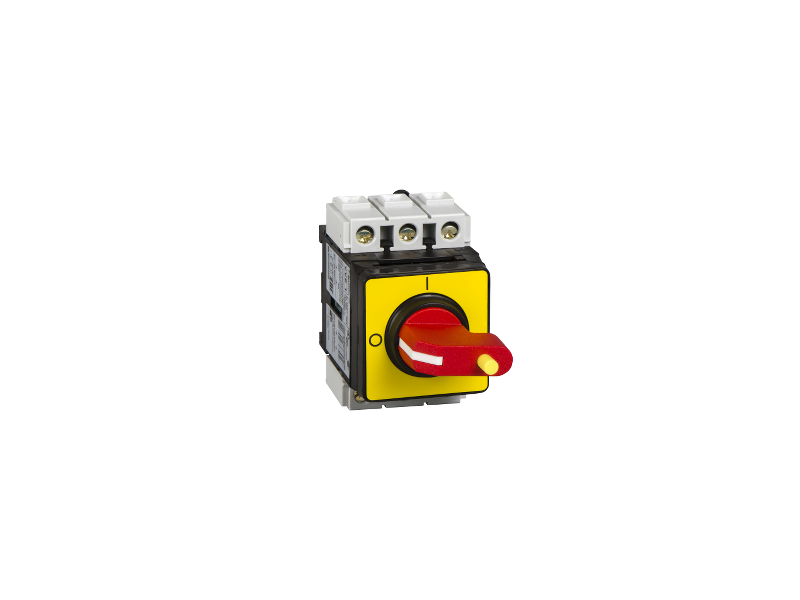

Schneider Electric Vario -rastavljač za nužno isključenje - 32 A - montaža na mont. ploču ili šinu ; VVE1
TeSys Vario - emergency stop switch disconnector - 32 A - back of enclosure...
VAT-exclusive price: 4.963,00 |
VAT-inclusive price: 5.955,60 |
TeSys Vario - emergency stop switch disconnector - 32 A - back of enclosure
| Grupa proizvoda |
TeSys
|
|
|---|---|---|
| Ime proizvoda |
TeSys VARIO
|
|
| Kratko ime uređaja |
VVE
|
|
| Tip proizvoda ili komponente |
Rastavljač za nužno isključenje
|
|
| Nivo performansi |
Visoke performanse
|
|
| Broj polova |
3P
|
|
| Tip kontakata i sastav |
3 NO
|
|
| Tip mreže |
AC
DC |
|
| Tip upravljanja |
Zakretna ručica
|
|
| Način montaže zakretne ručice |
Direktna
|
|
| Boja drške |
Crvena
|
|
| Boja prednje pločice sa ručicom |
Žuta
|
|
| Pogodno za izolaciju |
Da
|
| Zaključavanje zakretne ručice |
1 katanac 4…6 mm
|
|
|---|---|---|
| Označavanje |
0 - 1
|
|
| Držač za montažu |
Prekidač: simetrična šina
Prekidač: ploča |
|
| Način fiksiranja |
Stezaljkama za prekidač
Sa zavrtnjima bez matice za prekidač |
|
| [ue] nazivni napon |
690 V AC 50/60 Hz
|
|
| [uimp] nazivni podnosivi impulsni napon |
8 kV
|
|
| [ith] dozvoljena termička struja u vazduhu |
32 A
|
|
| [ithe] dozvoljena termička struja u ormanu |
25 A
|
|
| [ie] nazivna radna struja |
21,8 A AC-23 Ue: 400 V
|
|
| Nazivna snaga u w |
11 kW pri 500 V (AC-23A)
15 kW pri 690 V (AC-23A) 7,5 kW pri 500 V (AC-3) 7,5 kW pri 690 V (AC-3) 1,5 kW pri 230...240 V (AC-3) 5,5 kW pri 230...240 V (AC-23A) 11 kW pri 400...415 V (AC-23A) 7,5 kW pri 400...415 V (AC-3) |
|
| Klasa rada sa prekidima |
30
|
|
| Making capacity ( I Rms) |
320 A pri 400 V AC-21A
320 A pri 400 V AC-22A 320 A pri 400 V AC-23A |
|
| [icm] nazivna kratkospojna moć uključenja |
1 kA pri 400 V na Ipeak
|
|
| [Icw] rated short-time withstand Rms current |
384 A pri 400 V 1 s
|
|
| Nazivna uslovna struja kratkog spoja |
10 kA pri 400 V - odgovarajući osigurač 35 A aM
10 kA pri 400 V - odgovarajući osigurač 35 A gG |
|
| Prekidna moć |
250 A pri 400 V (AC-21A)
250 A pri 400 V (AC-22A) 250 A pri 400 V (AC-23A) |
|
| Sastav uređaja |
Ručica
Prekidač |
|
| Mehanička trajnost |
100000 ciklusa
|
|
| Električna trajnost |
100000 ciklusa AC-21
30000 ciklusa DC-1...5 |
|
| Povezivanje - priključci |
Kolo napajanja: vijčani priključni blokovi kabl 10 mm² - krutost kabla: jednožični
Kolo napajanja: vijčani priključni blokovi kabl 6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom |
|
| Moment pritezanja |
Kolo napajanja: 2,1 N.m - na vijčani priključni blokovi
|
|
| handle front plate dimension |
45 x 45 mm
|
|
| Visina |
74 mm
|
|
| Širina |
55 mm
|
|
| Dubina |
106 mm
|
|
| Masa proizvoda |
0,25 kg
|
| Standardi |
IEC 60947-3
|
|
|---|---|---|
| Sertifikacija proizvoda |
CSA
GL UL |
|
| Zaštitni tretman |
TC
|
|
| Ip stepen zaštite |
IP65
IP65 u skladu sa IEC 60529 |
|
| Mehanička robusnost |
Vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
Udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27 |
|
| Temperatura okoline za rad uređaja |
-20…50 °C
|
|
| Otpornost na vatru |
960 °C u skladu sa IEC 60695-2-1
|
| Pakovanje 1 težina |
183 g
|
|
|---|---|---|
| Pakovanje 2 težina |
2,498 kg
|
| Status održive ponude |
Green Premium proizvod
|
|
|---|---|---|
| Propis REACh | ||
| REACh bez SVHC |
Da
|
|
| EU RoHS direktiva |
Usaglašeno
EU RoHS deklaracija |
|
| Bez toksičnih teških metala |
Da
|
|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu |
RoHS deklaracija za Kinu
Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
|
| Izjava o zaštiti okoliša | ||
| WEEE |
Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
|
|
| Bez PVC |
Da
|
|
| Učinak u vezi sa sadržajem halogena |
Proizvod bez halogena
|
| Garancija |
18 months
|
|---|
-
TeSys Vario Mini-Vario VVE1
