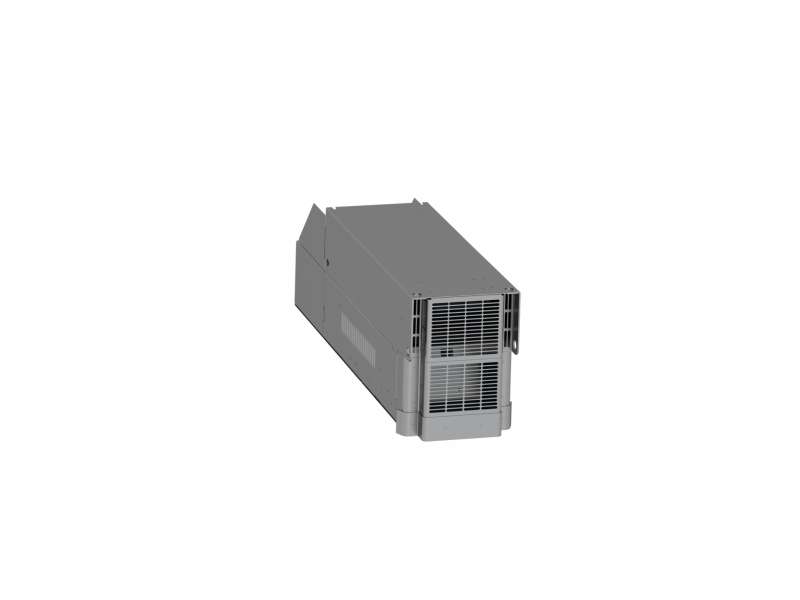

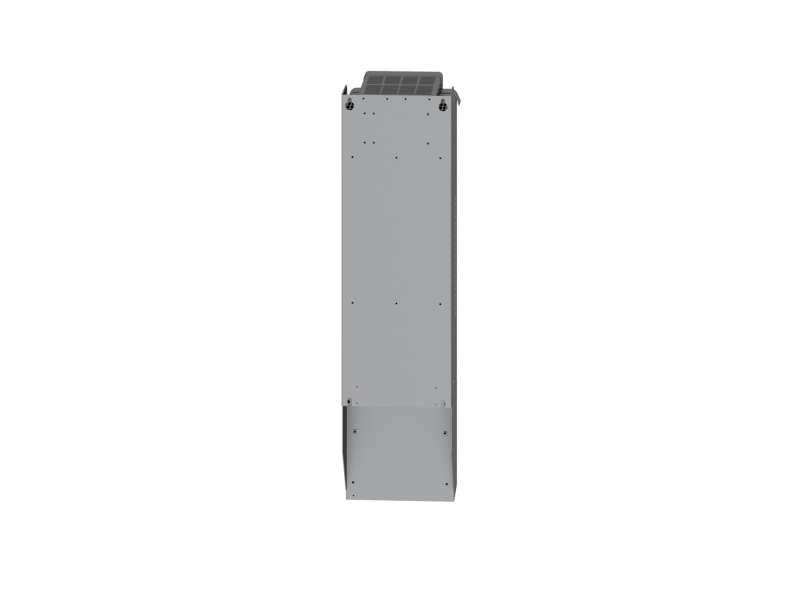

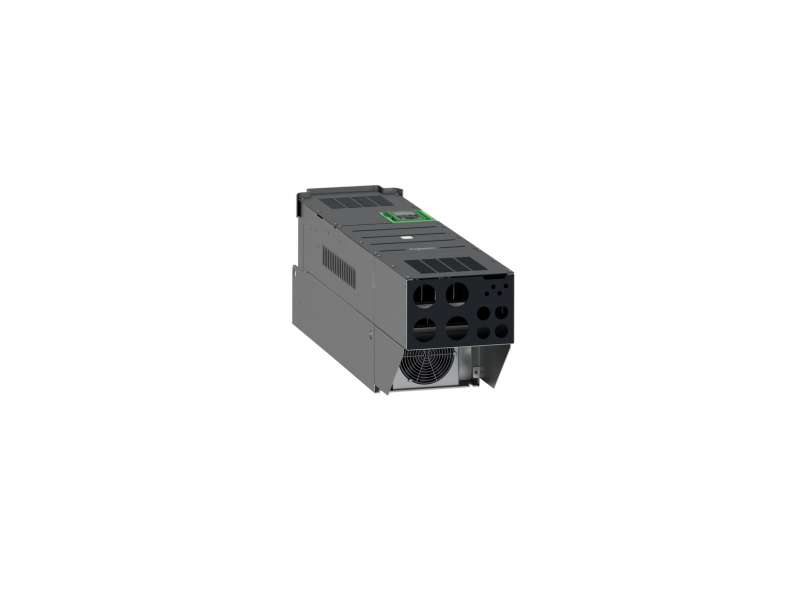

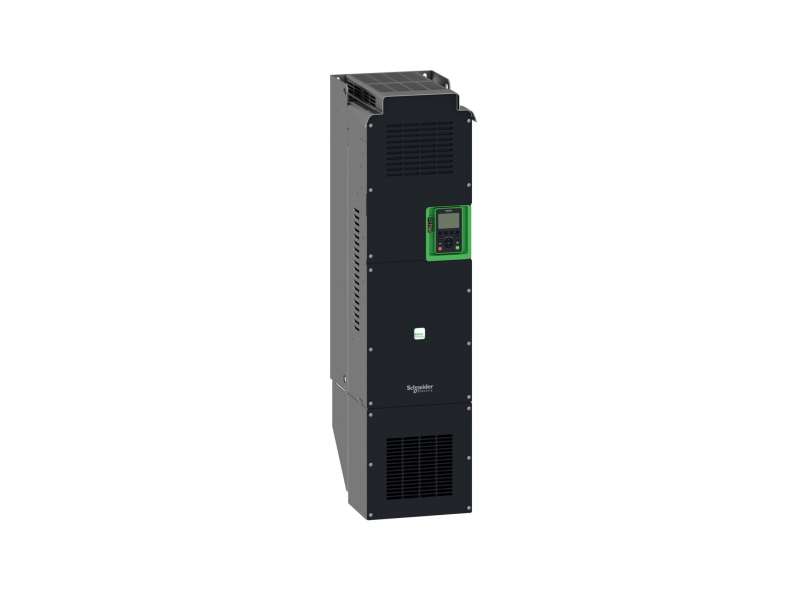

Schneider Electric Variable speed drive, Altivar Process ATV600, ATV630, 160kW, 250hp, 380 to 480V, IP00; ATV630C16N4
variable speed drive, Altivar Process ATV600, ATV630, 160kW, 250hp, 380 to 480V, IP00; ATV630C16N4...
VAT-exclusive price: 1.333.473,00 |
VAT-inclusive price: 1.600.167,60 |
variable speed drive, Altivar Process ATV600, ATV630, 160kW, 250hp, 380 to 480V, IP00; ATV630C16N4
| Grupa proizvoda | Altivar Process ATV600 |
|---|---|
| Tip proizvoda ili komponente | Frekventni regulator |
| Specifične primene proizvoda | Procesi i komunalna preduzeća |
| Kratko ime uređaja | ATV630 |
| Posebna izvedba | Standardna verzija |
| Namena proizvoda |
Asinhroni motori Sinhroni motori |
| Emc filter | Integrisani sa 150 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3 |
| Ip stepen zaštite |
IP00 u skladu sa IEC 61800-5-1 IP00 u skladu sa IEC 60529 IP21 (sa setom VW3A9704) u skladu sa IEC 61800-5-1 IP21 (sa setom VW3A9704) u skladu sa IEC 60529 |
| [us] nazivni napon | 380...480 V |
| Tip hlađenja | Ventilatorom za strujanje vazduha |
| Frekvencija napajanja | 50...60 Hz - 5...5 % |
| [us] nazivni napon napajanja | 380...480 V - 15...10 % |
| Snaga motora kw |
160 kW (normalan rad) 132 kW (zahtevne aplikacije) |
| Snaga motora hp |
250 hp normalan rad 200 hp zahtevne aplikacije |
| Linijska struja |
284 A pri 380 V (normalan rad) 262 A pri 480 V (normalan rad) 237 A pri 380 V (zahtevne aplikacije) 213 A pri 480 V (zahtevne aplikacije) |
| Struja linijskog kratkog spoja isc | 50 kA |
| Prividna snaga |
201,3 kVA pri 480 V (normalan rad) 161,4 kVA pri 480 V (zahtevne aplikacije) |
| Stalna izlazna struja |
302 A pri 2.5 kHz za normalan rad 250 A pri 2.5 kHz za zahtevne aplikacije |
| Profil upravljanja asinhronim motorom |
Standardni konstantni moment Optimalni moment Promenljivi moment |
| Profil upravljanja sinhronim motorom |
Motor sa permanentnim magnetima Sinhroni reluktantni motor |
| Izlazna frekvencija | 0,1…500 Hz |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| Prekidačka frekvencija |
2.5...8 kHz sa faktorom smanjenja karakteristika 2...8 kHz podesivo |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Protokol komunikacionog porta |
Modbus serijska veza Modbus TCP Ethernet |
| Opciona kartica |
Slot A: komunikacioni modul, Profibus DP V1 Slot A: komunikacioni modul, Profinet Slot A: komunikacioni modul, DeviceNet Slot A: komunikacioni modul, Modbus TCP/EtherNet/IP Slot A: komunikacioni modul, CANopen daisy chain RJ45 Slot A: komunikacioni modul, CANopen SUB-D 9 Slot A: komunikacioni modul, CANopen vijčani priključci Slot A/slot B: modul za proširenje - digitalni i analogni I/O Slot A/slot B: modul za proširenje - izlazni releji Slot A: komunikacioni modul, Ethernet IP/Modbus TCP/MD-Link Komunikacioni modul, BACnet MS/TP Komunikacioni modul, Ethernet Powerlink |
| Način montiranja | Montaža na zid |
|---|---|
| maksimalna prelazna struja |
332,2 A tokom 60 s (normalan rad) 375 A tokom 60 s (zahtevne aplikacije) |
| Broj faza mreže | Trofazne |
| Broj digitalnih izlaza | 0 |
| Tip digitalnih izlaza |
Relejni izlazi R1A, R1B, R1C 250 V AC 3000 mA Relejni izlazi R1A, R1B, R1C 30 V DC 3000 mA Relejni izlazi R2A, R2C 250 V AC 5000 mA Relejni izlazi R2A, R2C 30 V DC 5000 mA Relejni izlazi R3A, R3C 250 V AC 5000 mA Relejni izlazi R3A, R3C 30 V DC 5000 mA |
| Izlazni napon | <= napon napajanja |
| Dopustiva privremena struja |
1.1 x In tokom 60 s (normalan rad) 1.5 x In tokom 60 s (zahtevne aplikacije) |
| Kompenzacija klizanja motora |
Nedostupna u "Permanent magnet motor" upravljanju Automatska bez obzira na opterećenje Može se ukinuti Podesiva |
| Rampe ubrzanja i usporenja | Linearno podesivo zasebno od 0.01 do 9999 s |
| Fizički interfejs |
Mrežni 2-žični RS 485 |
| Kočenje do mirovanja | Sa ubacivanjem DC struje |
| Tip zaštite |
Termička zaštita: motor Safe torque off: motor Gubitak faze motora: motor Termička zaštita: frekventni regulator Safe torque off: frekventni regulator Pregrevanje: frekventni regulator Prekostrujna između izlaznih faza i uzemljenja: frekventni regulator Preopterećenje izlaznog napona: frekventni regulator Zaštita od kratkog spoja: frekventni regulator Gubitak faze motora: frekventni regulator Prenaponi na DC bus-u: frekventni regulator Prenapon napajanja: frekventni regulator Podnapon napajanja: frekventni regulator Gubitak faze napajanja: frekventni regulator Prekoračenje brzine: frekventni regulator Kvar na upravljačkom kolu: frekventni regulator |
| Brzina prenosa |
10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| Rezolucija frekvencije |
Displej: 0.1 Hz Analogni ulaz: 0.012/50 Hz |
| Poruka za prenos | RTU |
| Električna veza |
Upravljanje: odvojivi vijčani priključni blokovi 0.5...1.5 mm²/AWG 20...AWG 16 Strana napajanja: vijčani priključak 2 x 95...3 x 120 mm²/2 x AWG 3/0...2 x 300 kcmil Motor: vijčani priključak 2 x 95...3 x 120 mm²/2 x AWG 3/0...2 x 300 kcmil |
| Tip priključka |
RJ45 (na udaljenom grafičkom terminalu) za Ethernet/Modbus TCP RJ45 (na udaljenom grafičkom terminalu) za Modbus serijska veza |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Tip polarizacije | Bez impedanse |
| Način razmene podataka | Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP |
| Broj adresa | 1…247 za Modbus serijska veza |
| Način pristupa | Slave Modbus TCP |
| Napajanje |
Spoljašnje napajanje za digitalne ulaze: 24 V DC (19…30 V), <1,25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja Interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja Interno napajanje za digitalne ulaze i STO: 24 V DC (21…27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Lokalna signalizacija |
Zalokalna dijagnostika: 3 LED lampice Zastatus ugrađene komunikacije: 3 LED lampice (dvostruka boja) Zastatus komunikacionog modula: 4 LED lampice (dvostruka boja) Zaprisustvo napona: 1 LED (crvena) |
| Širina | 320 mm |
| Visina | 852 mm |
| Dubina | 390 mm |
| Masa proizvoda | 82 kg |
| Broj analognih ulaza | 3 |
| Tip analognog ulaza |
AI1, AI2, AI3 softverski podesiv napon: 0...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova AI1, AI2, AI3 softverski podesiva struja: 0...20 mA, impedansa: 250 Ω, rezolucija 12 bitova AI2 naponski analogni ulaz: - 10...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Broj digitalnog ulaza | 8 |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0…30 kHz, 24 V DC (<= 30 V) |
| Kompatibilnost ulaza |
DI1...DI6: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68 STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Logika digitalnog ulaza |
Pozitivna logika (source) (DI1...DI8), < 5 V (stanje 0), > 11 V (stanje 1) Negativna logika (sink) (DI1...DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Broj analognih izlaza | 2 |
| Tip analognog izlaza |
Softverski podesivi napon AQ1, AQ2: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova Softverski podesiva struja AQ1, AQ2: 0...20 mA, rezolucija 10 bitova Softverski podesiva struja DQ-, DQ+: 30 V DC Softverski podesiva struja DQ-, DQ+: 100 mA |
| Trajanje uzorkovanja |
2 milisekundi +/- 0.5 ms (DI1...DI4) - digitalni ulaz 5 milisekundi +/- 1 ms (DI5, DI6) - digitalni ulaz 5 milisekundi +/- 0.1 ms (AI1, AI2, AI3) - analogni ulaz 10 milisekundi +/- 1 ms (AO1) - analogni izlaz |
| Tačnost |
+/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz +/- 1 % AO1, AO2 za temperaturne promene od 60 °C analogni izlaz |
| Greška linearnosti |
AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz AO1, AO2: +/- 0.2 % za analogni izlaz |
| Broj releja | 3 |
| Tip izlaznog releja |
Konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa Konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa Konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa |
| Vreme osvežavanja | Izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| Minimalna struja preklapanja | Izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| Maksimalna struja preklapanja |
Izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1: 3 A pri 250 V AC Izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1: 3 A pri 30 V DC Izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0,4 i L/R = 7 milisekundi: 2 A pri 250 V AC Izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0,4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Izolacija | Između napajanja i kontrolnih priključaka |
| Maksimalna izlazna frekvencija | 500 kHz |
| maksimalna ulazna struja | 284,0 A |
| Izbor aplikacije za pogon promenljive brzine |
Zgrada - HVAC centrifugalni kompresor Obrada hrane i pića druge primene Rudarstvo, minerali i metali ventilator Rudarstvo, minerali i metali pumpa Nafta i gas ventilator Voda i otpadna voda druge primene Zgrada - HVAC vijčani kompresor Obrada hrane i pića pumpa Obrada hrane i pića ventilator Obrada hrane i pića raspršivanje Nafta i gas potapajuća pumpa (ESP) Nafta i gas pumpa za ubrizgavanje vode Nafta i gas pumpa za avionsko gorivo Nafta i gas kompresor za rafineriju Voda i otpadna voda centrifugalna pumpa Voda i otpadna voda pumpa sa pozitivnim pomakom Voda i otpadna voda potapajuća pumpa (ESP) Voda i otpadna voda vijčana pumpa Voda i otpadna voda rotacioni kompresor Voda i otpadna voda vijčani kompresor Voda i otpadna voda centrifugalni kompresor Voda i otpadna voda ventilator Voda i otpadna voda pokretna traka Voda i otpadna voda mešalica |
| Raspon snage motora AC-3 |
110…220 kW pri 380…440 V trofazne 110…220 kW pri 480…500 V trofazne |
| Količina po setu | 1 |
| Montaža ormana | Montaža na zid |
| Otpornost izolacije | > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju |
|---|---|
| Nivo buke | 69,9 dB u skladu sa 86/188/EEC |
| Snaga disipacije u w | Ventilatorom za strujanje vazduha: 3270 W pri 380 V, prekidačka frekvencija 2.5 kHz |
| Količina vazduha za hlađenje | 600 m3/h |
| Radni položaj | Vertikalno +/- 10 stepeni |
| Maksimalni thdi | <48 % punog opterećenja u skladu sa IEC 61000-3-12 |
| Elektromagnetna kompatibilnost |
Test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 Test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 Test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 Test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 |
| Stepen zaprljanosti | 2 u skladu sa EN/IEC 61800-5-1 |
| Otpornost na vibracije |
1.5 mm između pikova (f= 2…13 Hz) u skladu sa IEC 60068-2-6 1 gn (f= 13…200 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| Relativna vlažnost | 5…95 % bez kondenzacije u skladu sa IEC 60068-2-3 |
| Temperatura okoline za rad |
-15…50 °C (bez smanjenja karakteristika) 50…60 °C (sa faktorom smanjenja karakteristika) |
| Temperatura okoline za skladištenje | -40…70 °C |
| Nadmorska visina za rad uređaja |
<= 1000 m bez smanjenja karakteristika 1000...4800 m sa smanjenjem vrednosti struje 1 % na 100 m |
| Sertifikacija proizvoda |
ATEX INERIS DNV-GL CSA TÜV UL ATEX zona 2/22 |
| Označavanje | CE |
| Standardi |
UL 508C EN/IEC 61800-3 EN/IEC 61800-3 environment 1 category C2 EN/IEC 61800-3 environment 2 category C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Kategorija prenapona | III |
| Podešavanje petlje | Podesivi PID regulator |
| Nivo buke | 69,9 dB |
| Stepen zaprljanosti | 2 |
-
