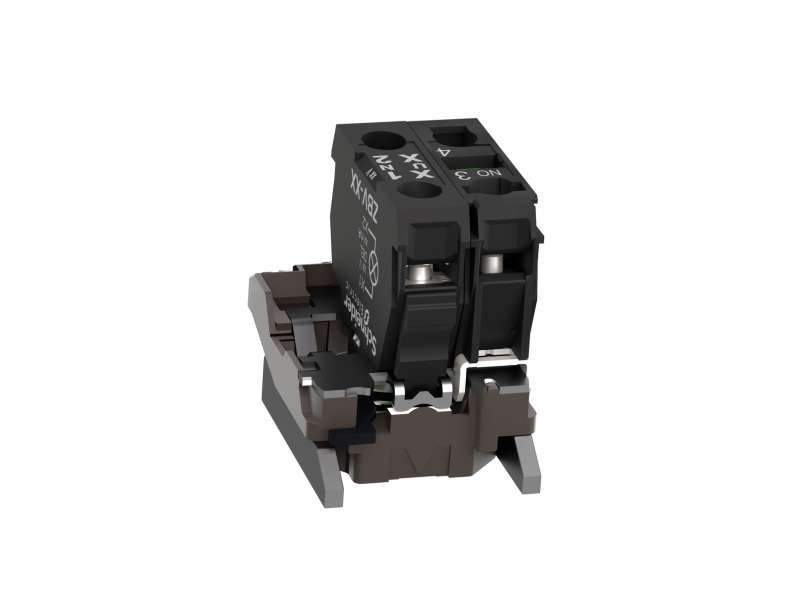

Schneider Electric Univerzalni svetlosni blok sa montažnim elementom - integrisani LED 24V 1NO; ZB4BW0B11
univerzalni svetlosni blok sa montažnim elementom - integrisani LED 24V 1NO; ZB4BW0B11...
VAT-exclusive price: 1.544,00 |
VAT-inclusive price: 1.852,80 |
univerzalni svetlosni blok sa montažnim elementom - integrisani LED 24V 1NO; ZB4BW0B11
| Grupa proizvoda | Harmony XB4 |
|---|---|
| Tip proizvoda ili komponente | Kompletno telo/kontakt i svetleći blok |
| Kratko ime uređaja | ZB4 |
| Materijal montažnog rama | Zamak |
| Prodaja po nedeljivim količinama | 1 |
| Tip glave | Standardni |
| Tip kontakata i sastav | 1 NO |
| Operacija kontakata | Sporo isključenje |
| Povezivanje - priključci |
Vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 Vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Svetlosni izvor | Universal LED |
| Baza sijalice | Integrisan LED |
| Napajanje svetlosnog bloka | Direktno |
| Boja svetlosnog izvora | Bela |
| [us] nazivni napon | 24 V AC/DC pri 50/60 Hz |
| Cad ukupna širina | 30 mm |
|---|---|
| Cad ukupna visina | 47 mm |
| Opis priključaka iso n°1 | (13-14)NO |
| Masa proizvoda | 0,064 kg |
| Upotreba kontakata | Standardni |
| Pozitivno otvaranje | Bez |
| put u radu |
2,6 mm (NO menja električno stanje) 4,3 mm (ukupni put) |
| Sila u radu | 2,3 N NO menja električno stanje |
| Moment u radu | 0,05 N.m NO menja električno stanje |
| Mehanička trajnost | 5000000 ciklusa |
| Moment pritezanja | 0,8…1,2 N.m u skladu sa IEC 60947-1 |
| Oblik glave zavrtnja |
Ukrštena kompatibilno sa Philips no 1 odvijač Ukrštena kompatibilno sa pozidriv No 1 odvijač Sa prorezom kompatibilno sa matica Ø 4 mm odvijač Sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Materijal kontakata | Legura srebra (Ag/Ni) |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| [ie] nazivna radna struja |
3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 u skladu sa IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| Električna trajnost |
1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna pouzdanost iec 60947-5-4 |
Λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 Λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Tip signalizacije | Trajna |
| Granice napona |
19,2…30 V DC 21,6…26,4 V AC |
| Struja potrošnje | 18 mA |
| Servisni vek | 100000 sati pri nazivnom naponu i 25 °C |
| Podnosivi naponski udar | 1 kV u skladu sa IEC 61000-4-5 |
| Prezentacija uređaja | Osnovni delovi uređaja |
| Tretman zaštite | TH |
|---|---|
| Temperatura okoline za skladištenje | -40…70 °C |
| Temperatura okoline za rad uređaja | -40…70 °C |
| Klasa zaštite protiv električnog udara | Klasa I u skladu sa IEC 60536 |
| Standardi |
IEC 60947-5-5 IEC 60947-1 CSA C22.2 No 14 IEC 60947-5-1 UL 508 IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Sertifikacija proizvoda |
BV GL CSA DNV UL odobrenje LROS (Lloyds register of shipping) |
| Otpornost na vibracije | 5 gn (f= 2…500 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na udare |
30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Otpornost na brze prelaze | 2 kV u skladu sa IEC 61000-4-4 |
| Otpornost na elektromagnetna polja | 10 V/m u skladu sa IEC 61000-4-3 |
| Otpornost na elektrostatičko pražnjenje |
6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-2-6 8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-2-6 |
| Elektromagnetna emisija | Klasa B u skladu sa IEC 55011 |
