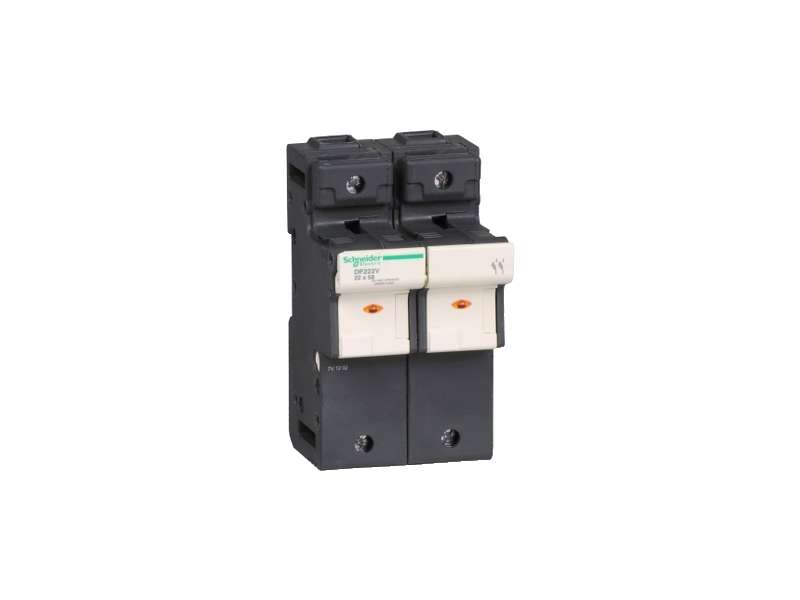

Schneider Electric TeSyS rastavljač sa osig.2P 125A-veličina osig. 22x58mm-indik. pregorelog osig.;DF222V
TeSyS rastavljač sa osig.2P 125A-veličina osig. 22x58mm-indik. pregorelog osig....
VAT-exclusive price: 8.763,00 |
VAT-inclusive price: 10.515,60 |
TeSyS rastavljač sa osig.2P 125A-veličina osig. 22x58mm-indik. pregorelog osig.
| Grupa proizvoda | TeSys |
|---|---|
| Ime proizvoda | TeSys DF |
| Tip proizvoda ili komponente | Nosač osigurača |
| Kratko ime uređaja | DF22 |
| Kompatibilnost proizvoda |
DF2FA rastavni uložak DF2FN rastavni uložak |
| Broj polova | 2P |
| Veličina osigurača | 22 x 58 mm |
| Tip osigurača |
, gG , aM |
| Način upravljanja | Ručica |
| Lokalna signalizacija | Indikator pregorelog osigurača |
| [ue] nazivni napon |
690 V AC 690 V DC |
| [ie] nazivna radna struja | 125 A |
| [ui] nazivni napon izolacije | 690 V AC |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| [ipk] nazivna vršna struja kratkog spoja | 19 kA sa cevastim vezama u skladu sa IEC 60269-1 |
| Podnosiva struja kratkog spoja |
120 kA 400 V u skladu sa IEC 60947-3 120 kA 500 V u skladu sa IEC 60947-3 80 kA 690 V u skladu sa IEC 60947-3 |
| Standardi |
EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 |
|---|---|
| Sertifikacije proizvoda |
IEC UL priznato CSA EAC |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Pozicija montaže | Vertikalno (tolerancija: +/- 23°) |
| Povezivanje - priključci |
Vijčani priključni blokovi 1 kabl(ovi) 2,5…35 mm²kruti Vijčani priključni blokovi 2 kabl(ovi) 2,5…25 mm²kruti Vijčani priključni blokovi 1 kabl(ovi) 2,5…35 mm²fleksibilni sa ili bez Vijčani priključni blokovi 2 kabl(ovi) 2,5…25 mm²fleksibilni sa ili bez |
| Moment pritezanja | 4 N.m |
| Visina | 127,5 mm |
| Širina | 70 mm |
| Dubina | 76,5 mm |
| Masa proizvoda | 0,439 kg |
| Količina po setu | Set od 3 |
| Temperatura okoline za skladištenje | -40…80 °C |
|---|---|
| Temperatura okoline za rad | -20…60 °C sa smanjenjem karakteristika iznad 20°C |
| Ip stepen zaštite | IP20 u skladu sa IEC 60529 |
| Zaštitni tretman | TH |
| Otpornost na vatru | 960 °C u skladu sa IEC 60695-2-1 |
| Kompatibilnost | DF22 |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 363,0 g |
| Pakovanje 1 visina | 12,75 cm |
| Pakovanje 1 širina | 7,0 cm |
| Pakovanje 1 dužina | 7,7 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 27 |
| Pakovanje 2 težina | 11,261 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 cm |
| Tip jedinice pakovanja 3 | BB1 |
| Broj jedinica u pakovanju 3 | 3 |
| Pakovanje 3 težina | 1,169 kg |
| Pakovanje 3 visina | 8,3 cm |
| Pakovanje 3 širina | 13,2 cm |
| Pakovanje 3 visina | 22,5 cm |
| Garancija | 18 months |
|---|
