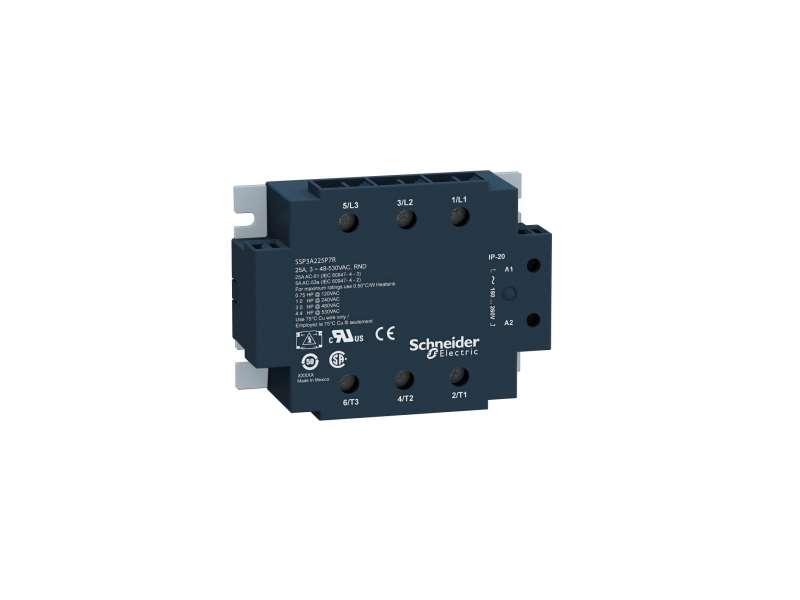

Schneider Electric Solid state relej - za mont. ploču - ulaz 18-36 V AC, izlaz 48-530 V AC, 25A;SSP3A225B7
Solid state relej - za mont. ploču - ulaz 18-36 V AC, izlaz 48-530 V AC, 25A...
VAT-exclusive price: 19.653,00 |
VAT-inclusive price: 23.583,60 |
Solid state relej - za mont. ploču - ulaz 18-36 V AC, izlaz 48-530 V AC, 25A
| Grupa proizvoda |
Harmony Relay
|
|
|---|---|---|
| Tip proizvoda ili komponente |
Solid state relay up to 30 A
|
|
| Kratko ime uređaja |
SSP
|
|
| Nosači za montažu |
Panel
|
|
| Number of phases |
Trofazne
|
|
| Contacts type and conifguration |
3 NO
|
|
| [in] nazivna struja |
25 A
|
|
| Tip tranzistorskog izlaza |
Prekidanje napona u nuli
|
|
| output switching mode |
Prekidanje napona u nuli
|
| Tip upravljanja |
Bez test tastera
|
|
|---|---|---|
| Napon upravljačkog kola |
18...36 V AC
|
|
| Minimalni napon preklapanja |
18 V AC uključenje
|
|
| Maksimalni napon preklapanja |
2 V AC isključenje
|
|
| Vreme odziva |
20 ms (turn-on)
30 ms (turn-off) |
|
| Input current |
15…20 mA
|
|
| Napon izlaza |
48...530 V AC
|
|
| Struja opterećenja |
0,1…25 A
|
|
| Transient overvoltage |
1200 V
|
|
| Udarna struja |
275 A za 20 ms
300 A za 16.6 ms 85 A za 1 s |
|
| Maksimalno i²t za izbor ultrabrzih osigurača |
380 A².s za 10 ms pri 50 Hz polovina ciklusa
370 A².s za 8.3 ms pri 60 Hz polovina ciklusa |
|
| Maksimalna struja curenja |
3 mA izlaz nije aktivan
|
|
| Maksimalni pad napona |
<1,35 V uređaj u radu
|
|
| Du/dt |
500 V/µs izlaz nije aktivan pri maksimalnom naponu
|
|
| Power factor |
0,5 (sa maksimalnim opterećenjem)
|
|
| Motor controller rating |
0,75 hp pri <40 °C 120 V AC
1 hp pri <40 °C 240 V AC 3 hp pri <40 °C 480 V AC 4,4 hp pri <40 °C 530 V AC |
|
| Snaga motora kw |
0,56 kW pri 40 °C 120 V AC
0,74 kW pri 40 °C 240 V AC 2,22 kW pri 40 °C 480 V AC 3,24 kW pri 40 °C 530 V AC |
|
| Otpornost izolacije |
>= 1000 MOhm pri 500 V DC
|
|
| Maximum capacitance |
8 pF za ulaz/izlaz
|
|
| Dielektrična snaga |
4 kV AC za ulaz/izlaz
4 kV AC for input or output to case |
|
| Moment pritezanja |
0.9...1.1 N.m za ulaz
1.7...2.2 N.m za izlaz |
|
| Povezivanje - priključci |
Vijčani priključci: 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14) za ulaz
Vijčani priključci: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) za izlaz |
|
| Thermal resistance |
0.24 °C/W
|
|
| LED indicator |
LED, zelena za ulaz
|
|
| Ip stepen zaštite |
IP20
|
|
| Masa proizvoda |
0,24 kg
|
|
| Širina |
101,3 mm
|
|
| Visina |
79,7 mm
|
|
| Dubina |
35,4 mm
|
|
| Prezentacija uređaja |
Kompletan proizvod
|
| Otpornost na plamen |
V0 conforming to UL 94
|
|
|---|---|---|
| Temperatura okoline za rad uređaja |
-40…80 °C
|
|
| Temperatura okoline za skladištenje |
-40…125 °C
|
|
| Stepen zaprljanosti |
2
|
|
| Kategorija prenapona |
-
Zelio Relays SSP3A225B7 (1)
