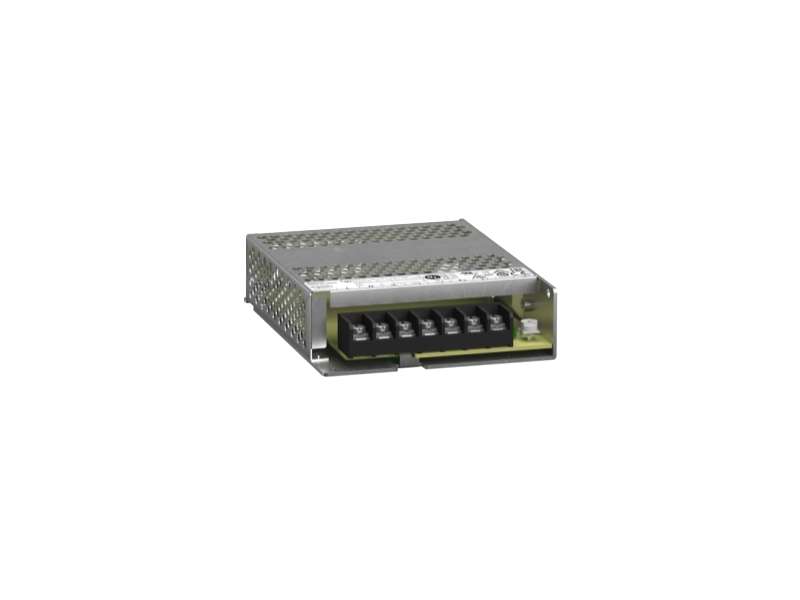

Schneider Electric Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču ; ABLP1A12085
Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču ; ABLP1A12085Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču...
VAT-exclusive price: 8.337,00 |
VAT-inclusive price: 10.004,40 |
Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču ; ABLP1A12085Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču ; ABLP1A12085Regulisano napajanje, 100...240V AC, 12V 8.5A, monofazno, montaža na ploču ; ABLP1A12085
| Grupa proizvoda | Modicon Power Supply |
|---|---|
| Tip proizvoda ili komponente | Napajanje |
| Tip napajanja | Regulisano |
| varijanta opcija | Panel za montažu |
| Materijal kućišta | Aluminijum |
| Nominalni ulazni napon | 100...240 V AC monofazno |
| Nazivna snaga u w | 100 W |
| Napon izlaza | 12 V DC |
| Napajanje strujnog izlaza | 8,5 A |
| Input voltage limits | 90...264 V AC |
|---|---|
| Nominalna mrežna frekvencija | 50…60 Hz |
| Kompatibilnost mrežnog sistema |
TN TT IT |
| Maksimalna struja curenja | 1 mA 240 V AC |
| Tip zaštite ulaza | Integrisani osigurač (ne menja se) 4 A |
| udarna struja |
45 A pri 115 V 85 A pri 230 V |
| broj 18 mm modula |
0.55 at 115 V AC 0.45 at 230 V AC |
| Efikasnost | 88 % pri 230 V AC |
| Podešavanje izlaznog napona | 10.8...13.2 V |
| Snaga disipacije u w | 21 W |
| potrošnja struje |
< 2.3 A 115 V AC < 1.5 A 230 V AC |
| Vreme uključivanja | < 500 ms |
| Vreme držanja |
> 20 ms 115 V AC > 40 ms 230 V AC |
| Pokretanje sa kapacitivnim opterećenjima | 4000 µF |
| Zaostala talasnost | < 120 mV |
| Očekivano vreme trajanja kondenzatora | 10 godina |
| srednje vreme izmedu otkaza (MTBF) | 700000 sati at 25 °C, punim opterećenjem conforming to SR 332 |
| Tip zaštite izlaza |
Protiv preopterećenja i kratkog spoja, zaštitna tehnologija: automatski reset Protiv previsoke temperature, zaštitna tehnologija: ručni reset Protiv prenapona, zaštitna tehnologija: ručni reset |
| Povezivanje - priključci |
Priključak na zavrtanj: 0.75...2.5 mm², (AWG 18...AWG 14) bez završne obloge žice Priključak na zavrtanj: 0.75...1.5 mm², (AWG 18...AWG 16) sa završnom pločicom od žice |
| line and load regulation |
< 0.5 % network 0 to 100 % load at 25 °C < 1 % network full voltage range in line at 25 °C |
| Statusne led lampice | 1 LED (zelena) izlazni napon |
| Dubina | 129 mm |
| Visina | 30 mm |
| Širina | 97 mm |
| Masa proizvoda | 0,3 kg |
| Spajanje izlaza |
Paralelno Serijski |
| Držač za montažu |
Tip TH35-15 šina u skladu sa IEC 60715 Tip TH35-7.5 šina u skladu sa IEC 60715 Dvoprofilna DIN šina panel za montažu |
| Napajanje |
SELV u skladu sa EN/IEC 60950-1 SELV u skladu sa EN/IEC 60204-1 SELV u skladu sa IEC 60364-4-41 |
| Dielektrična snaga | 3750 V AC sa input to output izolacijom |
| Standardi |
EN 62368-1 EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1 |
|---|---|
| Sertifikacije proizvoda |
CE CULus EAC RCM CB Scheme KC |
| Karakteristike okruženja | 3M4 u skladu sa IEC 60721-3-3 |
| Nadmorska visina za rad uređaja | 5000 m |
| Otpornost na udare | 100 m/s² za 11 milisekundi |
| Ip stepen zaštite | IP10 |
| Ambient air temperature for operation |
-30…50 °C bez smanjenja karakteristika mounting position A, B, F, G < 2000 m 50…70 °C sa promenom struje od 2 % na °C mounting position A, B, F, G < 2000 m |
| klasa zaštite protiv električnog udara | Klasa I |
| Stepen zaprljanosti | 2 |
| Otpornost na vibracije |
3 mm (f= 2…9 Hz) u skladu sa IEC 60068-2-6 10 m/s² (f= 9…200 Hz) u skladu sa IEC 60068-2-6 |
| Elektromagnetni imunitet |
Imunitet na elektrostatičko pražnjenje - test nivo: 6 kV (kontakt pražnjenja) u skladu sa EN/IEC 61000-4-2 Imunitet na elektrostatičko pražnjenje - test nivo: 9 kV (pražnjenje u vazduhu) u skladu sa EN/IEC 61000-4-2 Otpornost na radio smetnje emisije vezane sa vodovima - test nivo: 10 V/m (80 MHz...2 GHz) u skladu sa EN/IEC 61000-4-3 Otpornost na radio smetnje emisije vezane sa vodovima - test nivo: 5 V/m (2...2.7 GHz) u skladu sa EN/IEC 61000-4-3 Otpornost na radio smetnje emisije vezane sa vodovima - test nivo: 3 V/m (2.7...6 GHz) u skladu sa EN/IEC 61000-4-3 Otpornost na brze prelaze - test nivo: 4 kV (na ulazu-izlazu) u skladu sa EN/IEC 61000-4-4 Test otpornosti udara - test nivo: 3 kV (između napajanja i uzemljenja) u skladu sa EN/IEC 61000-4-5 Test otpornosti udara - test nivo: 1.5 kV (između faza) u skladu sa EN/IEC 61000-4-5 Otpornost na radio smetnje emisije vezane sa vodovima - test nivo: 10 V (0.15...80 MHz) u skladu sa EN/IEC 61000-4-6 Otpornost na magnetna polja - test nivo: 30 A/m (50...60 Hz) u skladu sa EN/IEC 61000-4-8 Otpornost na propad napona u skladu sa EN/IEC 61000-4-11 Emisija polja smetnji u skladu sa EN 55016-2-3 Ograničenja za emisiju strujnih harmonika u skladu sa EN 61000-3-2 Emisije vezane sa vodovima u skladu sa EN 55016-1-2 Emisije vezane sa vodovima u skladu sa EN 55016-2-1 |
| Elektromagnetna emisija |
Emisije vezane sa vodovima u skladu sa EN 61000-6-3 Emisije vezane sa zračenjem u skladu sa EN 61000-6-4 |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 420,0 g |
| Pakovanje 1 visina | 4,0 cm |
| Pakovanje 1 širina | 14,8 cm |
| Pakovanje 1 dužina | 18,5 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 19 |
| Pakovanje 2 težina | 8,54 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 cm |
