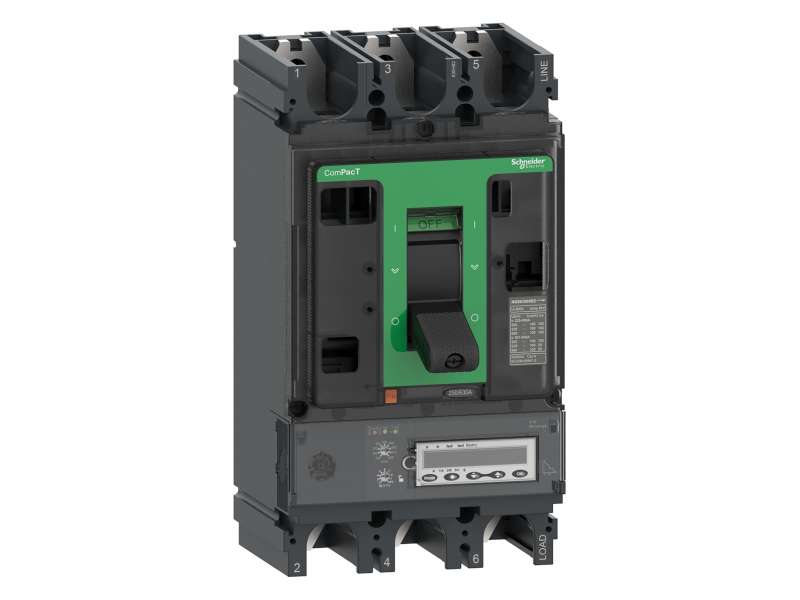

Schneider Electric Prekidač ComPacT NSX630R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 630 A, 3P 3d;C63R36E630

prekidač ComPacT NSX630R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 630 A, 3P 3d...

Brand: Schneider Electric
Product Code: C63R36E630
Availability: Check availability

VAT-exclusive price: 341.853,00

VAT-inclusive price: 410.223,60

Qnt:

Description
Specification

prekidač ComPacT NSX630R, 200 kA na 415 VAC, MicroLogic 6.3 E zaštitna jedinica 630 A, 3P 3d

Osnovne informacije
Grupa proizvoda	ComPacT nove generacije
Ime proizvoda	Compact NSX nova generacija
Kratko ime uređaja	NSX630R
Tip proizvoda ili komponente	Prekidač
Primena uređaja	Razvod električne energije
Broj polova	3P
Opis zaštićenih polova	3t
[in] nazivna struja	630 A pri 40 °C
[ue] nazivni napon	690 V AC 50/60 Hz
Tip mreže	AC
Mrežna frekvencija	50/60 Hz
Pogodno za izolaciju	Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A
[Icu] rated ultimate short-circuit breaking capacity	200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 80 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 65 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 45 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level	R 200 kA 415 V AC
Ime zaštitne jedinice	Micrologic 6.3 E
Tehnologija zaštitne jedinice	Elektronska
Funkcija zaštitne jedinice	LSIG
Tip upravljanja	Ručica
Circuit breaker mounting mode	Fiksno

Dopunske informacije
[ui] nazivni napon izolacije	800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon	8 kV
[Ics] rated service short-circuit breaking capacity	200 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 200 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 80 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 16 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 12 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	15000 ciklusa
Električna trajnost	2000 ciklusa pri 690 V In 6000 ciklusa pri 690 V In/2 4000 ciklusa pri 440 V In 8000 ciklusa pri 440 V In/2
Snaga gubitaka	39,69 W
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Povezivanje	45 mm
Tip zaštite	L : for zaštita od preopterećenja (dugotrajno) S : for kratkotrajna zaštita od kratkog spoja I : for trenutna zaštita od kratkog spoja G : for zaštita od zemljospoja
Veličina zaštitne jedinice	630 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Podesivo 9 podešavanja
[Ir] long-time protection pick-up adjustment range	250...630 A
Long-time protection delay adjustment type tr	Podesivo
[tr] long-time protection delay adjustment range	15…400 sekundi pri 1.5 x Ir 0,35…11 sekundi pri 7.2 x Ir 0,5…16 sekundi pri 6 x Ir
Termička memorija	20 minuta pre i nakon okidanja
Short-time protection pick-up adjustment type Isd	Podesivo
[Isd] Short-time protection pick-up adjustment range	1.5...11 x In
Short-time protection delay adjustment type tsd	Podesivo, 5 podešavanja
[tsd] Short-time protection delay adjustment range	0…0,4 sekundi I²t=off 0,1…0,4 sekundi I²t=on
Instantaneous protection pick-up adjustment type Ii	Podesivo
[Ii] instantaneous protection pick-up adjustment range	1.5...11 x In
Ground-fault protection pick-up adjustment type Ig	Podesivo, 9 podešavanja
[Ig] ground-fault protection pick-up adjustment range	0.2...1 x In Ig omogućavanje on/off
Ground-fault protection time delay adjustment type tg	Podesivo, 5 podešavanja
[tg] ground-fault protection time delay adjustment range	0…0,4 sekundi I²t=off 0,1…0,4 sekundi I²t=on
Diferencijalna zaštita	Bez
Zona selektivne blokade zsi	Sa
Number of slots for electrical auxiliaries	6 slot(ova)
Lokalna signalizacija	Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta)
Tip displeja	LCD displej
Tip merenja	Multimetar
Komunikacija podataka	Beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu Maksimalno izmerene/minimalno izmerene veličine Podešavanja zaštite i alarma Kvalitet snage Angažovane vrednosti struje i snage Indikatori vezani za održavanje Trenutne i angažovane vrednosti Merenje električne energije
Width (W)	140 mm
Height (H)	255 mm
Depth (D)	110 mm
masa proizvoda	6,2 kg

Okruženje
Standardi	EN/IEC 60947
Sertifikacija proizvoda	EAC CCC Marine
Kategorija prenapona	Klasa II
Klasa zaštite od električnog udara	Klasa II
Stepen zaprljanosti	3 u skladu sa IEC 60664-1
Ip stepen zaštite	IP40 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-40…85 °C
Relativna vlažnost	0…95 %
Nadmorska visina za rad uređaja	EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	5,79 kg
Pakovanje 1 visina	15,2 cm
Pakovanje 1 širina	15,2 cm
Pakovanje 1 dužina	29,2 cm
