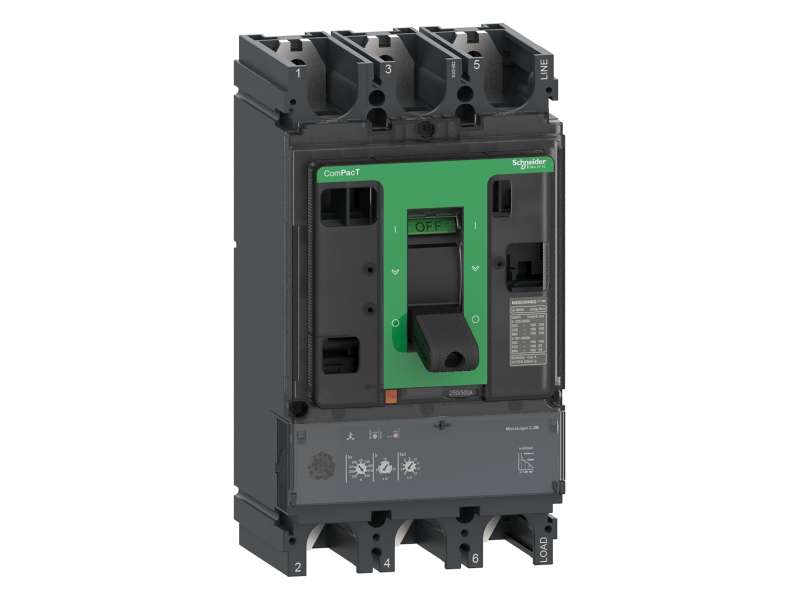

Schneider Electric Prekidač ComPacT NSX400F, 36 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 400 A, 3P 3d;C40F32D400

prekidač ComPacT NSX400F, 36 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 400 A, 3P 3d...

Brand: Schneider Electric
Product Code: C40F32D400
Availability: Check availability

VAT-exclusive price: 121.638,00

VAT-inclusive price: 145.965,60

Qnt:

Description
Specification

prekidač ComPacT NSX400F, 36 kA na 415 VAC, MicroLogic 2.3 zaštitna jedinica 400 A, 3P 3d

Osnovne informacije
Grupa proizvoda	ComPacT nove generacije
Ime proizvoda	Compact NSX nova generacija
Kratko ime uređaja	NSX400F
Tip proizvoda ili komponente	Prekidač
Primena uređaja	Razvod električne energije
Broj polova	3P
Opis zaštićenih polova	3t
[in] nazivna struja	400 A pri 40 °C
[ue] nazivni napon	690 V AC 50/60 Hz
Tip mreže	AC
Mrežna frekvencija	50/60 Hz
Pogodno za izolaciju	Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A
[Icu] rated ultimate short-circuit breaking capacity	40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 25 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 20 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 30 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level	F 36 kA 415 V AC
Ime zaštitne jedinice	Micrologic 2.3
Tehnologija zaštitne jedinice	Elektronska
Funkcija zaštitne jedinice	LSoI
Tip upravljanja	Ručica
Circuit breaker mounting mode	Fiksno

Dopunske informacije
[ui] nazivni napon izolacije	800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon	8 kV
[Ics] rated service short-circuit breaking capacity	40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 10 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 30 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	15000 ciklusa
Električna trajnost	3000 ciklusa pri 690 V In 6000 ciklusa pri 690 V In/2 6000 ciklusa pri 440 V In 12000 ciklusa pri 440 V In/2
Snaga gubitaka	19,2 W
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Povezivanje	45 mm
Tip zaštite	L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja
Veličina zaštitne jedinice	400 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Podesivo 9 podešavanja
[Ir] long-time protection pick-up adjustment range	160…400 A
Long-time protection delay adjustment type tr	Fiksno
[tr] long-time protection delay adjustment range	11 sekundi pri 7.2 x Ir 16 sekundi pri 6 x Ir 400 sekundi pri 1.5 x Ir
Termička memorija	20 minuta pre i nakon okidanja
Short-time protection pick-up adjustment type Isd	Podesivo, 9 podešavanja
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Fiksno
Instantaneous protection pick-up adjustment type Ii	Fiksno
[Ii] instantaneous protection pick-up adjustment range	4800 A
Diferencijalna zaštita	Bez
Zona selektivne blokade zsi	Bez
Number of slots for electrical auxiliaries	6 slot(ova)
Lokalna signalizacija	Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta)
Width (W)	140 mm
Height (H)	255 mm
Depth (D)	110 mm
Masa proizvoda	6,05 kg

Okruženje
Standardi	EN/IEC 60947
Sertifikacija proizvoda	CCC EAC Marine
Kategorija prenapona	Klasa II
Klasa zaštite od električnog udara	Klasa II
Stepen zaprljanosti	3 u skladu sa IEC 60664-1
Ip stepen zaštite	IP40 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C
Relativna vlažnost	0…95 %
Nadmorska visina za rad uređaja	EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	5,624 kg
Pakovanje 1 visina	15 cm
Pakovanje 1 širina	15,5 cm
Pakovanje 1 dužina	29,2 cm
Tip jedinice pakovanja 2	S04
Broj jedinica u pakovanju 2	2
Pakovanje 2 težina	12,103 kg
Pakovanje 2 visina	30 cm
Pakovanje 2 širina	40 cm
Pakovanje 2 visina	60 cm
Pakovanje 3 visina	80 cm
