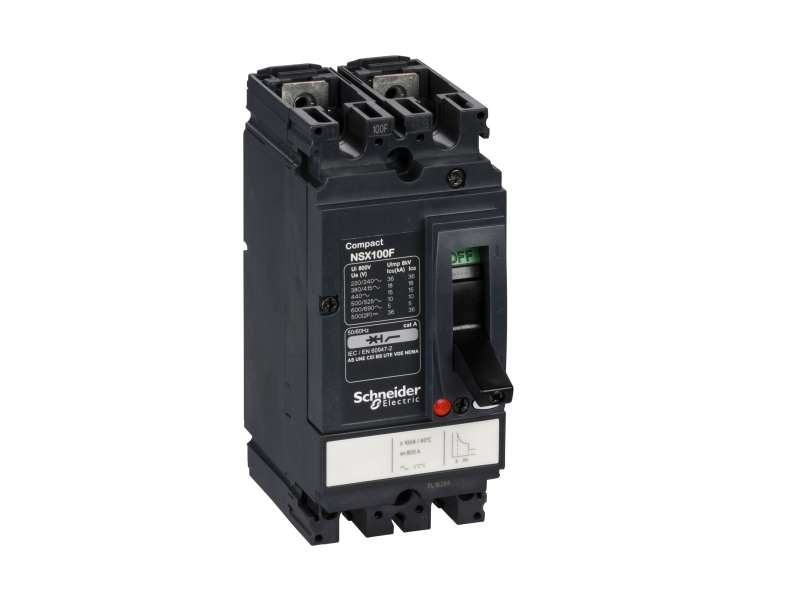

Schneider Electric Prekidač Compact NSX100F - TMD - 100 A - 2P 2d;LV438600
prekidač Compact NSX100F - TMD - 100 A - 2P 2d...
VAT-exclusive price: 22.070,00 |
VAT-inclusive price: 26.484,00 |
prekidač Compact NSX100F - TMD - 100 A - 2P 2d
| Grupa proizvoda | Compact |
|---|---|
| Ime proizvoda | Compact NSX |
| Grupa proizvoda |
ComPact NSX100...250 DC ComPact NSX100...250 |
| Kratko ime uređaja | NSX100F |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 2P |
| Opis zaštićenih polova | 2t |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon |
690 V AC 50/60 Hz 500 V DC |
| Tip mreže |
DC AC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] ocenjen krajnji prekidni kapacitet kratkog spoja |
5 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 250 V DC 1P u skladu sa IEC 60947-2 36 kA Icu pri 125 V DC 1P u skladu sa IEC 60947-2 36 kA Icu pri 500 V DC 2P u skladu sa IEC 60947-2 10 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 15 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 18 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Nivo performansi | F 18 kA 415 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Tip upravljanja | Ručica |
| Režim ugradnje prekidača | Fiksno |
| [ui] nazivni napon izolacije | 750 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] ocenjeni servisni prekidni kapacitet kratkog spoja |
5 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 250 V DC u skladu sa IEC 60947-2 36 kA pri 125 V DC u skladu sa IEC 60947-2 36 kA pri 500 V DC u skladu sa IEC 60947-2 10 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 15 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 18 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 36 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 20000 ciklusa |
| Električna trajnost |
10000 ciklusa pri 277 V In 20000 ciklusa pri 277 V In/2 |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
For zaštita od preopterećenja (termičkog) for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 100 A pri 40 °C |
| Dugotrajno podešavanje podizanja tipa Ir (termička zaštita) | Fiksno |
| [Ir] Opseg podešavanja dugotrajne zaštite | 1 In |
| [Im] opseg magnetne zaštite | 800 A |
| Diferencijalna zaštita | Bez |
| širina (V) | 70 mm |
| Visina (H) | 161 mm |
| dubina (D) | 86 mm |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,25 kg |
| Pakovanje 1 visina | 8 cm |
| Pakovanje 1 širina | 13,2 cm |
| Pakovanje 1 dužina | 17,5 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 12 |
| Pakovanje 2 težina | 15,487 kg |
| Pakovanje 2 visina | 30 cm |
| Pakovanje 2 širina | 30 cm |
| Pakovanje 2 visina | 40 cm |
| Garancija | 18 months |
|---|
