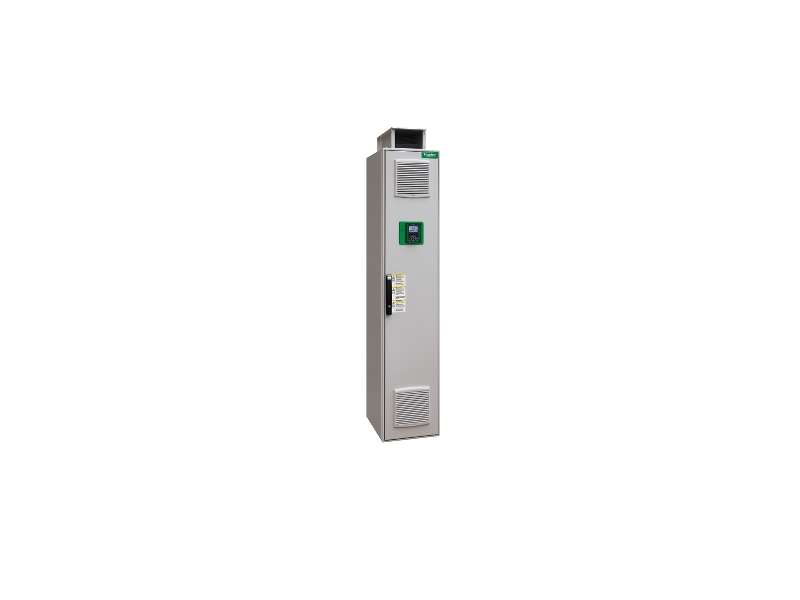

Variable speed drive, Altivar Process ATV600, ATV630, 315 kW, 380...440 V, IP21
| Grupa proizvoda | Altivar Process ATV600 |
|---|---|
| Tip proizvoda ili komponente | Frekventni regulator |
| Specifične primene proizvoda | Procesi i komunalna preduzeća |
| Kratko ime uređaja | ATV630 |
| Posebna izvedba | Standardna verzija |
| Namena proizvoda |
Asinhroni motori Sinhroni motori |
| Emc filter | Integrisani sa 150 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3 |
| Ip stepen zaštite |
IP21 u skladu sa IEC 61800-5-1 IP21 u skladu sa IEC 60529 |
| [us] nazivni napon | 380...440 V |
| Tip hlađenja | Ventilatorom za strujanje vazduha |
| Frekvencija napajanja | 50...60 Hz - 5...5 % |
| [us] nazivni napon napajanja | 380...440 V - 15...10 % |
| Snaga motora kw |
315 kW (normalan rad) 250 kW (zahtevne aplikacije) |
| Linijska struja |
488 A pri 400 V (normalan rad) 391 A pri 400 V (zahtevne aplikacije) 566 A pri 380 V (normalan rad) 453 A pri 380 V (zahtevne aplikacije) |
| Struja linijskog kratkog spoja isc | 50 kA |
| Prividna snaga |
372 kVA pri 440 V (normalan rad) 298 kVA pri 440 V (zahtevne aplikacije) |
| Stalna izlazna struja |
590 A pri 2.5 kHz za normalan rad 477 A pri 2.5 kHz za zahtevne aplikacije |
| Maksimalna prelazna struja |
649 A tokom 60 s (normalan rad) 716 A tokom 60 s (zahtevne aplikacije) |
| Profil upravljanja asinhronim motorom |
Standardni konstantni moment Promenljivi moment Optimalni moment |
| Profil upravljanja sinhronim motorom |
Motor sa permanentnim magnetima Sinhroni reluktantni motor |
| Izlazna frekvencija | 0,1…500 Hz |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| Prekidačka frekvencija |
2.5...8 kHz sa faktorom smanjenja karakteristika 2...8 kHz podesivo |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Logika digitalnog ulaza | 16 predefinisanih brzina |
| Protokol komunikacionog porta |
Ethernet Modbus serijska veza Modbus TCP |
| Opciona kartica |
Slot A: komunikacioni modul, Profibus DP V1 Slot A: komunikacioni modul, Profinet Slot A: komunikacioni modul, DeviceNet Slot A: komunikacioni modul, Modbus TCP/EtherNet/IP Slot A: komunikacioni modul, CANopen daisy chain RJ45 Slot A: komunikacioni modul, CANopen SUB-D 9 Slot A: komunikacioni modul, CANopen vijčani priključci Slot A/slot B: modul za proširenje - digitalni i analogni I/O Slot A/slot B: modul za proširenje - izlazni releji Slot A: komunikacioni modul, Ethernet IP/Modbus TCP/MD-Link Komunikacioni modul, BACnet MS/TP Komunikacioni modul, Ethernet Powerlink |
| Način montiranja | Slobodnostojeći |
|---|---|
| Broj faza mreže | Trofazne |
| Broj digitalnih izlaza | 0 |
| Tip digitalnih izlaza |
Relejni izlazi R1A, R1B, R1C 250 V AC 3000 mA Relejni izlazi R1A, R1B, R1C 30 V DC 3000 mA Relejni izlazi R2A, R2C 250 V AC 5000 mA Relejni izlazi R2A, R2C 30 V DC 5000 mA Relejni izlazi R3A, R3C 250 V AC 5000 mA Relejni izlazi R3A, R3C 30 V DC 5000 mA |
| Izlazni napon | <= napon napajanja |
| Dopustiva privremena struja |
1.1 x In tokom 60 s (normalan rad) 1.5 x In tokom 60 s (zahtevne aplikacije) |
| Kompenzacija klizanja motora |
Automatska bez obzira na opterećenje Nedostupna u "Permanent magnet motor" upravljanju Može se ukinuti Podesiva |
| Rampe ubrzanja i usporenja | Linearno podesivo zasebno od 0.01 do 9999 s |
| Fizički interfejs |
Mrežni 2-žični RS 485 |
| Kočenje do mirovanja | Sa ubacivanjem DC struje |
| Tip zaštite |
Termička zaštita: motor Safe torque off: motor Gubitak faze motora: motor Termička zaštita: frekventni regulator Safe torque off: frekventni regulator Pregrevanje: frekventni regulator Prekostrujna između izlaznih faza i uzemljenja: frekventni regulator Preopterećenje izlaznog napona: frekventni regulator Zaštita od kratkog spoja: frekventni regulator Gubitak faze motora: frekventni regulator Prenaponi na DC bus-u: frekventni regulator Prenapon napajanja: frekventni regulator Podnapon napajanja: frekventni regulator Gubitak faze napajanja: frekventni regulator Prekoračenje brzine: frekventni regulator Kvar na upravljačkom kolu: frekventni regulator |
| Brzina prenosa |
10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| Rezolucija frekvencije |
Displej: 0.1 Hz Analogni ulaz: 0.012/50 Hz |
| Poruka za prenos | RTU |
| Električna veza |
Upravljanje: odvojivi vijčani priključni blokovi 0.5...1.5 mm² Strana napajanja: M12 sabirnica - 3 kablovi 3 x 185 mm² maksimalno po fazi (normalan rad) Strana napajanja: M12 sabirnica - 4 kablovi 3 x 120 mm² maksimalno po fazi (normalan rad) Motor: M12 sabirnica - 3 kablovi 3 x 185 mm² maksimalno po fazi (normalan rad) Motor: M12 sabirnica - 4 kablovi 3 x 120 mm² maksimalno po fazi (normalan rad) Strana napajanja: M12 sabirnica - 3 kablovi 3 x 185 mm² maksimalno po fazi (zahtevne aplikacije) Strana napajanja: M12 sabirnica - 4 kablovi 3 x 120 mm² maksimalno po fazi (zahtevne aplikacije) Motor: M12 sabirnica - 3 kablovi 3 x 185 mm² maksimalno po fazi (zahtevne aplikacije) Motor: M12 sabirnica - 4 kablovi 3 x 120 mm² maksimalno po fazi (zahtevne aplikacije) Strana napajanja: M12 sabirnica - 3 kablovi 3 x 150 mm² minimum po fazi (normalan rad) Strana napajanja: M12 sabirnica - 4 kablovi 3 x 95 mm² minimum po fazi (normalan rad) Motor: M12 sabirnica - 2 kablovi 3 x 185 mm² minimum po fazi (normalan rad) Motor: M12 sabirnica - 3 kablovi 3 x 120 mm² minimum po fazi (normalan rad) Strana napajanja: M12 sabirnica - 2 kablovi 3 x 185 mm² minimum po fazi (zahtevne aplikacije) Strana napajanja: M12 sabirnica - 3 kablovi 3 x 95 mm² minimum po fazi (zahtevne aplikacije) Motor: M12 sabirnica - 2 kablovi 3 x 185 mm² minimum po fazi (zahtevne aplikacije) Motor: M12 sabirnica - 3 kablovi 3 x 120 mm² minimum po fazi (zahtevne aplikacije) |
| Tip priključka |
RJ45 (na udaljenom grafičkom terminalu) za Ethernet/Modbus TCP RJ45 (na udaljenom grafičkom terminalu) za Modbus serijska veza |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Tip polarizacije | Bez impedanse |
| Način razmene podataka | Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP |
| Broj adresa | 1…247 za Modbus serijska veza |
| Način pristupa | Slave Modbus TCP |
| Napajanje |
Spoljašnje napajanje za digitalne ulaze: 24 V DC (19…30 V), <1,25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja Interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja Interno napajanje za digitalne ulaze i STO: 24 V DC (21…27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Lokalna signalizacija |
Zalokalna dijagnostika: 3 LED lampice Zastatus ugrađene komunikacije: 3 LED lampice (dvostruka boja) Zastatus komunikacionog modula: 4 LED lampice (dvostruka boja) Zaprisustvo napona: 1 LED (crvena) |
| Širina | 600 mm |
| Visina | 2150 mm |
| Dubina | 605 mm |
| Masa proizvoda | 400 kg |
| Broj analognih ulaza | 3 |
| Tip analognog ulaza |
AI1, AI2, AI3 softverski podesiv napon: 0...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova AI1, AI2, AI3 softverski podesiva struja: 0...20 mA, impedansa: 250 Ω, rezolucija 12 bitova AI2 naponski analogni ulaz: - 10...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| Broj digitalnog ulaza | 8 |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0…30 kHz, 24 V DC (<= 30 V) |
| Kompatibilnost ulaza |
DI1...DI6: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68 STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Logika digitalnog ulaza |
Pozitivna logika (source) (DI1...DI8), < 5 V (stanje 0), > 11 V (stanje 1) Negativna logika (sink) (DI1...DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Broj analognih izlaza | 2 |
| Tip analognog izlaza |
Softverski podesivi napon AQ1, AQ2: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova Softverski podesiva struja AQ1, AQ2: 0...20 mA, rezolucija 10 bitova Softverski podesiva struja DQ-, DQ+: 30 V DC Softverski podesiva struja DQ-, DQ+: 100 mA |
| Trajanje uzorkovanja |
2 milisekundi +/- 0.5 ms (DI1...DI4) - digitalni ulaz 5 milisekundi +/- 1 ms (DI5, DI6) - digitalni ulaz 5 milisekundi +/- 0.1 ms (AI1, AI2, AI3) - analogni ulaz 10 milisekundi +/- 1 ms (AO1) - analogni izlaz |
| Tačnost |
+/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz +/- 1 % AO1, AO2 za temperaturne promene od 60 °C analogni izlaz |
| Greška linearnosti |
AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz AO1, AO2: +/- 0.2 % za analogni izlaz |
| Broj releja | 3 |
| Tip izlaznog releja |
Konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa Konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa Konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa |
| Vreme osvežavanja | Izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| Minimalna struja preklapanja | Izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| Maksimalna struja preklapanja |
Izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1: 3 A pri 250 V AC Izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1: 3 A pri 30 V DC Izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0,4 i L/R = 7 milisekundi: 2 A pri 250 V AC Izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0,4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Izolacija | Između napajanja i kontrolnih priključaka |
| Maksimalna izlazna frekvencija | 500 kHz |
| maksimalna ulazna struja | 566,0 A |
| Izbor aplikacije za pogon promenljive brzine |
Zgrada - HVAC Centrifugalni kompresor Obrada hrane i pića Druge primene Rudarstvo, minerali i metali Ventilator Rudarstvo, minerali i metali Pumpa Nafta i gas Ventilator Voda i otpadna voda Druge primene Zgrada - HVAC Vijčani kompresor Obrada hrane i pića Pumpa Obrada hrane i pića Ventilator Obrada hrane i pića Raspršivanje Nafta i gas Potapajuća pumpa (ESP) Nafta i gas Pumpa za ubrizgavanje vode Nafta i gas Pumpa za avionsko gorivo Nafta i gas Kompresor za rafineriju Voda i otpadna voda Centrifugalna pumpa Voda i otpadna voda Pumpa sa pozitivnim pomakom Voda i otpadna voda Potapajuća pumpa (ESP) Voda i otpadna voda Vijčana pumpa Voda i otpadna voda Rotacioni kompresor Voda i otpadna voda Vijčani kompresor Voda i otpadna voda Centrifugalni kompresor Voda i otpadna voda Ventilator Voda i otpadna voda Pokretna traka Voda i otpadna voda Mešalica |
| Raspon snage motora AC-3 | 250…500 kW pri 380…440 V trofazne |
| Količina po setu | 1 |
| Montaža ormana | Slobodnostojeći |
