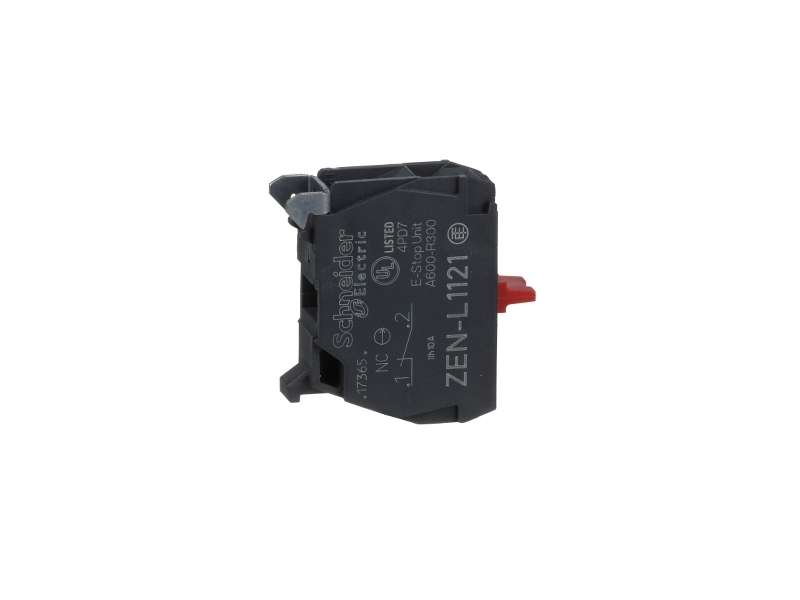

Schneider Electric Jednostruki kontaktni blok za glavu Ø22 1NC vijčani priključak; ZENL1121
jednostruki kontaktni blok za glavu Ø22 1NC vijčani priključak...
VAT-exclusive price: 673,00 |
VAT-inclusive price: 807,60 |
jednostruki kontaktni blok za glavu Ø22 1NC vijčani priključak
| Grupa proizvoda |
Harmony XAPS Harmony XAL |
|---|---|
| Tip proizvoda ili komponente | Kontaktni blok |
| Kratko ime uređaja | ZENL |
| Namena proizvoda |
Za XAPS upravljačku stanicu Za XB5 Ø 22 mm upravljačko signalne elemente |
| Blok za montiranje | Zadnja montaža |
| Prodaja po nedeljivim količinama | 5 |
| Tip kontakata i sastav | 1 NC |
| Način spajanja | Za sastavljanje kod korisnika |
|---|---|
| Masa proizvoda | 0,015 kg |
| Operacija kontakata | Sporo isključenje |
| Pozitivno otvaranje | Sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| put u radu |
1,5 mm (NC menja električno stanje) 4,3 mm (ukupni put) |
| Sila u radu | 2 N NC menja električno stanje |
| Mehanička trajnost | 10000000 ciklusa |
| Povezivanje - priključci |
Vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 Vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| Moment pritezanja | 0,8…1,2 N.m u skladu sa EN 60947-1 |
| Oblik glave zavrtnja |
Ukrštena kompatibilno sa Philips no 1 odvijač Ukrštena kompatibilno sa pozidriv No 1 odvijač Sa prorezom kompatibilno sa matica Ø 4 mm odvijač Sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Materijal kontakata | Legura srebra (Ag/Ni) |
| Maksimalna otpornost kroz priključke | 25 MΩ |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| [ie] nazivna radna struja |
3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| Električna trajnost |
1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna pouzdanost iec 60947-5-4 |
Λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 Λ < 10exp(-8) pri 17 V i 5 mA u skladu sa EN/IEC 60947-5-4 |
| Dodatne informacije | Montaža na integrisanu ploču u kućištu |
| Kod |
SR1 (količina <= 3) SR2 (količina <= 2) MR1 (količina <= 2) |
| Tretman zaštite | TH |
|---|---|
| Temperatura okoline za skladištenje | -40…70 °C |
| Temperatura okoline za rad uređaja | -40…70 °C |
| Ip stepen zaštite | IP20 u skladu sa IEC 60529 |
| Standardi |
EN/IEC 60947-5-5 EN/IEC 60947-5-4 UL 508 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C8201-1 |
| Otpornost na vibracije | 5 gn (f= 12…500 Hz) u skladu sa IEC 60068-2-6 |
| Otpornost na udare |
30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,600 cm |
| Package 1 Width | 4,400 cm |
| Package 1 Length | 5,400 cm |
| Package 1 Weight | 9,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 5,600 cm |
| Package 2 Width | 4,400 cm |
| Package 2 Length | 5,400 cm |
| Package 2 Weight | 52,000 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 800 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 8,992 kg |
| Garancija | 18 meseci |
|---|
| Grupa proizvoda |
Harmony XAPS Harmony XAL |
|---|---|
| Tip proizvoda ili komponente | Kontaktni blok |
| Kratko ime uređaja | ZENL |
| Namena proizvoda |
Za XAPS upravljačku stanicu Za XB5 Ø 22 mm upravljačko signalne elemente |
| Blok za montiranje | Zadnja montaža |
| Prodaja po nedeljivim količinama | 5 |
| Tip kontakata i sastav | 1 NC |
| Način spajanja | Za sastavljanje kod korisnika |
|---|---|
| Masa proizvoda | 0,015 kg |
| Operacija kontakata | Sporo isključenje |
| Pozitivno otvaranje | Sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| put u radu |
1,5 mm (NC menja električno stanje) 4,3 mm (ukupni put) |
| Sila u radu | 2 N NC menja električno stanje |
| Mehanička trajnost | 10000000 ciklusa |
| Povezivanje - priključci |
Vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 Vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| Moment pritezanja | 0,8…1,2 N.m u skladu sa EN 60947-1 |
| Oblik glave zavrtnja |
Ukrštena kompatibilno sa Philips no 1 odvijač Ukrštena kompatibilno sa pozidriv No 1 odvijač Sa prorezom kompatibilno sa matica Ø 4 mm odvijač Sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Materijal kontakata | Legura srebra (Ag/Ni) |
| Maksimalna otpornost kroz priključke | 25 MΩ |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| [ie] nazivna radna struja |
3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| Električna trajnost |
1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C 1000000 ciklusa, DC-13, 0,5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0,5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna pouzdanost iec 60947-5-4 |
Λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 Λ < 10exp(-8) pri 17 V i 5 mA u skladu sa EN/IEC 60947-5-4 |
| Dodatne informacije | Montaža na integrisanu ploču u kućištu |
| Kod |
SR1 (količina <= 3) SR2 (količina <= 2) MR1 (količina <= 2) |
