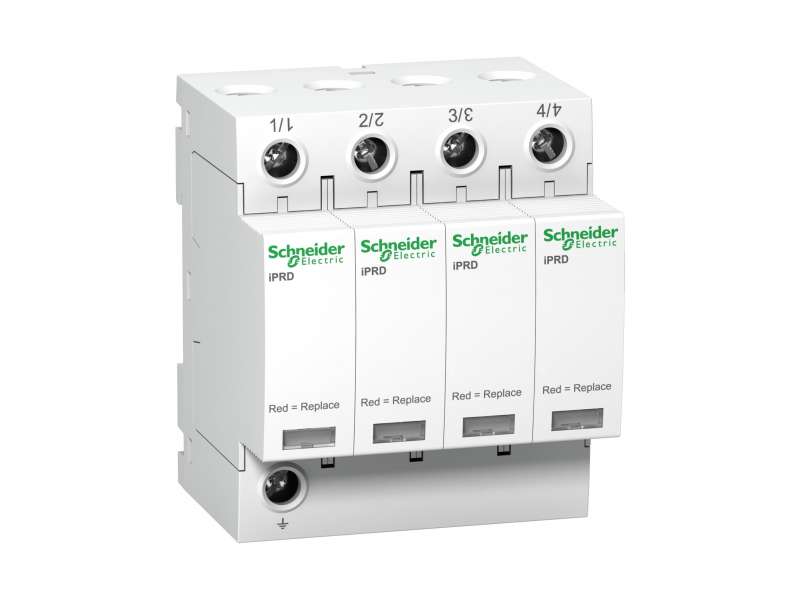

Schneider Electric IPRD20r modularni odvodnik prenapona - 4P - IT - 460V - sa daljinskom signal.;A9L20421
IPRD20r modularni odvodnik prenapona - 4P - IT - 460V - sa daljinskom signal....
VAT-exclusive price: 22.492,00 |
VAT-inclusive price: 26.990,40 |
IPRD20r modularni odvodnik prenapona - 4P - IT - 460V - sa daljinskom signal.
| range of product |
Acti 9
|
|
|---|---|---|
| Ime proizvoda |
Acti 9 iPRD
|
|
| Tip proizvoda ili komponente |
Izvlačivi odvodnik prenapona
|
|
| Kratko ime uređaja |
IPRD20r
|
|
| Primena uređaja |
Razvod električne energije
|
|
| Broj polova |
4P
|
|
| Daljinska signalizacija |
Sa
|
|
| Signalni kontakt |
1 SD (1 C/O)
|
|
| Tip odvodnika prenapona |
Električna distributivna mreža
|
|
| Sistem uzemljenja |
IT
|
| Tip klase odvodnika prenapona |
Tip 2
|
|
|---|---|---|
| Tehnologija odvodnika prenapona |
MOV
|
|
| [ue] nazivni napon |
230/400 V AC (+/- 10 %) pri 50/60 Hz
|
|
| [In] nominal discharge current |
Asimetrični režim: 5 kA (L/PE)
Asimetrični režim: 5 kA (N/PE) |
|
| [Imax] maximum discharge current |
Asimetrični režim: 20 kA L/PE
Asimetrični režim: 20 kA N/PE |
|
| [uc] maksimalni stalni radni napon |
Common mode: 460 V L/PE
|
|
| Maksimalni [up] napon naponske zaštite |
Asimetrični režim <1,8 kV tip 2 L/PE
Asimetrični režim <1,8 kV tip 2 N/PE |
|
| [ut] privremeni prenapon |
337 V L/N 5 s podnošljivo
1455 V L/PE 200 ms sigurnosni režim 1455 V N/PE 200 ms safe failure mode |
|
| Tip rastavljača |
Pridruženi prekidač iC60N 20 A kriva C - Icu 10 kA
Pridruženi prekidač iC60H 20 A kriva C - Icu 15 kA Pridruženi prekidač iC60L 20 A kriva C - Icu 25 kA Pridruženi osigurač gG 40 A - Icu 15 kA Pridruženi osigurač gG 80 A - Icu 50 kA |
|
| [Isccr] short-circuit current rating : double fault |
5 kA 415 V Ph/Ph
|
|
| Signal napona |
0.25 A/250 V AC 50/60 Hz
|
|
| Način montiranja |
Sistemom na klik
|
|
| Nosači za montažu |
DIN šina
|
|
| 9 mm redovi |
8
|
|
| Visina |
85 mm
|
|
| Širina |
72 mm
|
|
| Dubina |
69 mm
|
|
| Masa proizvoda |
450 g
|
|
| Boja |
White (RAL 9003)
|
|
| Vreme odziva |
<= 25 ns
|
|
| [Ipe] Ground residual current |
0,6 mA
|
|
| Povezivanje - priključci |
Tunelski priključak (gornji ili donji) 2,5…25 mm² kruti
Tunelski priključak (gornji ili donji) 4…16 mm² fleksibilni Tunelski priključak (gornji ili donji) 4…16 mm² fleksibilni sa kablovskim završetkom |
|
| Dužina ogoljenog dela žice |
14 mm
|
|
| Moment pritezanja |
3.5 N.m
|
| Standardi |
EN 61643-11:2012
IEC 61643-11:2011 |
|
|---|---|---|
| Sertifikacija proizvoda |
CE
|
|
| Ip stepen zaštite |
IP40 na prednjem delu: u skladu sa IEC 60529
IP20 ugrađena: u skladu sa IEC 60529 |
|
| Relativna vlažnost |
5…95 %
|
|
| Nadmorska visina za rad |
2000 m
|
|
| Temperatura okoline za rad uređaja |
-25…60 °C
|
|
| Temperatura okoline za skladištenje |
-40…85 °C
|
| Pakovanje 1 težina |
0,492 kg
|
|
|---|---|---|
| Pakovanje 1 visina |
0,700 dm
|
-
Acti 9 iPF K iPRD A9L20421
