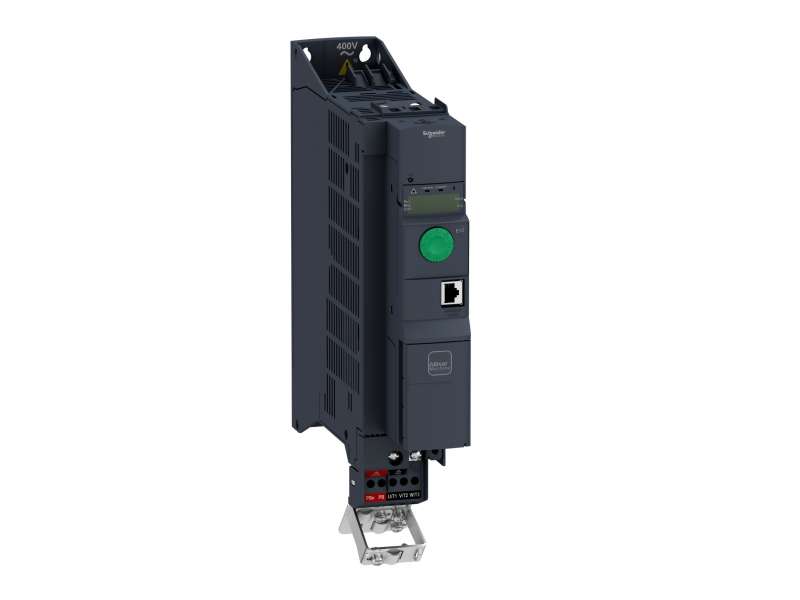

Schneider Electric Frekventni regulator ATV320 - 4kW - 380...500V - 3-fazno - format knjige ; ATV320U40N4B
-Schneider variable frequency drive ATV320 - 4kW - 380...500V - 3-fazno - book format...
VAT-exclusive price: 90.953,00 |
VAT-inclusive price: 109.143,60 |
-Schneider variable frequency drive ATV320 - 4kW - 380...500V - 3-fazno - book format
| supporting protocol for TCP/IP |
True
|
|
|---|---|---|
| supporting protocol for PROFIBUS |
True
|
|
| supporting protocol for CAN |
True
|
|
| supporting protocol for INTERBUS |
False
|
|
| number of HW interfaces other |
1,0
|
|
| supporting protocol for other bus systems |
True
|
|
| number of input phases |
3
|
|
| encoder protocol present |
True
|
|
| number of output phases |
3
|
|
| number of inputs, bidirectional, not potential-free |
0
|
|
| supporting protocol for SUCONET |
False
|
|
| Nazivna izlazna snaga |
4,0 kW
|
|
| base load current at high overload |
9,5 A
|
|
| environmental class (during transport) |
Class 2C3 according to EN 60721-3
Class 2S1 according to EN 60721-3 |
|
| EMC limit value (complied) |
True
|
|
| environmental class (during storage) |
Class 1C3 according to EN 60721-3
Class 1S2 according to EN 60721-3 |
|
| supporting protocol for LON |
False
|
|
| supporting protocol for PROFINET IO |
True
|
|
| environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3 |
|
| supporting protocol for ASI |
False
|
|
| supporting protocol for KNX |
False
|
|
| supporting protocol for Data-Highway |
False
|
|
| supporting protocol for MODBUS |
True
|
|
| supporting protocol for DeviceNet |
True
|
|
| maximum acceleration under vibrational stress (during operation) |
10 m/s² at 13...200 Hz
|
|
| operating element present |
True
|
|
| maximum deflection under vibratory load (during operation) |
1.5 mm at 2...13 Hz
|
|
| computer port |
True
|
|
| maximum acceleration under shock load (during transport) |
150 m/s² at 11 ms
|
|
| optical interface present |
False
|
|
| supporting protocol for INTERBUS-Safety |
False
|
|
| maximum acceleration under vibratory load (during transport) |
10 m/s² at 13...200 Hz
|
|
| supporting protocol for PROFIsafe |
False
|
|
| maximum acceleration under shock load (during storage) |
150 m/s² at 11 ms
|
|
| maximum deflection under vibratory load (during transport) |
3.5 mm at 2...13 Hz
|
|
| permitted relative humidity (during transport) |
Class 2K5 according to EN 60721-3
|
|
| supporting protocol for PROFINET CBA |
False
|
|
| supporting protocol for SERCOS |
False
|
|
| power loss static current independent |
111,0 W
|
|
| permitted relative humidity (during storage) |
Class 1K5 according to EN 60721-3
|
|
| supporting protocol for Foundation Fieldbus |
False
|
|
| supporting protocol for EtherNet/IP |
True
|
|
| supporting protocol for AS-Interface Safety at Work |
False
|
|
| permitted relative humidity (during operation) |
Class 3K5 according to EN 60721-3
|
|
| maximum acceleration under shock impact (during operation) |
150 m/s² at 11 ms
|
|
| supporting protocol for DeviceNet Safety |
False
|
|
| number of HW interfaces serial RS232 |
0,0
|
|
| number of HW interfaces serial RS422 |
0,0
|
|
| number of HW interfaces serial RS485 |
1,0
|
|
| number of HW interfaces serial TTY |
0,0
|
|
| supporting protocol for SafetyBUS P |
False
|
|
| number of HW interfaces USB |
0,0
|
|
| supporting protocol for BACnet |
False
|
|
| [us] nazivni napon napajanja |
380...500 V - 15...10 %
|
|
| Ograničenje napona napajanja |
323…550 V
|
|
| maximum acceleration under vibratory load (during storage) |
10 m/s² at 13...200 Hz
|
|
| maximum deflection under vibratory load (during storage) |
3.5 mm at 2...13 Hz
|
|
| application in domestic and commercial area permitted |
False
|
|
| number of HW interfaces industrial Ethernet |
0,0
|
|
| number of HW interfaces parallel |
0,0
|
|
| number of HW interfaces PROFINET |
0,0
|
|
| Nazivna izlazna struja |
9,5 A
|
|
| Grupa proizvoda |
Altivar Machine ATV320
|
|
| Linijska struja |
13,7 A pri 380 V (zahtevne aplikacije)
10,5 A pri 500 V (zahtevne aplikacije) |
|
| Tip proizvoda ili komponente |
Frekventni regulator
|
|
| Struja linijskog kratkog spoja isc |
5 kA
|
|
| Specifične primene proizvoda |
Kompleksne mašine
|
|
| Kratko ime uređaja |
ATV320
|
|
| Posebna izvedba |
Standardna verzija
|
|
| format of the control block |
Book
|
|
| Stalna izlazna struja |
9,5 A pri 4 kHz za zahtevne aplikacije
|
|
| Namena proizvoda |
Sinhroni motori
Asinhroni motori |
|
| Emc filter |
Klasa C2 EMC integrisani filter
|
|
| Ip stepen zaštite |
IP20 u skladu sa EN/IEC 61800-5-1
IP20 u skladu sa IEC 60529 |
|
| opseg snage |
4...5.5 kW
|
|
| Profil upravljanja asinhronim motorom |
U/f upravljanje, 5 tačaka
Fluks vektorska kontrola bez senzora, standardna U/f upravljanje - Energy Saving, kvadratno U/f Flux vector control without sensor - Energy Saving U/f upravljanje, 2 tačke |
|
| Profil upravljanja sinhronim motorom |
Vektorsko upravljanje bez senzora
|
|
| Tip hlađenja |
Ventilator
|
|
| Izlazna frekvencija |
0,1…599 Hz
|
|
| Broj faza mreže |
Trofazne
|
|
| Nazivna prekidačka frekvencija |
4 kHz
|
|
| Frekvencija napajanja |
50...60 Hz - 5...5 %
|
|
| Prekidačka frekvencija |
2...16 kHz podesivo
4...16 kHz sa faktorom smanjenja karakteristika |
|
| Snaga motora kw |
4,0 kW za zahtevne aplikacije
|
|
| Snaga motora hp |
5,0 hp za zahtevne aplikacije
|
|
| Protokol komunikacionog porta |
Modbus serijska veza
CANopen |
|
| Prividna snaga |
9,1 kVA pri 500 V (zahtevne aplikacije)
|
|
| Izlazni napon |
<= napon napajanja
|
|
| Maksimalna prelazna struja |
14,3 A tokom 60 s (zahtevne aplikacije)
|
|
| Dopustiva privremena struja |
1.5 x In tokom 60 s (zahtevne aplikacije)
|
|
| Opseg brzina |
1…100 za asinhroni motor u otvorenoj petlji
|
|
| Tačnost brzine |
+/- 10 % nominalnog klizanja 0.2 Tn do Tn
|
|
| Tačnost momenta |
+/- 15 %
|
|
| Prelazni nadmoment |
170…200 % nazivnog momenta
|
|
| Moment kočenja |
<= 170 % tokom 60 s sa kočionim otpornikom
|
|
| Kategorija prenapona |
III
|
|
| Sigurnosna funkcija |
STO (Safe torque off) SIL 3
SLS (safe limited speed) SS1 (safe stop 1) SMS (safe maximum speed) GDL (guard door locking) |
|
| Podešavanje petlje |
Podesivi PID regulator
|
|
| Kompenzacija klizanja motora |
Automatska bez obzira na opterećenje
Podesiva 0...300 % Nedostupna u U/f upravljanju (2 ili 5 tačaka) |
|
| optional communication modules |
Komunikacioni modul, CANopen daisy chain RJ45
Komunikacioni modul, CANopen SUB-D 9 Komunikacioni modul, CANopen open style priključni blok Komunikacioni modul, EtherCAT RJ45 Komunikacioni modul, DeviceNet Komunikacioni modul, Ethernet/IP Komunikacioni modul, Profibus DP V1 Komunikacioni modul, Profinet Komunikacioni modul, Ethernet Powerlink |
|
| Rampe ubrzanja i usporenja |
Linearno
U S CUS Promena rampe Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
|
| Kočenje do mirovanja |
Sa ubacivanjem DC struje
|
|
| Tip zaštite |
Zaštita od gubitka ulazne faze: frekventni regulator
Prekostrujna između izlaznih faza i uzemljenja: frekventni regulator Zaštita od pregrevanja: frekventni regulator Kratki spoj između faza motora: frekventni regulator Termička zaštita: frekventni regulator |
|
| Rezolucija frekvencije |
Displej: 0.1 Hz
Analogni ulaz: 0.012/50 Hz |
|
| Električna veza |
Spring cage terminal, kapacitet stezaljke: 1.5...2.5 mm², AWG 12...AWG 10 (napajanje)
Spring cage terminal, kapacitet stezaljke: 1.5...2.5 mm², AWG 14...AWG 12 (DC bus) Spring cage terminal, kapacitet stezaljke: 1.5...2.5 mm², AWG 14...AWG 12 (motor/kočioni otpornik) Spring cage terminal, kapacitet stezaljke: 1.5...2.5 mm², AWG 20...AWG 16 (upravljanja) |
|
| Tip priključka |
1 RJ45 (na prednjem delu) za Modbus/CANopen
|
|
| Fizički interfejs |
2-žični RS 485 za Modbus serial/CANopen
|
|
| Paket podataka za prenos |
RTU za Modbus serijska veza
|
|
| Brzina prenosa |
4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps za CANopen |
|
| Format podataka |
8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza
|
|
| Tip polarizacije |
Bez impedanse za Modbus serijska veza
|
|
| Broj adresa |
1…127 za CANopen
1…247 za Modbus serijska veza |
|
| Način pristupa |
Slave CANopen
|
|
| Napajanje |
Interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
|
|
| Lokalna signalizacija |
CANopen u radu: 1 LED (zelena)
CANopen grešku: 1 LED (crvena) Greška frekventnog regulatora: 1 LED (crvena) Napona frekventnog regulatora: 1 LED (crvena) |
|
| Širina |
60,0 mm
|
|
| visina |
325,0 mm
|
|
| Dubina |
245,0 mm
|
|
| Masa proizvoda |
3,0 kg
|
|
| Broj analognih ulaza |
3
|
|
| Tip analognog ulaza |
AI1 napon: 0...10 V DC, impedansa: 30000 Ohm, rezolucija 10 bitova
AI2 bipolarni diferencijalni napon: +/- 10 V DC, impedansa: 30000 Ohm, rezolucija 10 bitova AI3 struja: 0...20 mA (ili 4-20 mA, x-20 mA, 20-x mA ili drugi režim putem konfiguracije), impedansa: 250 Ω, rezolucija 10 bitova |
|
| Broj digitalnog ulaza |
7
|
|
| Tip digitalnih ulaza |
Podesivi (sink/source) (DI1...DI4)24...30 V DC, sa nivo 1 PLC
Podesivo kao impulsni ulaz 20000/s (DI5)24...30 V DC, sa nivo 1 PLC PTC sonda - podesiv izbornim prekidačem (DI6)24...30 V DC Safe torque off (STO)24...30 V DC - 1500 Ohm |
|
| Logika digitalnog ulaza |
Negativna logika (sink) (DI1...DI6), > 19 V (stanje 0), < 13 V (stanje 1)
Pozitivna logika (source) (DI1...DI6), < 5 V (stanje 0), > 11 V (stanje 1) |
|
| Broj analognih izlaza |
1
|
|
| Tip analognog izlaza |
AQ1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 10 bitova
AQ1 softverski podesivi napon: 0...10 V, impedansa: 470 Ω, rezolucija 10 bitova |
|
| Trajanje uzorkovanja |
2 milisekundi (AI1, AI2, AI3) - analogni ulaz
2 milisekundi (AQ1) - analogni izlaz |
|
| Tačnost |
+/- 0.2 % AI1, AI2, AI3 za temperaturu -10...60 °C analogni ulaz
+/- 0.5 % AI1, AI2, AI3 za temperaturu 25 °C analogni ulaz +/- 1 % AQ1 za temperaturu 25 °C analogni izlaz +/- 2 % AQ1 za temperaturu -10...60 °C analogni izlaz |
|
| Greška linearnosti |
AI1, AI2, AI3: +/- 0.2...0.5 % maksimalne vrednosti za analogni ulaz
AQ1: +/- 0.3 % za analogni izlaz |
|
| Broj digitalnih izlaza |
3
|
|
| Tip digitalnih izlaza |
Podesiva funkcija releja: (R1A, R1B, R1C) NO/NC - 100000 ciklusa
Podesiva funkcija releja: (R2A, R2B) NO - 100000 ciklusa Digitalni ulaz: (LO) |
|
| Vreme osvežavanja |
Digitalni ulaz (DI1...DI6): 8 ms (+/- 0.7 ms)
Izlazni relej (R1A, R1B, R1C): 2 ms Izlazni relej (R2A, R2C): 2 ms |
|
| Minimalna struja preklapanja |
Izlazni relej R1, R2: 5 mA pri 24 V DC
|
|
| Maksimalna struja preklapanja |
Izlazni relej R1 na rezistivno opterećenje, cos phi = 1: 3 A pri 250 V AC
Izlazni relej R1 na rezistivno opterećenje, cos phi = 1: 4 A pri 30 V DC Izlazni relej R1, R2 na induktivno opterećenje, cos phi = 0,4: 2 A pri 250 V AC Izlazni relej R1, R2 na induktivno opterećenje, cos phi = 0,4: 2 A pri 30 V DC Izlazni relej R2 na rezistivno opterećenje, cos phi = 1: 5 A pri 250 V AC Izlazni relej R2 na rezistivno opterećenje, cos phi = 1: 5 A pri 30 V DC |
|
| Izolacija |
Između napajanja i kontrolnih priključaka
|
|
| Otpornost izolacije |
> 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju
|
|
| Nivo buke |
45 dB u skladu sa 86/188/EEC
|
|
| Snaga disipacije u w |
Ventilator: 111,0 W pri 380 V, prekidačka frekvencija 4 kHz
|
|
| Količina vazduha za hlađenje |
11,3 m3/h
|
|
| Radni položaj |
Vertikalno +/- 10 stepeni
|
|
| Nadmorska visina za rad uređaja |
<= 1000 m bez smanjenja karakteristika
1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m |
|
| Standardi |
EN/IEC 61800-3
Okruženje 1 kategorija C2 EN/IEC 61800-3 Okruženje 2 kategorija C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C UL 61800-5-1 CSA C22.2 No 274 |
|
| Sertifikacija proizvoda |
CE
ATEX NOM GOST EAC RCM KC REACH |
|
| Označavanje |
CE
ATEX UL CSA EAC RCM |
| Elektromagnetna kompatibilnost |
Test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
Test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 Test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 Test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 Test otpornosti propada i prekida napona u skladu sa IEC 61000-4-11 |
|
|---|---|---|
| Stepen zaprljanosti |
2 u skladu sa EN/IEC 61800-5-1
|
|
| Otpornost na vibracije |
1 gn (f= 13…200 Hz) u skladu sa EN/IEC 60068-2-6
1.5 mm između pikova (f= 2…13 Hz) u skladu sa EN/IEC 60068-2-6 |
|
| Otpornost na udare |
15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
|
|
| Relativna vlažnost |
5…95 % bez kondenzacije u skladu sa IEC 60068-2-3
5…95 % bez kapljica vode u skladu sa IEC 60068-2-3 |
|
| Temperatura okoline za rad |
-10…50 °C bez smanjenja karakteristika
50…60 °C sa faktorom smanjenja karakteristika |
|
| Temperatura okoline za skladištenje |
-25…70 °C
|
|
| Karakteristike okruženja |
Otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3
Otpornost na zagađenje prašinom class 3S2 u skladu sa EN/IEC 60721-3-3 |
| Tip jedinice pakovanja 1 |
PCE
|
|
|---|---|---|
| Broj jedinica u pakovanju 1 |
1
|
|
| Pakovanje 1 težina |
2,921 kg
|
|
| Pakovanje 1 visina |
9,6 cm
|
|
| Pakovanje 1 širina |
27,5 cm
|
|
| Pakovanje 1 dužina |
32,5 cm
|
|
| Tip jedinice pakovanja 2 |
CAR
|
|
| Broj jedinica u pakovanju 2 |
1
|
|
| Pakovanje 2 težina |
2,86 kg
|
|
| Pakovanje 2 visina |
9,6 cm
|
|
| Pakovanje 2 širina |
27,5 cm
|
|
| Pakovanje 2 visina |
32,5 cm
|
|
| Tip jedinice pakovanja 3 |
P06
|
|
| Broj jedinica u pakovanju 3 |
20
|
|
| Pakovanje 3 težina |
71,26 kg
|
|
| Pakovanje 3 visina |
80 cm
|
|
| Pakovanje 3 širina |
80 cm
|
|
| Pakovanje 3 visina |
60 cm
|
| Status održive ponude |
Green Premium proizvod
|
|
|---|---|---|
| EU RoHS direktiva |
Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
EU RoHS deklaracija |
|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu | ||
| Izjava o zaštiti životne okoline | ||
| Profil cirkularnosti | ||
| WEEE |
Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
|
-
Altivar Machine ATV320 ATV320U40N4B
Similar products:
Schneider Electric frekventni regulator ATV320 - 0.37kW - 380...500V - 3-fazno - format knjige ; ATV320U04N4B
variable speed drive, ATV320, 0.37 kW, 380…500 V, 3 phases, book
-
(Out of stock)
35.922,00
Schneider Electric frekventni regulator ATV320 - 0.55kW - 380...500V - 3-fazno - format knjige ; ATV320U06N4B
variable speed drive, ATV320, 0.55 kW, 380…500 V, 3 phases, book
-
(Out of stock)
40.300,00
Schneider Electric frekventni regulator ATV320 - 4kW - 380...500V - 3-fazno - kompaktni format ; ATV320U40N4C
variable speed drive, ATV320, 4 kW, 380…500 V, 3 phases, compact
-
(Out of stock)
80.893,00
Schneider Electric frekventni regulator ATV320 - 7.5kW - 380...500V - 3-fazno - format knjige ; ATV320U75N4B
Schneider variable frequency drive ATV320 - 7.5kW - 380...500V - 3-phase - book format
-
(Out of stock)
123.570,00
Schneider Electric frekventni regulator ATV320 - 11kW - 380...500V - 3-fazno - format knjige ; ATV320D11N4B
variable speed drive, ATV320, 11 kW, 380…500 V, 3 phases, book
-
(Out of stock)
170.634,00
Schneider Electric frekventni regulator ATV320 - 15kW - 380...500V - 3-fazno - format knjige ; ATV320D15N4B
variable speed drive, ATV320, 15 kW, 380…500 V, 3 phases, book
-
(Out of stock)
213.371,00
