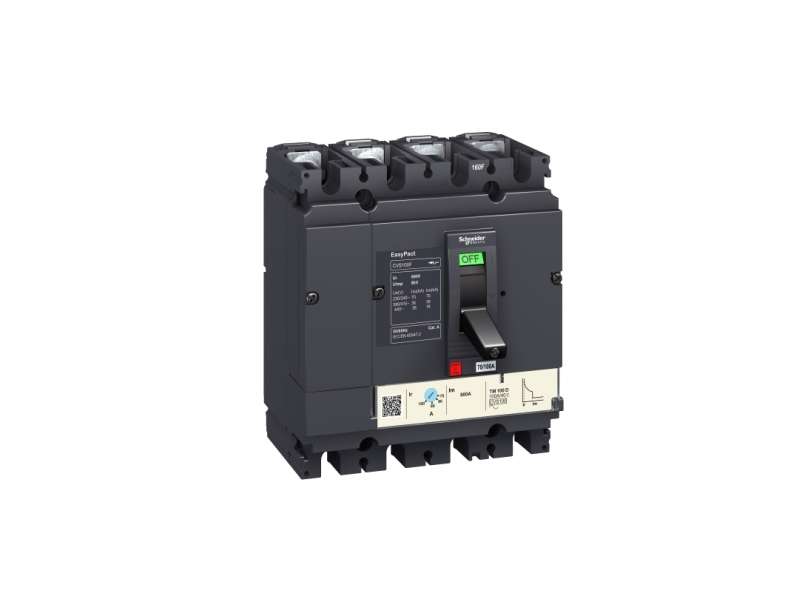

Schneider Electric EasyPact CVS100N TM100D prekidač - 4P/3d;LV510487

EasyPact CVS100N TM100D prekidač - 4P/3d...

Brand: Schneider Electric
Product Code: LV510487
Availability: Check availability

VAT-exclusive price: 17.850,00

VAT-inclusive price: 21.420,00

Qnt:

Description
Specification

EasyPact CVS100N TM100D prekidač - 4P/3d

Osnovne informacije
Grupa proizvoda	Easypact CVS100...250
Tip proizvoda ili komponente	Prekidač
Kratko ime uređaja	CVS100N
Primena uređaja	Razvod električne energije
Broj polova	4P
Opis zaštićenih polova	3d
Pozicija nultog provodnika	Levo
Earth leakage protection (Vigi add on)	Bez
[in] nazivna struja	100 A pri 40 °C
Kod prekidne moći	N
Tip mreže	AC
[Icu] Breaking capacity	50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 80 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Kategorija upotrebe	Kategorija A
Ime zaštitne jedinice	TM-D
Tehnologija zaštitne jedinice	Termomagnetna
Veličina zaštitne jedinice	100 A pri 40 °C
Tip zaštite	Zaštita od kratkog spoja Zaštita od preopterećenja (termičkog)

Dopunske informacije
Mrežna frekvencija	50/60 Hz
Tip upravljanja	Ručica
Način montiranja	Fiksno
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Povezivanje - priključci	Priključak na zavrtanj
[uimp] nazivni podnosivi impulsni napon	8 kV u skladu sa EN/IEC 60947-2
Podešavanje termičkog preopterećenja	0…100 A
[ics] servisna prekidna moć	30 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 80 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	30000 ciklusa
Električna trajnost	12000 ciklusa 415 V In u skladu sa IEC 60947-2
Povezivanje	35 mm
Indikator pozicije kontakta	Da
Zaštita nultog provodnika	Bez zaštite (3d)
Podešavanje praga zaštite od preopterećenja ir	Podesivo
Podešavanje gornjeg praga prorade zaštite od preopterećenja	0.7...1 x In
Tip podešavanja kašnjenja prorade zaštite	Fiksno
Tip podešavanja kašnjenja prorade zaštite od kratkog spoja	Fiksno
Podešavanje praga trenutne zaštite od kratkog spoja tip ii	Fiksno
Podešavanje praga trenutne zaštite od kratkog spoja	800 A
Visina	161 mm
Širina	140 mm
Dubina	86 mm

Okruženje
Klasa zaštite od električnog udara	Klasa II
Standardi	IEC 60947-2 EN 60947-2
Sertifikacija proizvoda	IEC GOST
Ip stepen zaštite	IP40
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	2,45 kg
Pakovanje 1 visina	14 cm
Pakovanje 1 širina	14,5 cm
Pakovanje 1 dužina	19,5 cm
Tip jedinice pakovanja 2	PAL
Broj jedinica u pakovanju 2	48
Pakovanje 2 težina	124,8 kg
Pakovanje 2 visina	107,2 cm
Pakovanje 2 širina	60 cm
Pakovanje 2 visina	80 cm
Tip jedinice pakovanja 3	CAR
Broj jedinica u pakovanju 3	6
Pakovanje 3 težina	14,7 kg
Pakovanje 3 visina	23 cm
Pakovanje 3 širina	38 cm
Pakovanje 3 visina	49,5 cm

Ugovorna garancija
Garancija	18 meseci
