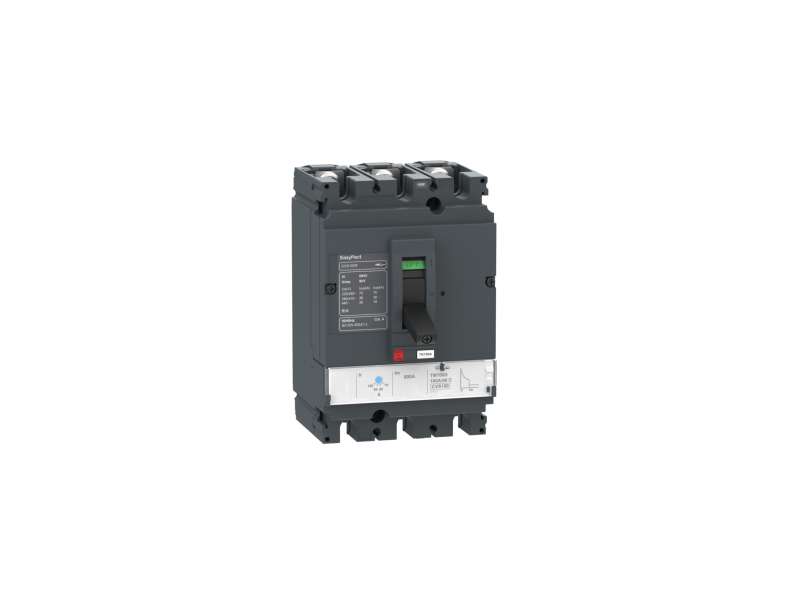

Schneider Electric EasyPact CVS - CVS250B TM200D prekidač - 3P/3d;LV525302

EasyPact CVS - CVS250B TM200D prekidač - 3P/3d...

Brand: Schneider Electric
Product Code: LV525302
Availability: Check availability

VAT-exclusive price: 25.354,00

VAT-inclusive price: 30.424,80

Qnt:

Description
Specification

EasyPact CVS - CVS250B TM200D prekidač - 3P/3d

Osnovne informacije
Grupa proizvoda	Easypact CVS100...250
Tip proizvoda ili komponente	Prekidač
Kratko ime uređaja	CVS250B
Primena uređaja	Razvod električne energije
Broj polova	3P
Opis zaštićenih polova	3d
Earth leakage protection (Vigi add on)	Bez
[in] nazivna struja	200 A pri 40 °C
Kod prekidne moći	B
Tip mreže	AC
[Icu] Breaking capacity	40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Kategorija upotrebe	Kategorija A
Ime zaštitne jedinice	TM-D
Tehnologija zaštitne jedinice	Termomagnetna
Veličina zaštitne jedinice	200 A pri 40 °C
Tip zaštite	Zaštita od kratkog spoja Zaštita od preopterećenja (termičkog)

Dopunske informacije
Mrežna frekvencija	50/60 Hz
Tip upravljanja	Ručica
Način montiranja	Fiksno
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Povezivanje - priključci	Priključak na zavrtanj
[uimp] nazivni podnosivi impulsni napon	8 kV u skladu sa EN/IEC 60947-2
Podešavanje termičkog preopterećenja	140…200 A
[ics] servisna prekidna moć	15 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	20000 ciklusa
Električna trajnost	10000 ciklusa 415 V In u skladu sa IEC 60947-2
Povezivanje	35 mm
Indikator pozicije kontakta	Da
Podešavanje praga zaštite od preopterećenja ir	Podesivo
Podešavanje gornjeg praga prorade zaštite od preopterećenja	0.7...1 x In
Tip podešavanja kašnjenja prorade zaštite	Fiksno
Podešavanje praga trenutne zaštite od kratkog spoja tip ii	Fiksno
Podešavanje praga trenutne zaštite od kratkog spoja	2000 A
Visina	161 mm
Širina	105 mm
Dubina	86 mm
masa proizvoda	2 kg

Okruženje
Klasa zaštite od električnog udara	Klasa II
Standardi	IEC 60947-2 EN 60947-2
Sertifikacija proizvoda	IEC GOST
Ip stepen zaštite	IP40
Stepen zaprljanosti	3 u skladu sa IEC 60664-1
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	1,939 kg
Pakovanje 1 visina	11 cm
Pakovanje 1 širina	14 cm
Pakovanje 1 dužina	19 cm
Tip jedinice pakovanja 2	S03
Broj jedinica u pakovanju 2	6
Pakovanje 2 težina	12,054 kg
Pakovanje 2 visina	30 cm
Pakovanje 2 širina	30 cm
Pakovanje 2 visina	40 cm
Pakovanje 3 visina	30 cm
