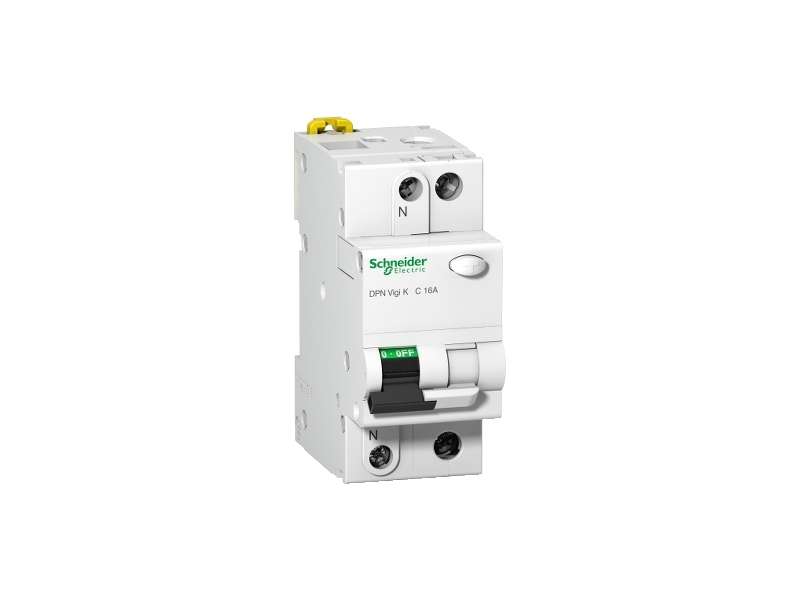

Schneider Electric Acti 9 DPN Vigi K - RCBO - 1P+N - 16A - C kriva - 6000A - 30mA - tip AC;A9D20616
Acti 9 DPN Vigi K - RCBO - 1P+N - 16A - C kriva - 6000A - 30mA - tip AC...
VAT-exclusive price: 5.666,00 |
VAT-inclusive price: 6.799,20 |
Acti 9 DPN Vigi K - RCBO - 1P+N - 16A - C kriva - 6000A - 30mA - tip AC
| Grupa proizvoda | Acti9 |
|---|---|
| Ime proizvoda | Acti 9 DPN Vigi K |
| Tip proizvoda ili komponente | Prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO) |
| Kratko ime uređaja | DPN Vigi K |
| Primena uređaja | Razvod električne energije |
| Broj polova | 1P + N |
| Broj zaštićenih polova | 1 |
| Pozicija nultog provodnika | Levo |
| [in] nazivna struja | 16 A |
| Tip mreže | AC |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Kod krive | C |
| Osetljivost diferencijalne zaštite | 30 mA |
| Kašnjenje prorade diferencijalne zaštite | Trenutna |
| Klasa diferencijalne zaštite | Tip AC |
| Prekidna moć | 6000 A Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Oznake kvaliteta | VDE |
| Lokacija uređaja u sistemu | Izvod |
|---|---|
| Mrežna frekvencija | 50 Hz |
| [ue] nazivni napon | 220...240 V AC 50 Hz |
| Podešavanje prorade strujne zaštite | 5...10 x In |
| Tehnologija prorade diferencijalne zaštite | Nezavisna |
| [ics] servisna prekidna moć | 6000 A 100 % x Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Nazivna moć uključenja i isključenja | Idm 4500 A pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Klasa limitacije | 3 u skladu sa EN/IEC 61009-2-1 |
| [ui] nazivni napon izolacije | 400 V AC 50 Hz |
| [uimp] nazivni podnosivi impulsni napon | 4 kV |
| Indikator pozicije kontakta | Da |
| Tip upravljanja | Ručica |
| Lokalna signalizacija | ON, OFF, Fault trip |
| Način montiranja | Sistemom na klik |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 4 |
| Visina | 81 mm |
| Širina | 36 mm |
| Dubina | 72 mm |
| Masa proizvoda | 125 g |
| Boja | Bela (RAL 9003) |
| Mehanička trajnost | 20000 ciklusa |
| Električna trajnost | 20000 ciklusa |
| Povezivanje - priključci |
Tunelski priključak faza1…25 mm² kruti Tunelski priključak nula1…16 mm² kruti Tunelski priključak faza1…16 mm² fleksibilni Tunelski priključak nula1…10 mm² fleksibilni |
| Dužina ogoljenog dela žice | 15 mm za gornji ili donji priključak |
| Moment pritezanja | 2 N.m gornji ili donji |
| Diferencijalna zaštita | Integrisana |
| Standardi | EN/IEC 61009-2-1 |
|---|---|
| Ip stepen zaštite |
IP20 u skladu sa IEC 60529 IP40 (modularni orman) u skladu sa IEC 60529 |
| Stepen zaprljanosti | 3 |
| Kategorija prenapona | III u skladu sa IEC 60364 |
| Elektromagnetna kompatibilnost | 8/20 µs podnosivi strujni impuls, 250 A u skladu sa EN/IEC 61009-2-1 |
| Relativna vlažnost | 95 % pri 55 °C |
| Temperatura okoline za rad | -5…40 °C |
| Temperatura okoline za skladištenje | -30…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,0 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 10,0 cm |
| Package 1 Weight | 216,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 54 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 12,699 kg |
| Unit Type of Package 3 | BB1 |
| Number of Units in Package 3 | 6 |
| Package 3 Height | 9,0 cm |
| Package 3 Width | 10,5 cm |
| Package 3 Length | 25,0 cm |
| Package 3 Weight | 1,364 kg |
